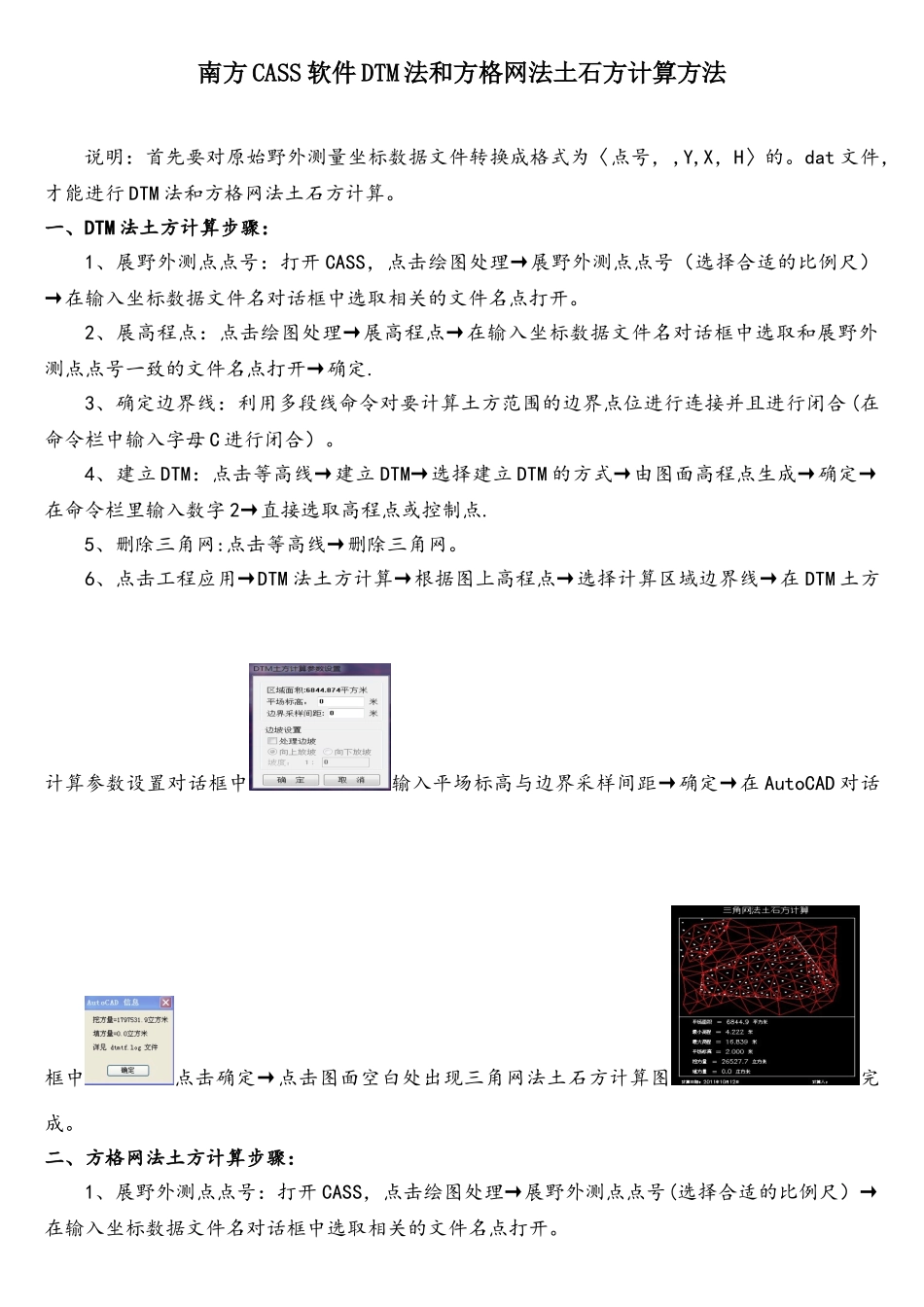

南方 CASS 软件 DTM 法和方格网法土石方计算方法说明：首先要对原始野外测量坐标数据文件转换成格式为〈点号，,Y,X，H〉的。dat 文件，才能进行 DTM 法和方格网法土石方计算。一、DTM 法土方计算步骤：1、展野外测点点号：打开 CASS，点击绘图处理→展野外测点点号（选择合适的比例尺）→在输入坐标数据文件名对话框中选取相关的文件名点打开。2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定.3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合 (在命令栏中输入字母 C 进行闭合）。4、建立 DTM：点击等高线→建立 DTM→选择建立 DTM 的方式→由图面高程点生成→确定→在命令栏里输入数字 2→直接选取高程点或控制点.5、删除三角网:点击等高线→删除三角网。6、点击工程应用→DTM 法土方计算→根据图上高程点→选择计算区域边界线→在 DTM 土方计算参数设置对话框中输入平场标高与边界采样间距→确定→在 AutoCAD 对话框中点击确定→点击图面空白处出现三角网法土石方计算图完成。二、方格网法土方计算步骤：1、展野外测点点号：打开 CASS，点击绘图处理→展野外测点点号(选择合适的比例尺）→在输入坐标数据文件名对话框中选取相关的文件名点打开。2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定。3、确定边界线:利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合（在命令栏中输入字母 C 进行闭合)。4、建立 DTM：点击等高线→建立 DTM→选择建立 DTM 的方式→由图面高程点生成→确定→在命令栏里输入数字 2→直接选取高程点或控制点。5、删除三角网:点击等高线→删除三角网。6、点击工程应用→方格网法土方计算→选择计算区域边界线→在方格网土方计算参数设置对话框中选取点程点坐标数据文件和输入目标高程与方格宽度(注方格宽度越小计算的精度就越高)→确定。7、显示计算结果：点击显示→显示缩放→范围。测量组：张生友
