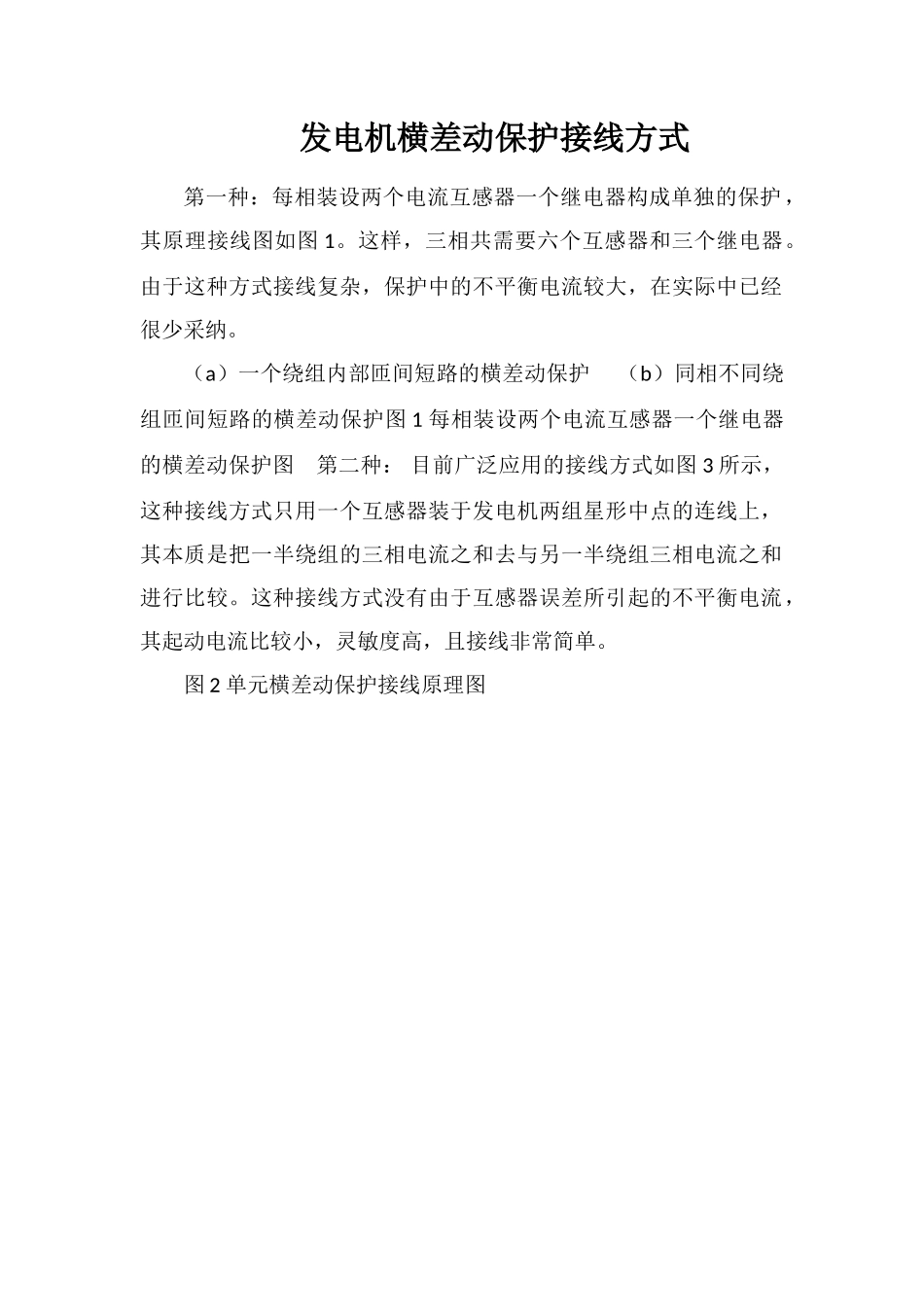

发电机横差动保护接线方式

发电机横差动保护接线方式第一种：每相装设两个电流互感器一个继电器构成单独的保护，其原理接线图如图 1。这样，三相共需要六个互感器和三个继电器。由于这种方式接线复杂，保护中的不平衡电流较大，在实际中已经很少采纳。（a）一个绕组内部匝间短路的横差动保护 （b）同相不同绕组匝间短路的横差动保护图 1 每相装设两个电流互感器一个继电器的横差动保护图 第二种： 目前广泛应用的接线方式如图 3 所示，这种接线方式只用一个互感器装于发电机两组星形中点的连线上，其本质是把一半绕组的三相电流之和去与另一半绕组三相电流之和进行比较。这种接线方式没有由于互感器误差所引起的不平衡电流，其起动电流比较小，灵敏度高，且接线非常简单。图 2 单元横差动保护接线原理图
