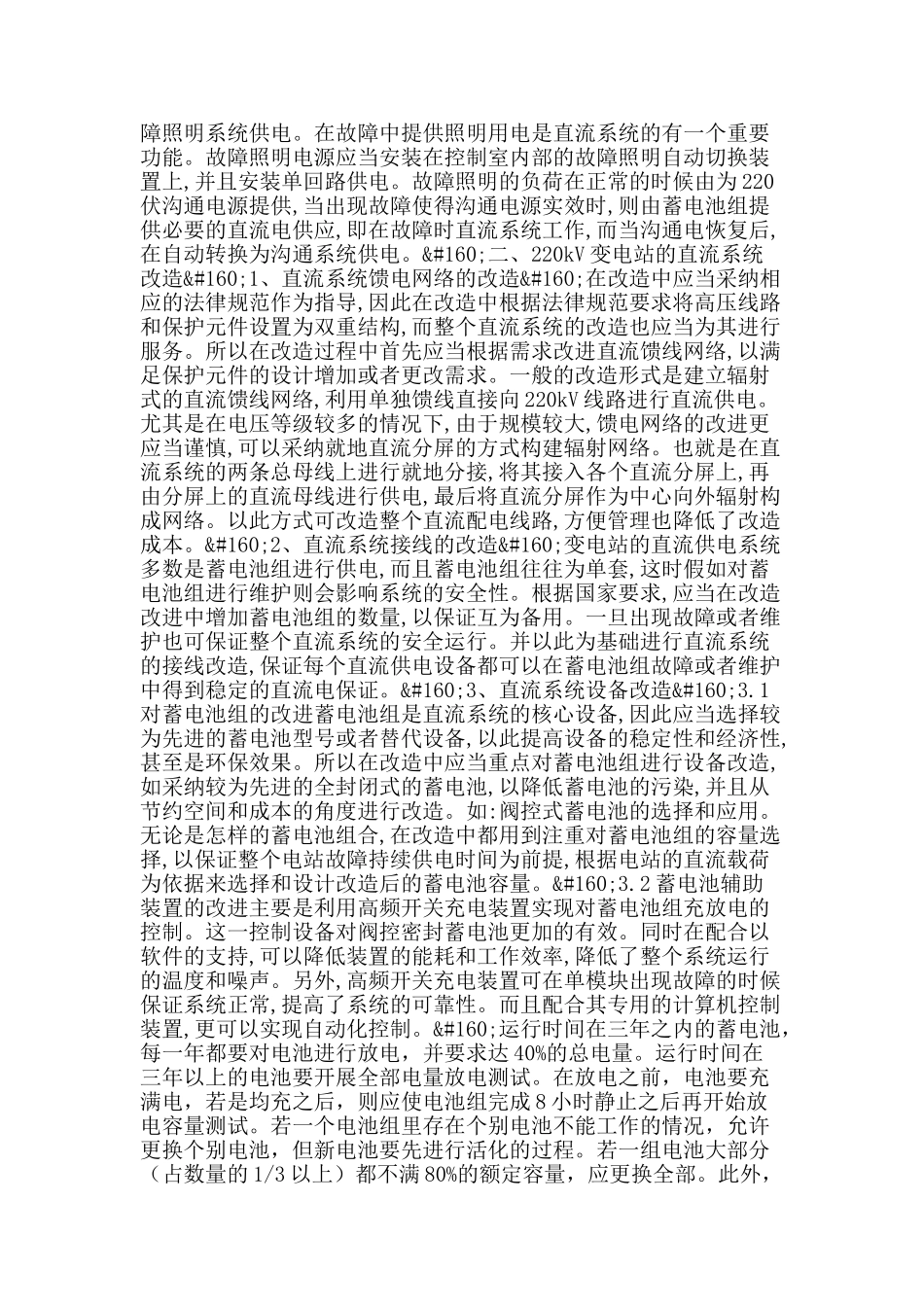

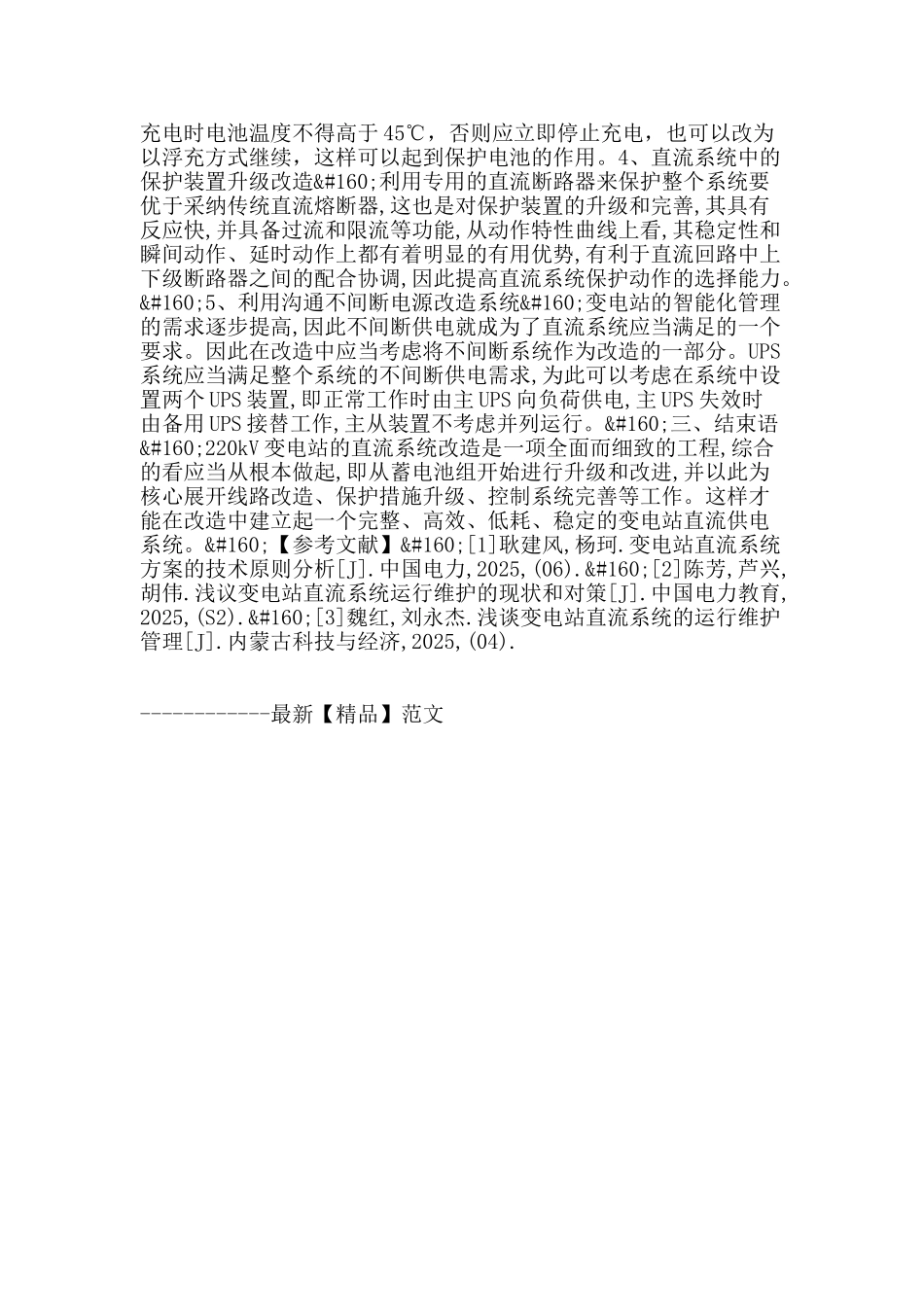

变电站直流系统运行及改进措施分析变电站直流系统运行及改进措施分析 摘要：近些年来，随着用电量的加大以及近年来科技的进展和电网运行的需要，变电站设备改造工程势在必行。本文对 220kV 变电站直流系统运行的改进措施进行了论述。 关键词：变电站；蓄电池；直流供电系统；保护装置 中图分类号： TM4 文献标识码： A 一、直流供电系统简介 1、直流操作系统电源 变电站直流电源作为电力系统中的“心脏”部分，是变电站自动控制、继电保护、动力、仪器仪表、信号、事故、照明等的重要工具，其性能和质量的好坏直接关系到机组、电网的稳定的运行和设备安全。其中直流系统负担的负荷主要包括了:常常性负荷、故障性负荷、冲击性负荷。而直流操作电源的分类有:蓄电池式、硅整流电源、复式整流电源。对操作电源的基本要求有,保证系统供电的可靠度,具有一定的蓄电容量保证正常运行和故障供电,使用的寿命长,组建和维护方便、经济,占地面积小结构紧凑。 2、蓄电池直流供电系统 2.1 蓄电池系统的作用。蓄电池的基本功能就是将电能转化为化学能量储存起来,在需要使用的时候将化学能量转换为电能进行释放,因此可以作为直流电源。将多个单体的蓄电池组合起来,就构成了蓄电池组,并以此作为直流系统的电源,这是变电站常用的电源形式。蓄电池组的供电不受外界电网运行的情况的干扰,因此在故障状态下可以保证一段时间内的用电需要,并具有一定的可靠性。蓄电池组的作用: （1）为主控制室设备、配电装置、配电装置技术控制的信号传输、配电装置上的断路器合闸等提供电源。 （2）施工中的电站基本照明。 （3）为其他直流辅助设备供电,如通讯、主控室设备、电气试验等。 2.2 蓄电池组的运行模式。目前采纳的多为浮充电运行,即采纳两套带有硅整流装置,其中一个容量较大作为充电,另一套容量小为浮充。浮充方式的运行就是在正常环境下,整流电源和蓄电池同时并联运行,整流电源幅度直流系统的常规负荷,另一方面为蓄电池进行浮充,以补充蓄电池组的自然电量损耗。在这种运行模式下,蓄电池组所负担的就是冲击负荷和事故负荷。根据此种方式工作的蓄电池组常常处在满电中,当沟通电源出现故障或者浮充装置故障时,蓄电池组就会转化为长时间放电状态,为系统进行直流供电。 3、直流供电系统的线路连接 3.1 主控室内的线路布置。控制和信号传输、警示信号电源的小母线应当按装在不同的控制屏顶,小母线根据电...
