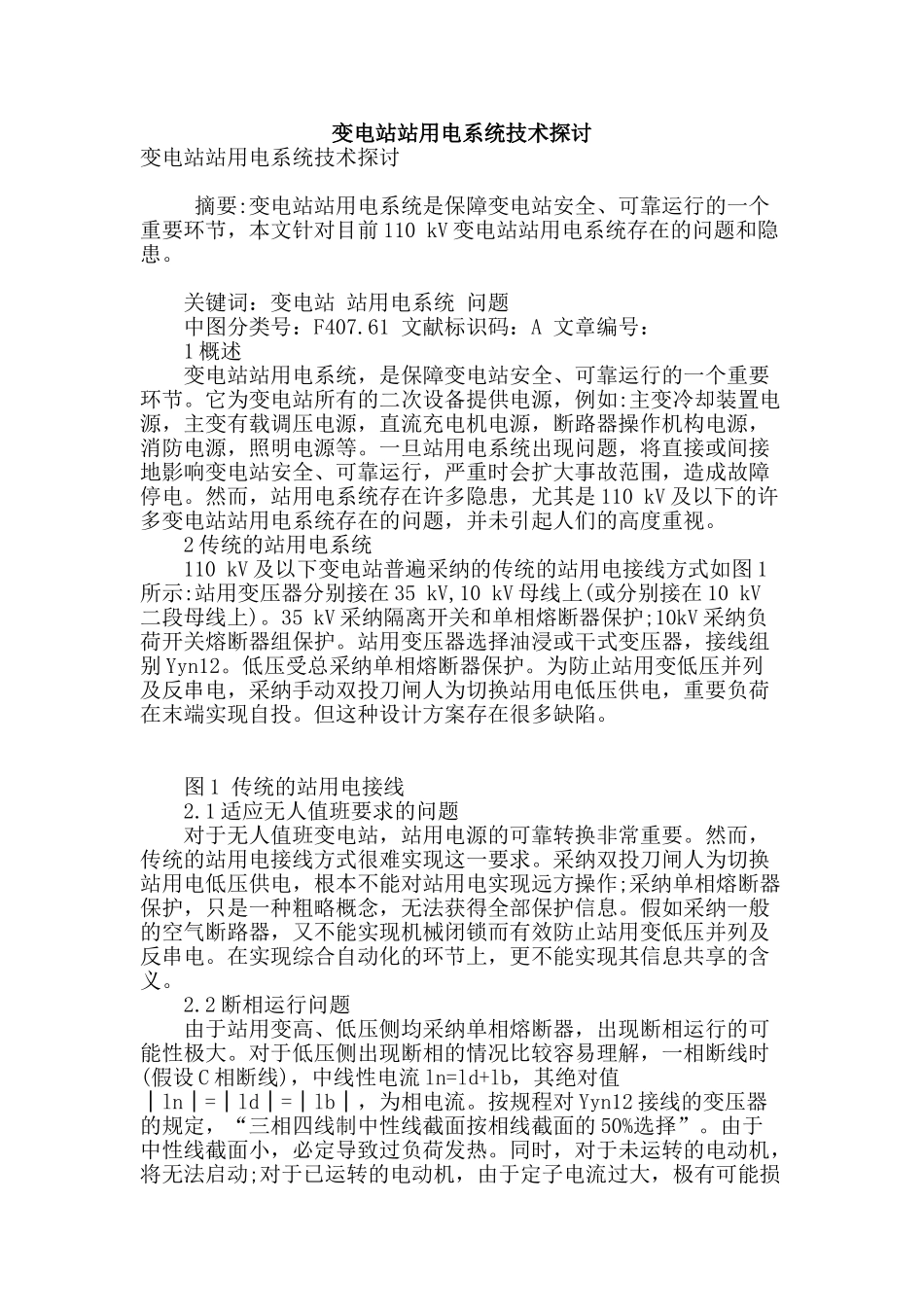

变电站站用电系统技术探讨

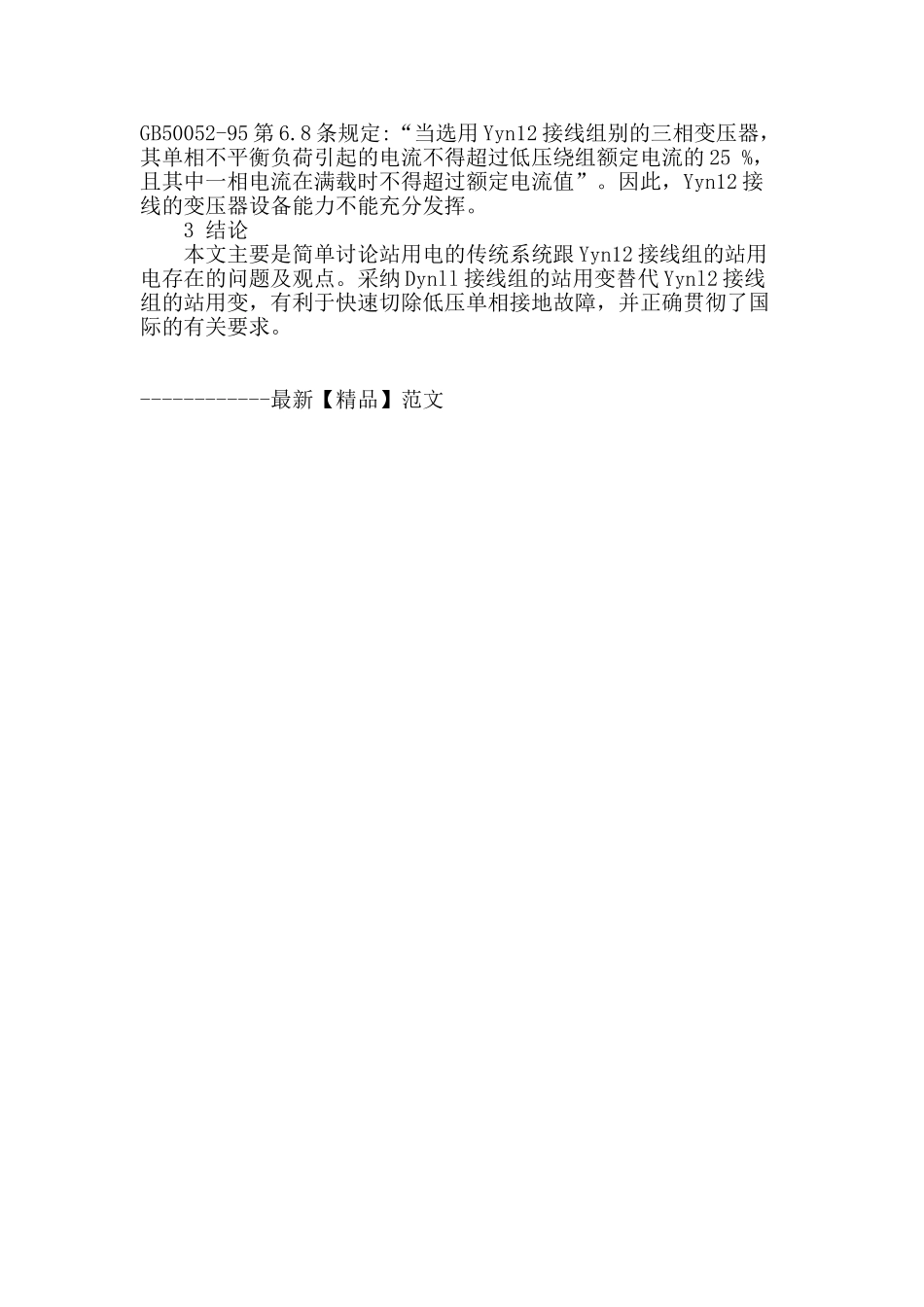

变电站站用电系统技术探讨变电站站用电系统技术探讨 摘要:变电站站用电系统是保障变电站安全、可靠运行的一个重要环节，本文针对目前 110 kV 变电站站用电系统存在的问题和隐患。 关键词：变电站 站用电系统 问题 中图分类号：F407.61 文献标识码：A 文章编号： 1 概述 变电站站用电系统，是保障变电站安全、可靠运行的一个重要环节。它为变电站所有的二次设备提供电源，例如:主变冷却装置电源，主变有载调压电源，直流充电机电源，断路器操作机构电源，消防电源，照明电源等。一旦站用电系统出现问题，将直接或间接地影响变电站安全、可靠运行，严重时会扩大事故范围，造成故障停电。然而，站用电系统存在许多隐患，尤其是 110 kV 及以下的许多变电站站用电系统存在的问题，并未引起人们的高度重视。 2 传统的站用电系统 110 kV 及以下变电站普遍采纳的传统的站用电接线方式如图 1所示:站用变压器分别接在 35 kV,10 kV 母线上(或分别接在 10 kV二段母线上)。35 kV 采纳隔离开关和单相熔断器保护;10kV 采纳负荷开关熔断器组保护。站用变压器选择油浸或干式变压器，接线组别 Yyn12。低压受总采纳单相熔断器保护。为防止站用变低压并列及反串电，采纳手动双投刀闸人为切换站用电低压供电，重要负荷在末端实现自投。但这种设计方案存在很多缺陷。 图 1 传统的站用电接线 2.1 适应无人值班要求的问题 对于无人值班变电站，站用电源的可靠转换非常重要。然而，传统的站用电接线方式很难实现这一要求。采纳双投刀闸人为切换站用电低压供电，根本不能对站用电实现远方操作;采纳单相熔断器保护，只是一种粗略概念，无法获得全部保护信息。假如采纳一般的空气断路器，又不能实现机械闭锁而有效防止站用变低压并列及反串电。在实现综合自动化的环节上，更不能实现其信息共享的含义。 2.2 断相运行问题 由于站用变高、低压侧均采纳单相熔断器，出现断相运行的可能性极大。对于低压侧出现断相的情况比较容易理解，一相断线时(假设 C 相断线)，中线性电流 ln=ld+lb，其绝对值│ln│=│ld│=│lb│，为相电流。按规程对 Yyn12 接线的变压器的规定，“三相四线制中性线截面按相线截面的 50%选择”。由于中性线截面小，必定导致过负荷发热。同时，对于未运转的电动机，将无法启动;对于已运转的电动机，由于定子电流过大，极有可能损坏。对于高压侧出现断相，由于变压器的隔离作用，情况则不尽相同。高压侧出现一相...
