同济大学启明星软件模块使用说明书样本

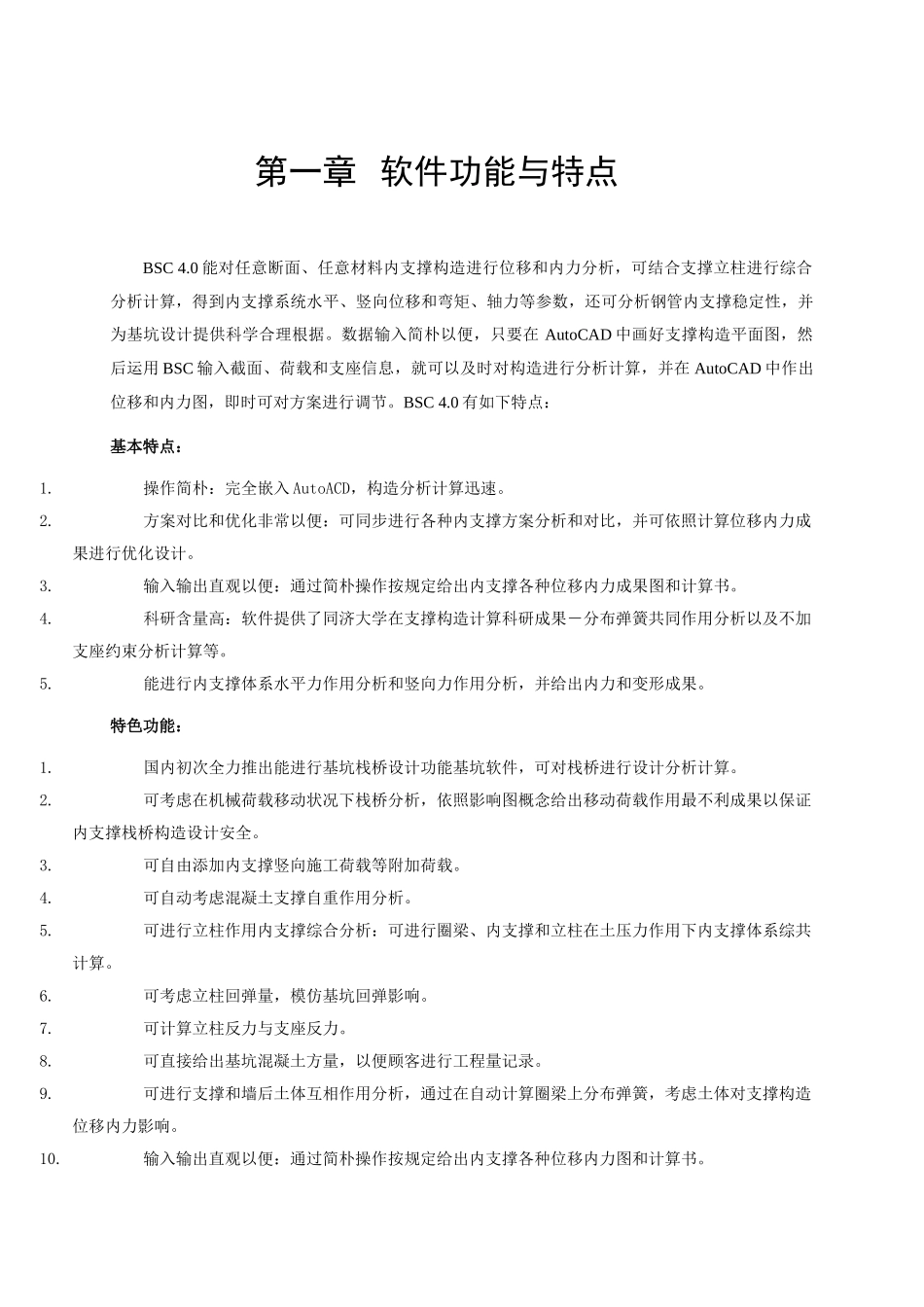

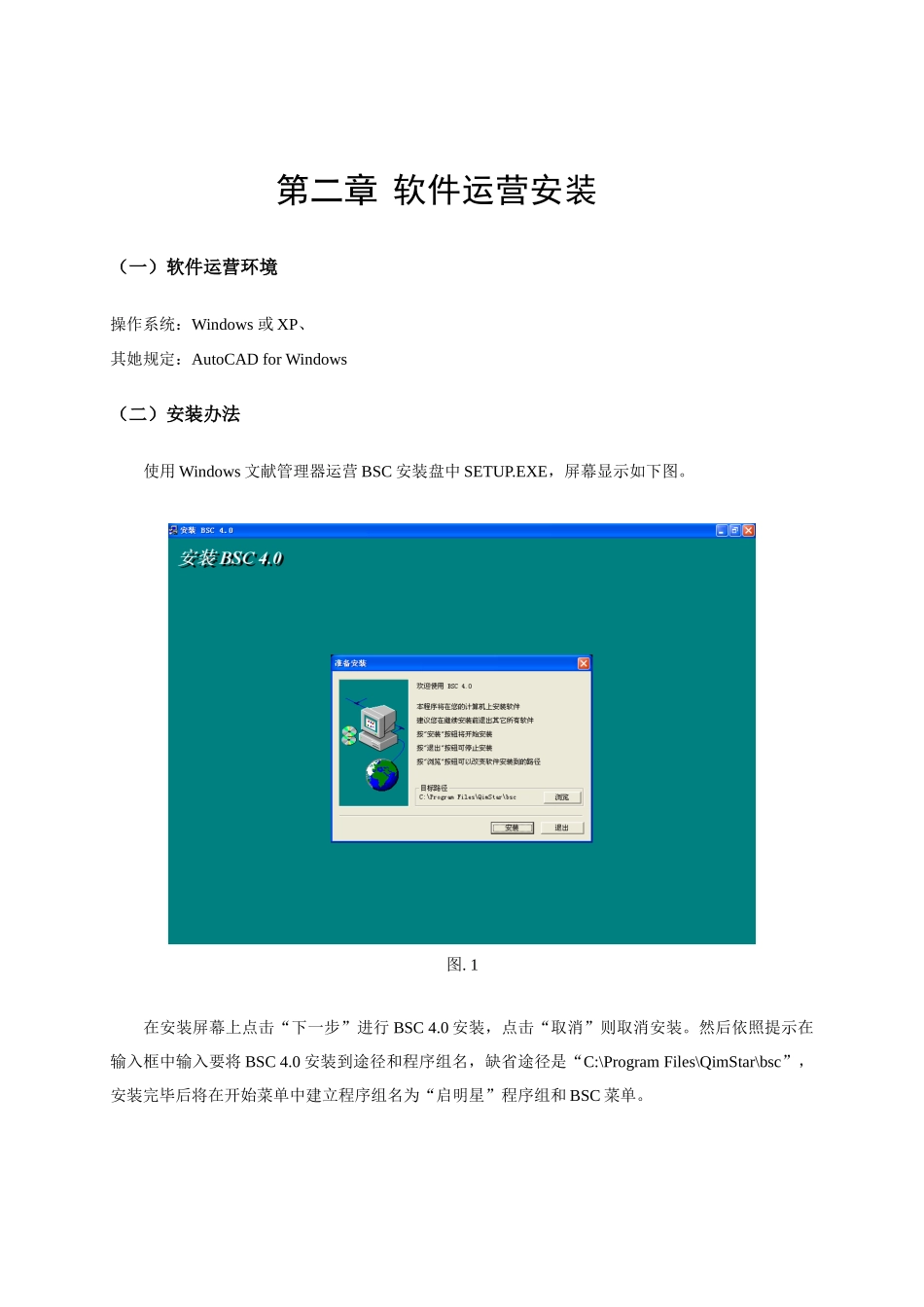

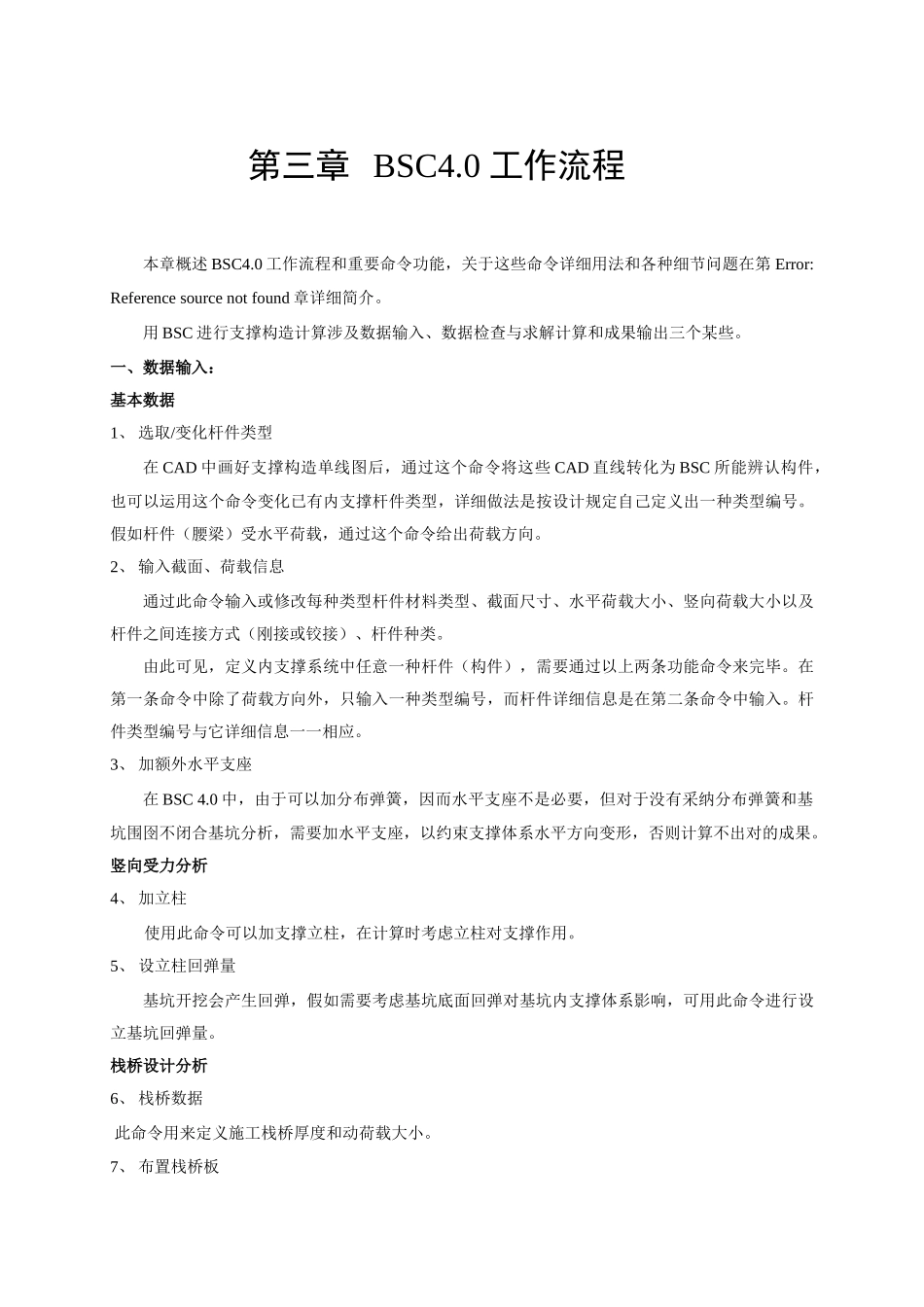

第一章 软件功能与特点BSC 4.0 能对任意断面、任意材料内支撑构造进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理根据。数据输入简朴以便，只要在 AutoCAD 中画好支撑构造平面图，然后运用 BSC 输入截面、荷载和支座信息，就可以及时对构造进行分析计算，并在 AutoCAD 中作出位移和内力图，即时可对方案进行调节。BSC 4.0 有如下特点：基本特点：1.操作简朴：完全嵌入 AutoACD，构造分析计算迅速。2.方案对比和优化非常以便：可同步进行各种内支撑方案分析和对比，并可依照计算位移内力成果进行优化设计。3.输入输出直观以便：通过简朴操作按规定给出内支撑各种位移内力成果图和计算书。4.科研含量高：软件提供了同济大学在支撑构造计算科研成果－分布弹簧共同作用分析以及不加支座约束分析计算等。5.能进行内支撑体系水平力作用分析和竖向力作用分析，并给出内力和变形成果。特色功能：1.国内初次全力推出能进行基坑栈桥设计功能基坑软件，可对栈桥进行设计分析计算。2.可考虑在机械荷载移动状况下栈桥分析，依照影响图概念给出移动荷载作用最不利成果以保证内支撑栈桥构造设计安全。3.可自由添加内支撑竖向施工荷载等附加荷载。4.可自动考虑混凝土支撑自重作用分析。5.可进行立柱作用内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下内支撑体系综共计算。6.可考虑立柱回弹量，模仿基坑回弹影响。7.可计算立柱反力与支座反力。8.可直接给出基坑混凝土方量，以便顾客进行工程量记录。9.可进行支撑和墙后土体互相作用分析，通过在自动计算圈梁上分布弹簧，考虑土体对支撑构造位移内力影响。10.输入输出直观以便：通过简朴操作按规定给出内支撑各种位移内力图和计算书。第二章 软件运营安装（一）软件运营环境操作系统：Windows 或 XP、其她规定：AutoCAD for Windows（二）安装办法使用 Windows 文献管理器运营 BSC 安装盘中 SETUP.EXE，屏幕显示如下图。图. 1在安装屏幕上点击“下一步”进行 BSC 4.0 安装，点击“取消”则取消安装。然后依照提示在输入框中输入要将 BSC 4.0 安装到途径和程序组名，缺省途径是“C:\Program Files\QimStar\bsc”，安装完毕后将在开始菜单中建立程序组名为“启明星”程序组和 BSC 菜单。第三章 BSC4.0 工作流程本章概述 BSC4.0 工作流程和重要命令功能，关...
