国家CAD等级考试大纲

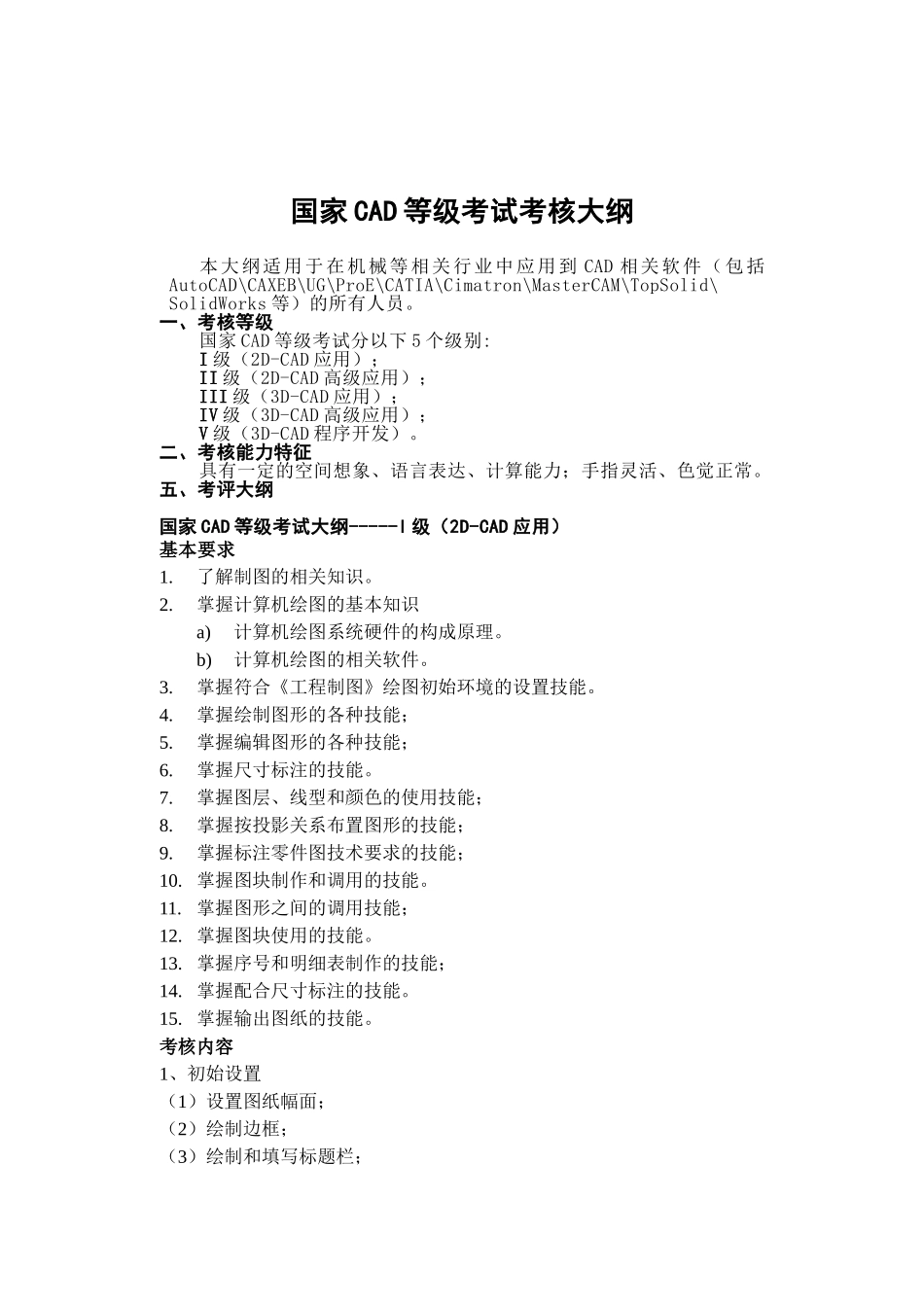

国家 CAD 等级考试考核大纲 本大纲适用于在机械等相关行业中应用到 CAD 相关软件（包括AutoCAD\CAXEB\UG\ProE\CATIA\Cimatron\MasterCAM\TopSolid\SolidWorks 等）的所有人员。一、考核等级国家 CAD 等级考试分以下 5 个级别:I 级（2D-CAD 应用）；II 级（2D-CAD 高级应用）；III 级（3D-CAD 应用）；IV 级（3D-CAD 高级应用）；V 级（3D-CAD 程序开发）。二、考核能力特征具有一定的空间想象、语言表达、计算能力；手指灵活、色觉正常。五、考评大纲国家 CAD 等级考试大纲-----I 级（2D-CAD 应用）基本要求1.了解制图的相关知识。2.掌握计算机绘图的基本知识a)计算机绘图系统硬件的构成原理。b)计算机绘图的相关软件。3.掌握符合《工程制图》绘图初始环境的设置技能。4.掌握绘制图形的各种技能；5.掌握编辑图形的各种技能；6.掌握尺寸标注的技能。7.掌握图层、线型和颜色的使用技能；8.掌握按投影关系布置图形的技能；9.掌握标注零件图技术要求的技能；10. 掌握图块制作和调用的技能。11. 掌握图形之间的调用技能；12. 掌握图块使用的技能。13. 掌握序号和明细表制作的技能；14. 掌握配合尺寸标注的技能。15. 掌握输出图纸的技能。考核内容1、初始设置（1）设置图纸幅面；（2）绘制边框；（3）绘制和填写标题栏；（4）图层、线型和颜色的设定；（5）标注参数的设定。2、平面图形（1）圆弧连接；（2）图层、线型和颜色的使用；（3）尺寸标注。3、零件图（1）视图投影关系正确表达；（2）尺寸标注（3）标注技术要求1)尺寸公差；2)形位公差；3)表面粗糙度；4)文字书写的技术要求。4、装配图（1）视图表达正确；（2）零件序号的标注；（3）绘制和填写明细表。（4）标注配合尺寸。5、打印输出（1）设置打印参数；（2）打印输出图纸。说明国家 CAD 等级考试大纲-----II 级（2D-CAD 高级应用）1.掌握计算机绘图的基本知识a)计算机绘图系统硬件的构成原理。b)计算机绘图的相关软件。2.掌握图形绘制、编辑的各种技能；3.掌握尺寸标注的技能。4.掌握图层、线型和颜色的使用技能；5.掌握轴测图的绘制技能；6.掌握按投影关系布置图形的技能；7.掌握零件图绘制的技能；8.掌握装配图绘制的技能；9.掌握序号和明细表制作的技能；10. 掌握配合尺寸标注的技能；11. 掌握输出图纸的技能；12. 掌握图纸管理的技能。考核内容1、初始设置（1）设置图纸幅面；（2）绘制边框；（3）绘制和填写标题栏；（4）图层、线型和颜色的设定；...
