国家标准CAD文件管理更改规则

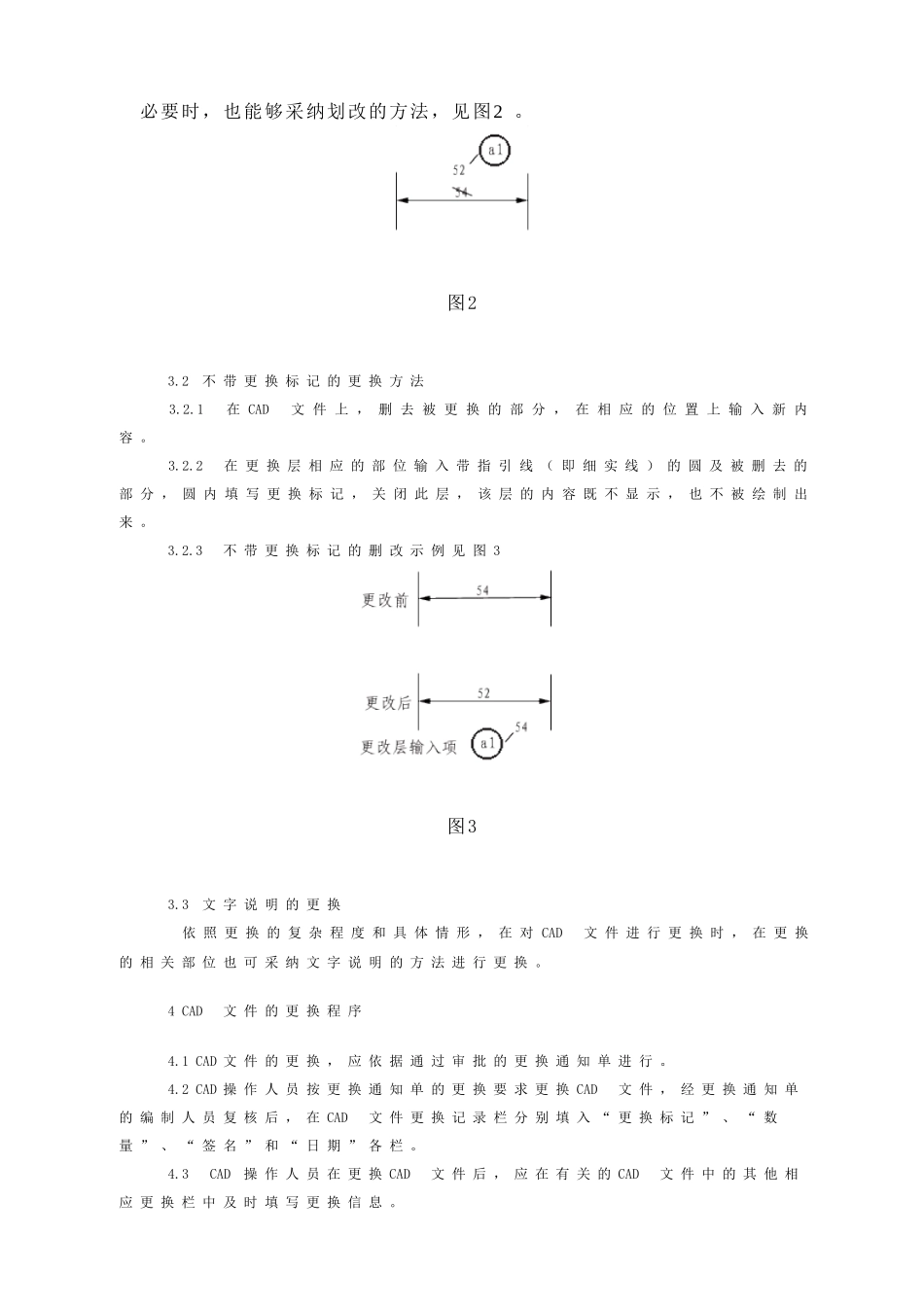

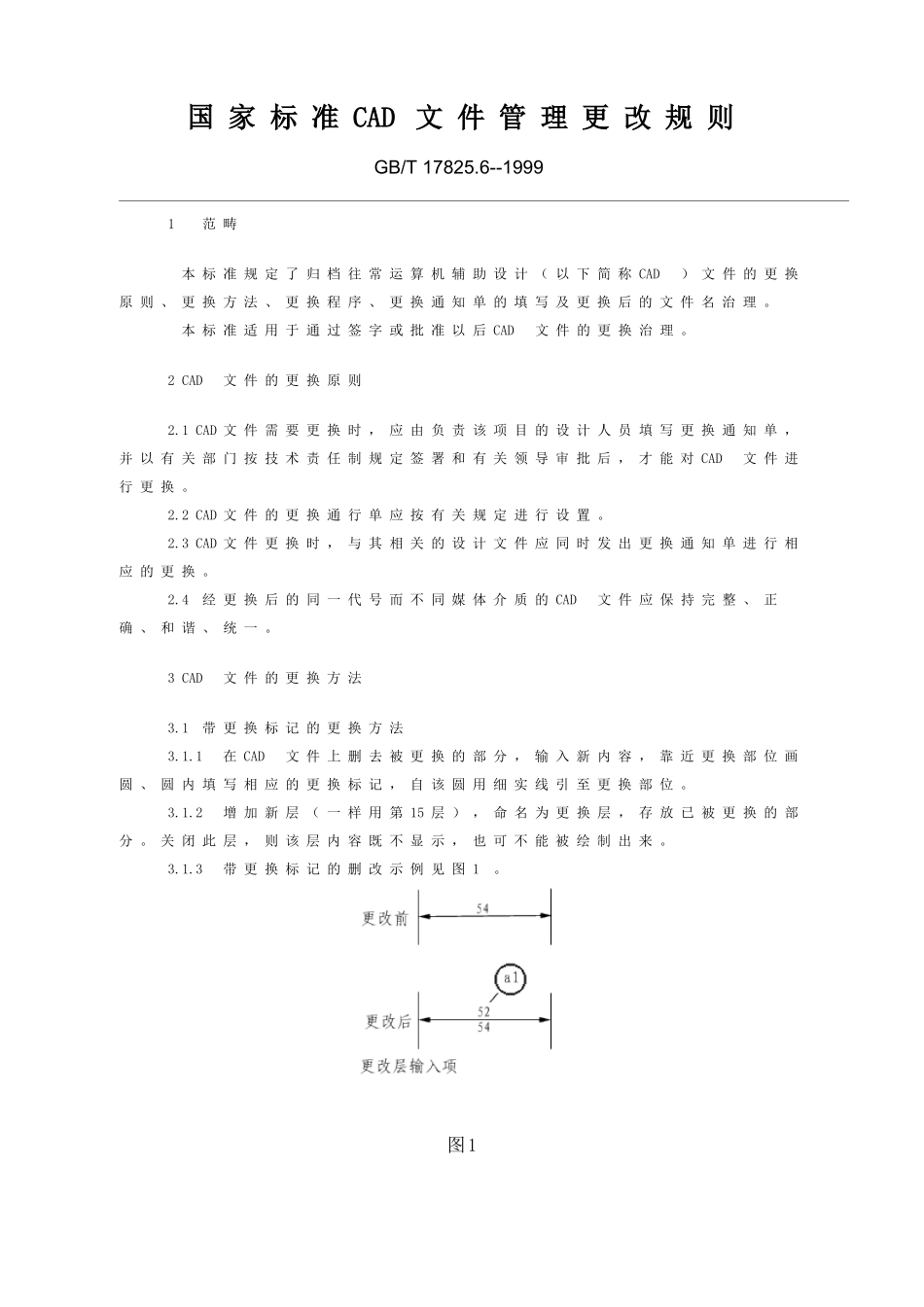

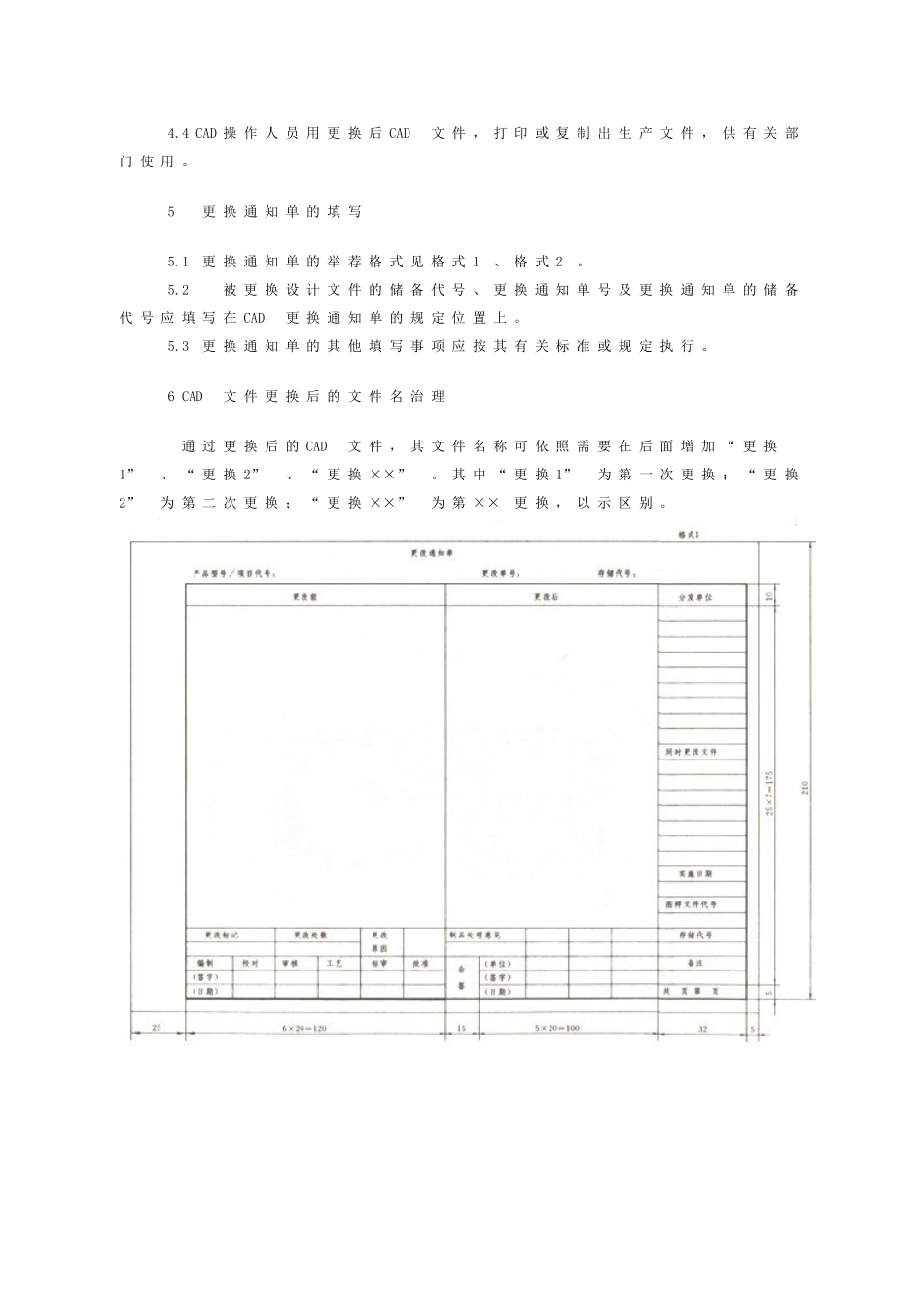

国 家 标 准 CAD 文 件 管 理 更 改 规 则GB/T 17825.6--1999 1 范 畴 本 标 准 规 定 了 归 档 往 常 运 算 机 辅 助 设 计 （ 以 下 简 称 CAD） 文 件 的 更 换原 则 、 更 换 方 法 、 更 换 程 序 、 更 换 通 知 单 的 填 写 及 更 换 后 的 文 件 名 治 理 。 本 标 准 适 用 于 通 过 签 字 或 批 准 以 后 CAD文 件 的 更 换 治 理 。 2 CAD文 件 的 更 换 原 则 2.1 CAD 文 件 需 要 更 换 时 ， 应 由 负 责 该 项 目 的 设 计 人 员 填 写 更 换 通 知 单 ，并 以 有 关 部 门 按 技 术 责 任 制 规 定 签 署 和 有 关 领 导 审 批 后 ， 才 能 对 CAD文 件 进行 更 换 。 2.2 CAD 文 件 的 更 换 通 行 单 应 按 有 关 规 定 进 行 设 置 。 2.3 CAD 文 件 更 换 时 ， 与 其 相 关 的 设 计 文 件 应 同 时 发 出 更 换 通 知 单 进 行 相应 的 更 换 。 2.4 经 更 换 后 的 同 一 代 号 而 不 同 媒 体 介 质 的 CAD文 件 应 保 持 完 整 、 正确 、 和 谐 、 统 一 。 3 CAD文 件 的 更 换 方 法 3.1 带 更 换 标 记 的 更 换 方 法 3.1.1 在 CAD文 件 上 删 去 被 更 换 的 部 分 ， 输 入 新 内 容 ， 靠 近 更 换 部 位 画圆 、 圆 内 填 写 相 应 的 更 换 标 记 ， 自 该 圆 用 细 实 线 引 至 更 换 部 位 。 3.1.2 增 加 新 层 （ 一 样 用 第 15 层 ） ， 命 名 为 更 换 层 ， 存 放 已 被 更 换 的 部分 。 关 闭 此 层 ， 则 该 层 内 容 既 不 显 示 ， 也 可 不 能 被 绘 制 出 来 。 3.1.3 带 更 换 标 记 的 删 改 示 例 见 图 1。图1 必要时，也能够采纳划改的方法，见图2 。图2 3.2 不 带 更 换 标 记 的 更 换 方 法 3.2.1 在 CAD文 件 上 ， 删 去 被 更 换 的 部 分 ， 在 相 应 的 位 置 上 输 入 新 内容 。 3.2.2 在 更 换 层 相 应 的 部 位 输 入 带 指 引 线 （ 即 细 实 线 ） 的 圆 及 被 删 去 ...
