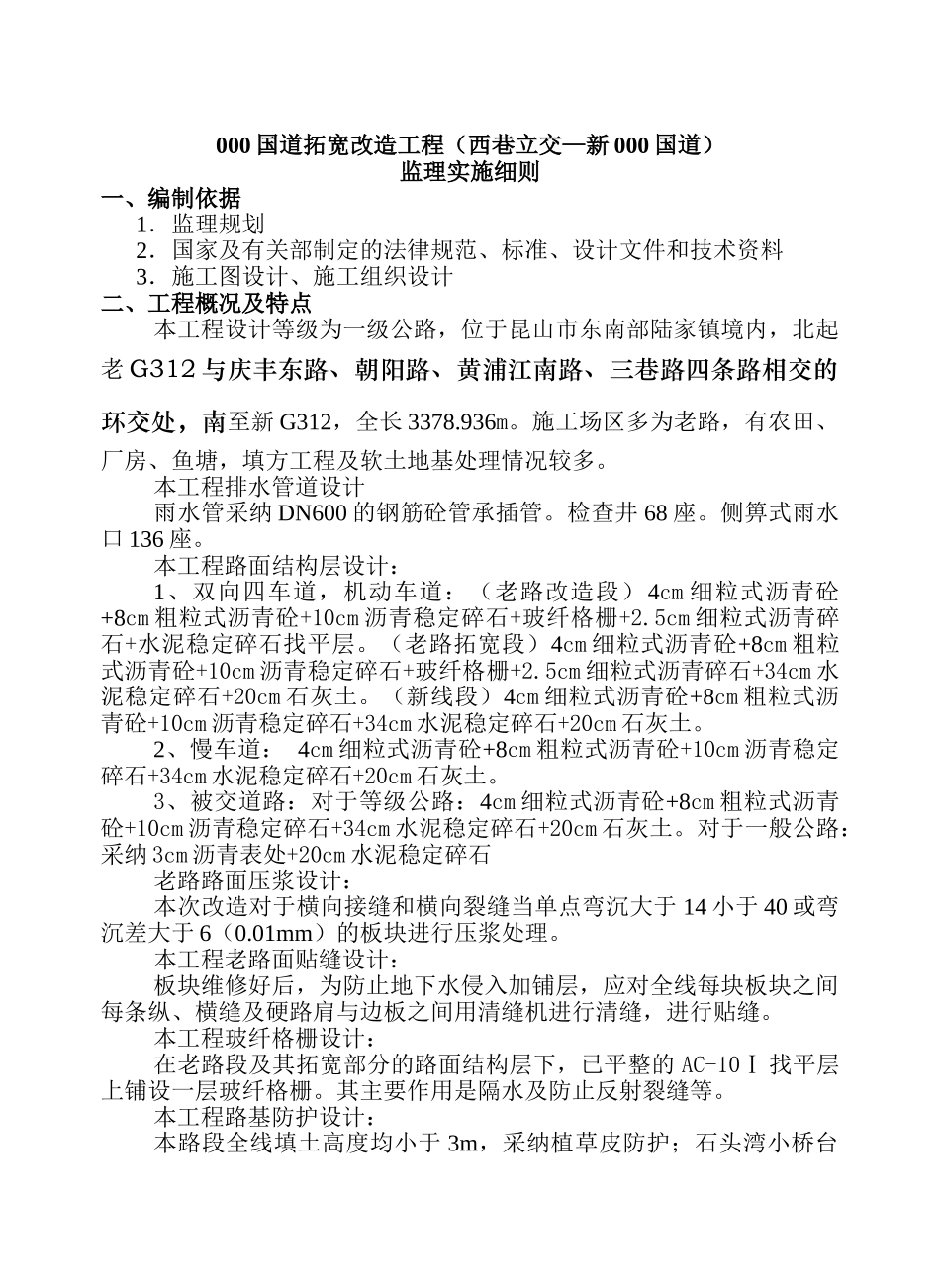

国道拓宽改造工程（西巷立交—新国道）监理实施细则

000 国道拓宽改造工程（西巷立交—新 000 国道）监理实施细则一、编制依据1．监理规划2．国家及有关部制定的法律规范、标准、设计文件和技术资料3．施工图设计、施工组织设计二、工程概况及特点本工程设计等级为一级公路，位于昆山市东南部陆家镇境内，北起老 G312 与庆丰东路、朝阳路、黄浦江南路、三巷路四条路相交的环交处，南至新 G312，全长 3378.936m。施工场区多为老路，有农田、厂房、鱼塘，填方工程及软土地基处理情况较多。本工程排水管道设计雨水管采纳 DN600 的钢筋砼管承插管。检查井 68 座。侧箅式雨水口 136 座。本工程路面结构层设计：1、双向四车道，机动车道：（老路改造段） 4cm 细粒式沥青砼+8cm 粗粒式沥青砼+10cm 沥青稳定碎石+玻纤格栅+2.5cm 细粒式沥青碎石+水泥稳定碎石找平层。（老路拓宽段）4cm 细粒式沥青砼+8cm 粗粒式沥青砼+10cm 沥青稳定碎石+玻纤格栅+2.5cm 细粒式沥青碎石+34cm 水泥稳定碎石+20cm 石灰土。（新线段）4cm 细粒式沥青砼+8cm 粗粒式沥青砼+10cm 沥青稳定碎石+34cm 水泥稳定碎石+20cm 石灰土。2、慢车道： 4cm 细粒式沥青砼+8cm 粗粒式沥青砼+10cm 沥青稳定碎石+34cm 水泥稳定碎石+20cm 石灰土。3、被交道路：对于等级公路：4cm 细粒式沥青砼+8cm 粗粒式沥青砼+10cm 沥青稳定碎石+34cm 水泥稳定碎石+20cm 石灰土。对于一般公路：采纳 3cm 沥青表处+20cm 水泥稳定碎石老路路面压浆设计：本次改造对于横向接缝和横向裂缝当单点弯沉大于 14 小于 40 或弯沉差大于 6（0.01mm）的板块进行压浆处理。本工程老路面贴缝设计：板块维修好后，为防止地下水侵入加铺层，应对全线每块板块之间每条纵、横缝及硬路肩与边板之间用清缝机进行清缝，进行贴缝。本工程玻纤格栅设计：在老路段及其拓宽部分的路面结构层下，已平整的 AC-10Ⅰ 找平层上铺设一层玻纤格栅。其主要作用是隔水及防止反射裂缝等。本工程路基防护设计：本路段全线填土高度均小于 3m，采纳植草皮防护；石头湾小桥台后 15cm 范围，采纳现浇 C15 水泥混凝土六角形块满铺防护；落于水塘的路堤坡面设置 30cm 厚 M7.5 浆砌片石满铺防护，并设勺型基础，其下设置 10cm 厚沙砾垫层。二、组织机构序号姓 名性别年龄岗 位联 系 电 话1Xx男42总 监139000000002Xxx男51总监代表139000000003Xxx男36专 监139000000004Xxx男49专 监139000000005Xxx男26监 理139000000006Xxx男28监 理13...
