土建工程钻孔灌注桩施工技术交底

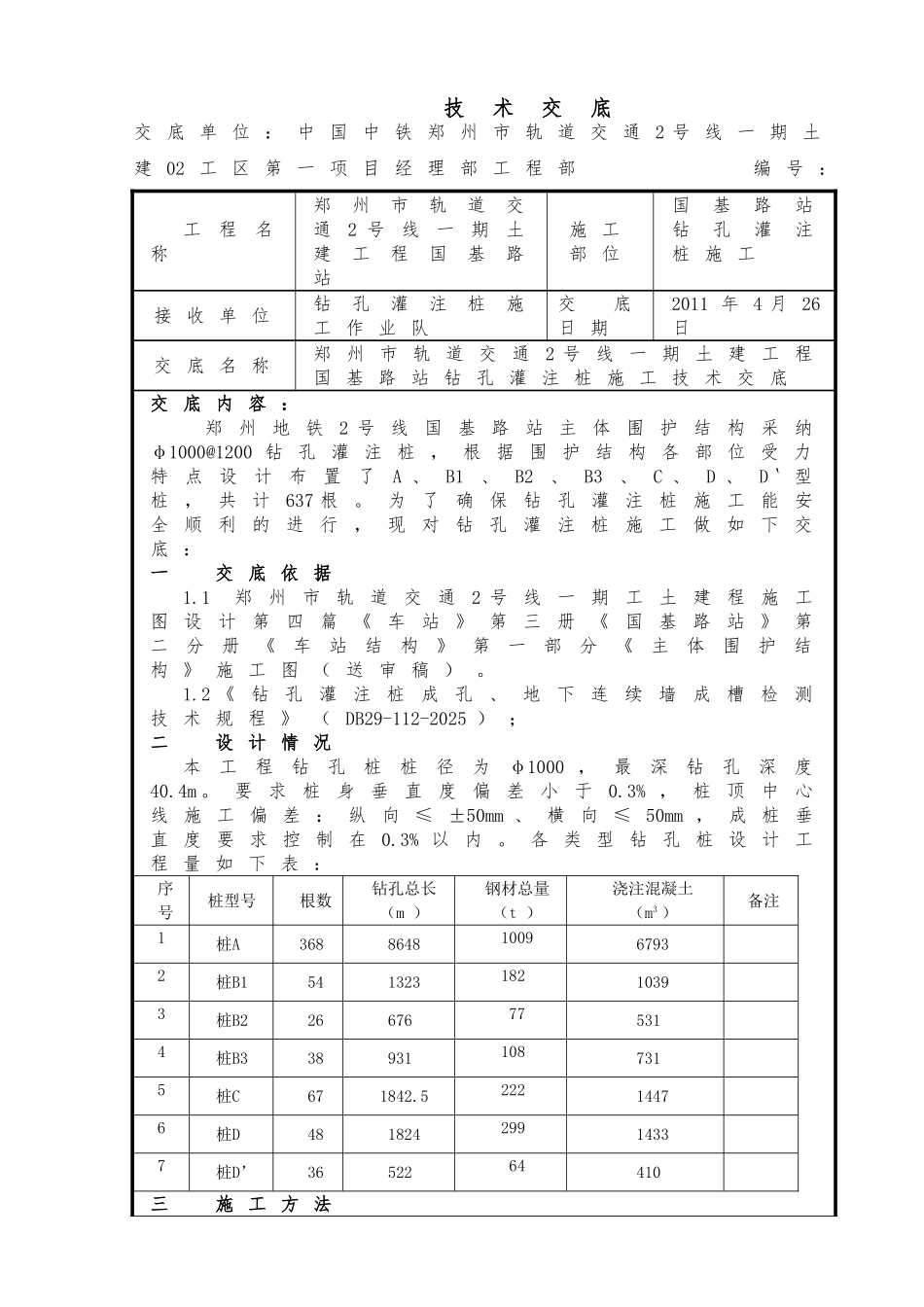

技 术 交 底交 底 单 位 ： 中 国 中 铁 郑 州 市 轨 道 交 通 2 号 线 一 期 土建 02 工 区 第 一 项 目 经 理 部 工 程 部 编 号 ：工程名称郑州市轨道交通2 号线一期土建工程国基路站施 工部 位国基路站钻孔灌注桩 施 工接 收 单 位钻孔灌注桩施工 作 业 队交底日 期2011 年 4 月 26日交 底 名 称郑 州 市 轨 道 交 通2 号 线 一 期 土 建 工 程国 基 路 站 钻 孔 灌 注 桩 施 工 技 术 交 底交 底 内 容 ： 郑州地铁2 号线国基路站主体围护结构采纳φ1000@1200 钻 孔 灌 注 桩 ， 根 据 围 护 结 构 各 部 位 受 力特点设计布置了A 、B1、B2、B3、C 、D 、D‵ 型桩，共计637 根。为了确保钻孔灌注桩施工能安全顺利的进行，现对钻孔灌注桩施工做如下交底 ：一 交 底 依 据1.1 郑州市轨道交通2 号线一期工土建程施工图设计第四篇《车站》第三册《国基路站》第二分册《车站结构》第一部分《主体围护结构 》 施 工 图 （ 送 审 稿 ） 。1.2 《钻孔灌注桩成孔、地下连续墙成槽检测技 术 规 程 》 （ DB29-112-2025 ） ；二 设 计 情 况本工程钻孔桩桩径为φ1000 ，最深钻孔深度40.4m 。要求桩身垂直度偏差小于0.3% ，桩顶中心线 施 工 偏 差 ： 纵 向 ≤ ±50mm 、 横 向 ≤ 50mm ， 成 桩 垂直 度 要 求 控 制 在 0.3% 以 内 。 各 类 型 钻 孔 桩 设 计 工程 量 如 下 表 ：序号桩型号根数钻孔总长（m ）钢材总量（t ）浇注混凝土（m3 ）备注1桩A3688648100967932桩B154132318210393桩B226676775314桩B3389311087315桩C671842.522214476桩D48182429914337 桩D’3652264410三 施 工 方 法3.1 测 量 定 位采纳全站仪测放钻孔桩桩位，为保证车站净空 ， 钻 孔 桩 桩 位 外 放 10cm.3.2 施 工 顺 序施工采纳跳孔的顺序进行施工，第一序次每两个先钻孔之间要跳开四个孔，第二序次钻跳开四个孔中间的一个，第三序次钻跳开四个孔中间的一个，最后序次钻所有剩余的孔。施工顺 序 为 Ⅰ → Ⅱ → Ⅲ → Ⅳ → Ⅴ ， 见 图 1 。 图 1 钻 孔 桩 钻 孔 顺 序3.3 机 械 就 位 、 护 筒 埋 设施工场地平整处理，保证旋挖钻机底座场地应平整、夯实，避开在钻进过程中钻机产生沉陷 。桩位确定后...
