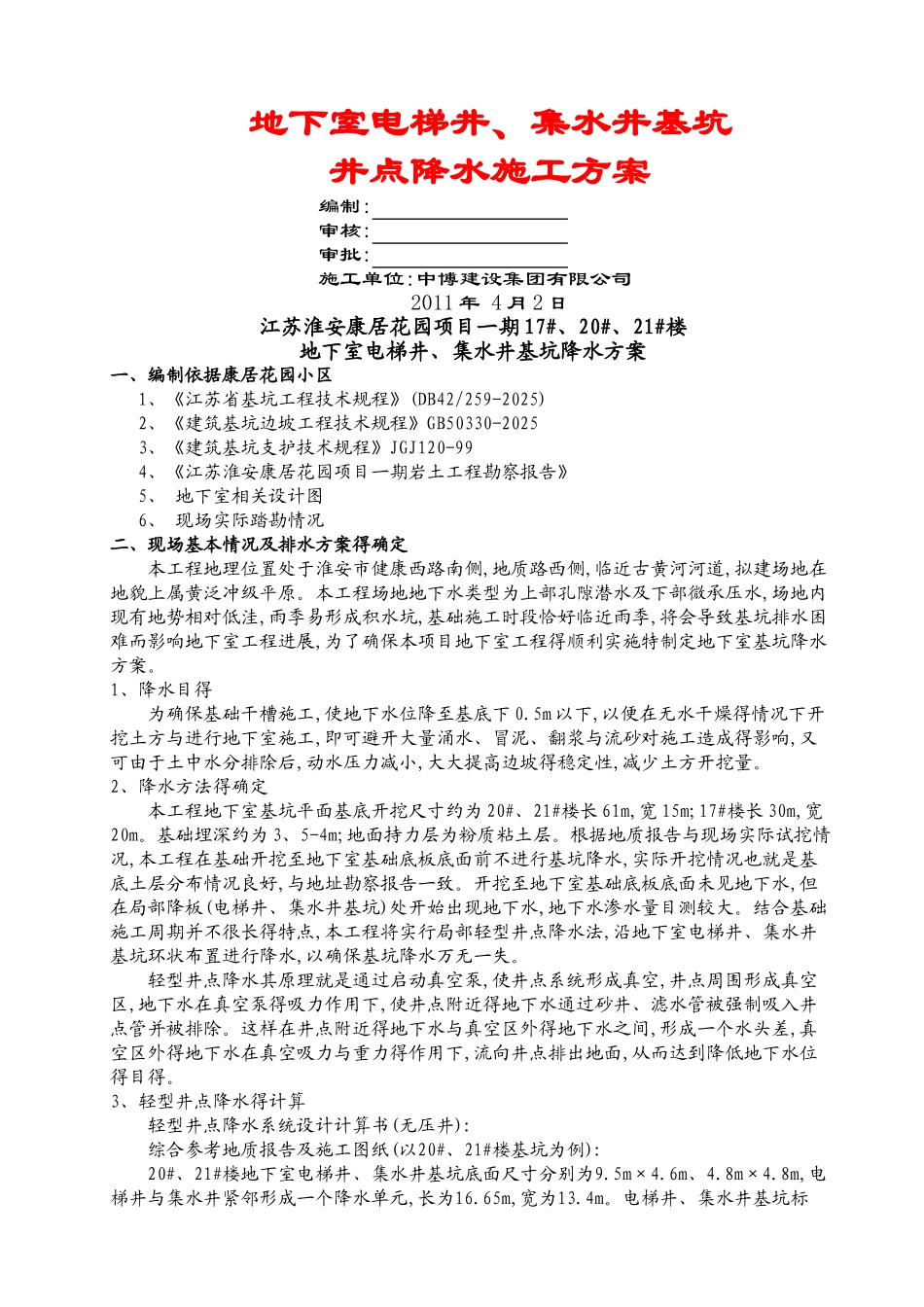

地下室电梯井、集水井降水方案

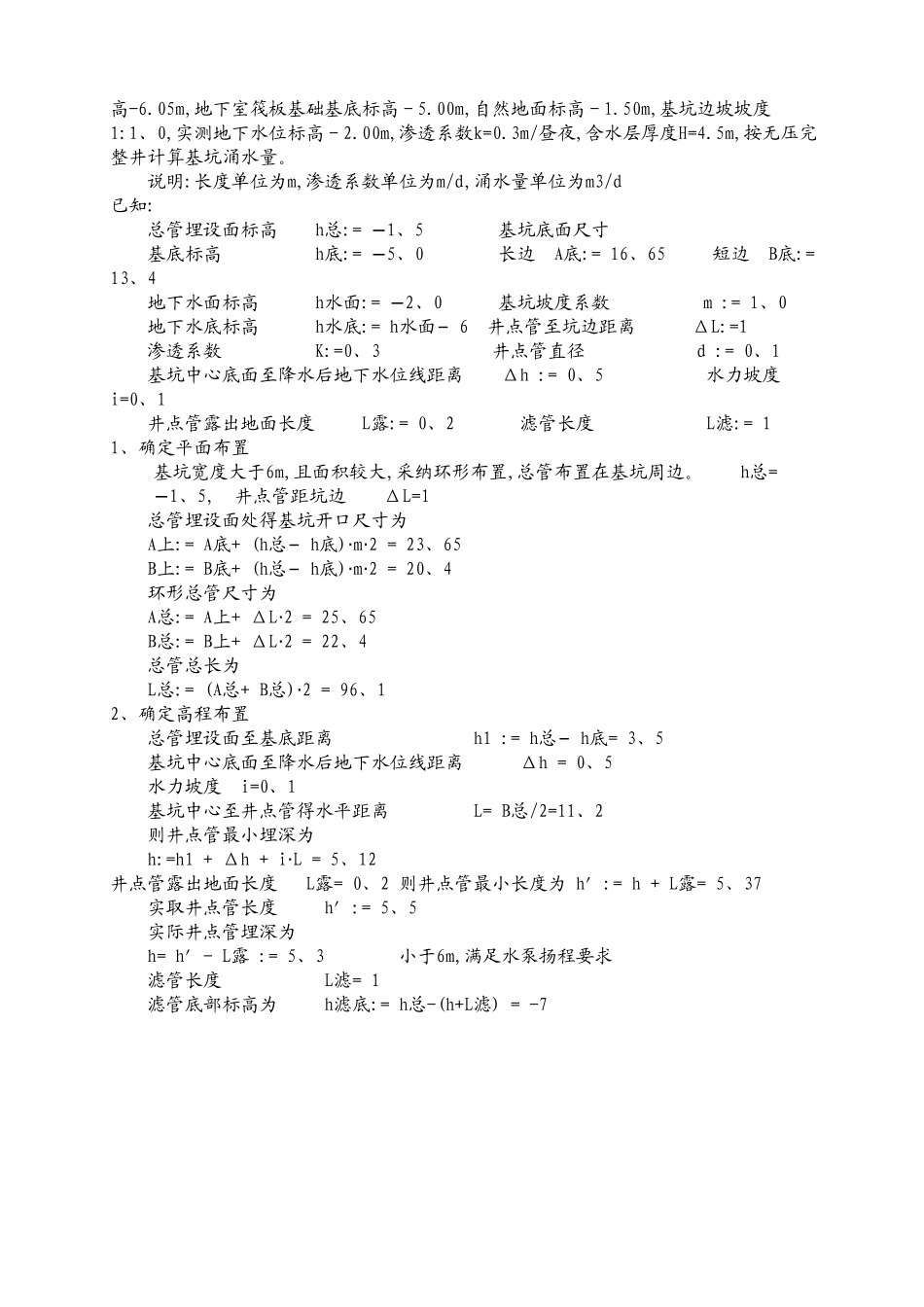

地下室电梯井、集水井基坑井点降水施工方案编制: 审核: 审批: 施工单位:中博建设集团有限公司2011 年 4 月 2 日江苏淮安康居花园项目一期 17#、20#、21#楼地下室电梯井、集水井基坑降水方案一、编制依据康居花园小区 1、《江苏省基坑工程技术规程》(DB42/259-2025) 2、《建筑基坑边坡工程技术规程》GB50330-2025 3、《建筑基坑支护技术规程》JGJ120-99 4、《江苏淮安康居花园项目一期岩土工程勘察报告》 5、 地下室相关设计图 6、 现场实际踏勘情况二、现场基本情况及排水方案得确定本工程地理位置处于淮安市健康西路南侧,地质路西侧,临近古黄河河道,拟建场地在地貌上属黄泛冲级平原。本工程场地地下水类型为上部孔隙潜水及下部微承压水,场地内现有地势相对低洼,雨季易形成积水坑,基础施工时段恰好临近雨季,将会导致基坑排水困难而影响地下室工程进展,为了确保本项目地下室工程得顺利实施特制定地下室基坑降水方案。1、降水目得 为确保基础干槽施工,使地下水位降至基底下 0.5m 以下,以便在无水干燥得情况下开挖土方与进行地下室施工,即可避开大量涌水、冒泥、翻浆与流砂对施工造成得影响,又可由于土中水分排除后,动水压力减小,大大提高边坡得稳定性,减少土方开挖量。2、降水方法得确定 本工程地下室基坑平面基底开挖尺寸约为 20#、21#楼长 61m,宽 15m;17#楼长 30m,宽20m。基础埋深约为 3、5-4m;地面持力层为粉质粘土层。根据地质报告与现场实际试挖情况,本工程在基础开挖至地下室基础底板底面前不进行基坑降水,实际开挖情况也就是基底土层分布情况良好,与地址勘察报告一致。开挖至地下室基础底板底面未见地下水,但在局部降板(电梯井、集水井基坑)处开始出现地下水,地下水渗水量目测较大。结合基础施工周期并不很长得特点,本工程将实行局部轻型井点降水法,沿地下室电梯井、集水井基坑环状布置进行降水,以确保基坑降水万无一失。轻型井点降水其原理就是通过启动真空泵,使井点系统形成真空,井点周围形成真空区,地下水在真空泵得吸力作用下,使井点附近得地下水通过砂井、滤水管被强制吸入井点管并被排除。这样在井点附近得地下水与真空区外得地下水之间,形成一个水头差,真空区外得地下水在真空吸力与重力得作用下,流向井点排出地面,从而达到降低地下水位得目得。3、轻型井点降水得计算轻型井点降水系统设计计算书(无压井):综合参考地质报告及施工图纸(以20#、21#楼基坑为例):20#、21#楼地下室电梯井、集水井基坑底面尺寸分别...
