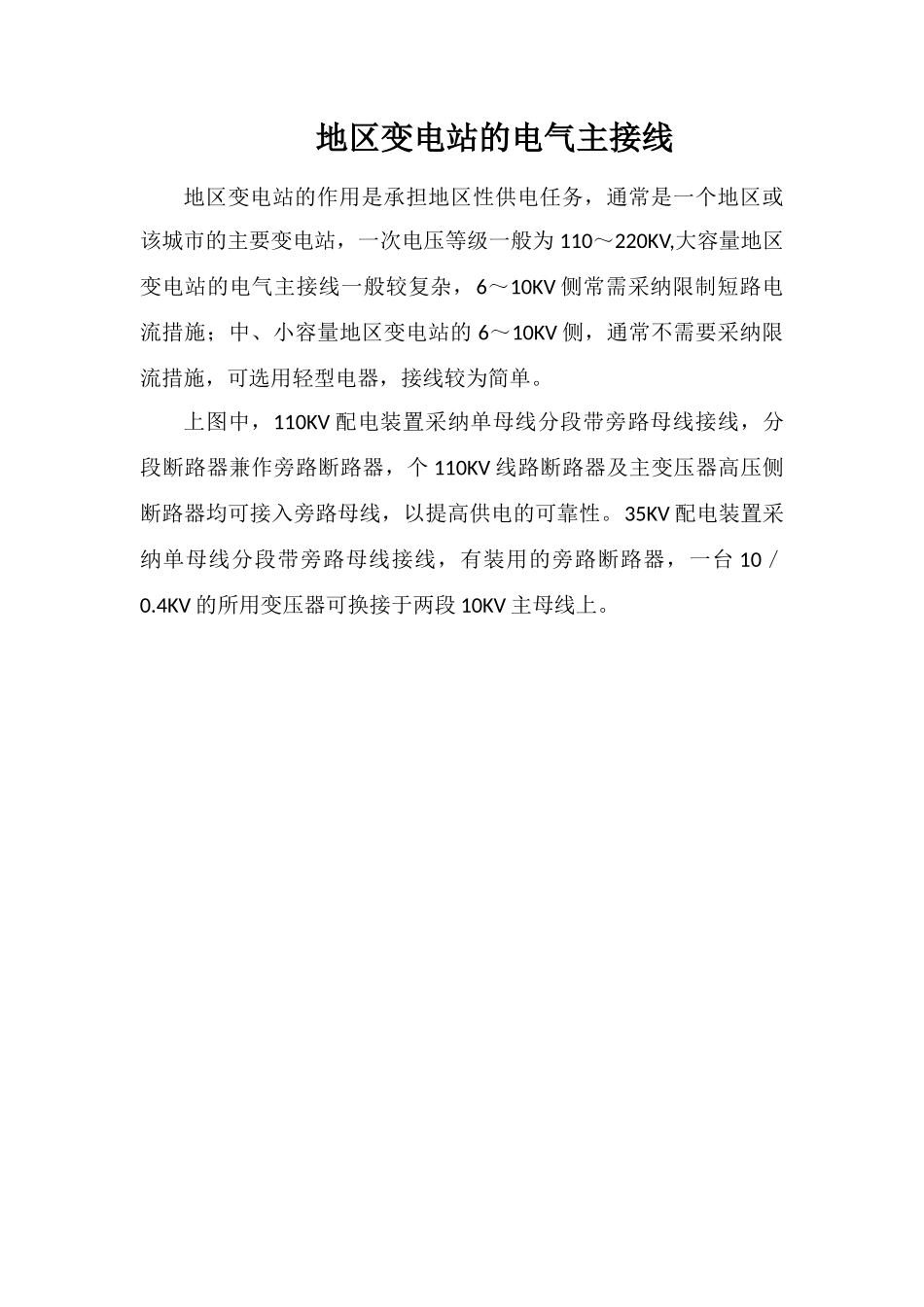

地区变电站的电气主接线

地区变电站的电气主接线地区变电站的作用是承担地区性供电任务，通常是一个地区或该城市的主要变电站，一次电压等级一般为 110～220KV,大容量地区变电站的电气主接线一般较复杂，6～10KV 侧常需采纳限制短路电流措施；中、小容量地区变电站的 6～10KV 侧，通常不需要采纳限流措施，可选用轻型电器，接线较为简单。上图中，110KV 配电装置采纳单母线分段带旁路母线接线，分段断路器兼作旁路断路器，个 110KV 线路断路器及主变压器高压侧断路器均可接入旁路母线，以提高供电的可靠性。35KV 配电装置采纳单母线分段带旁路母线接线，有装用的旁路断路器，一台 10／0.4KV 的所用变压器可换接于两段 10KV 主母线上。
