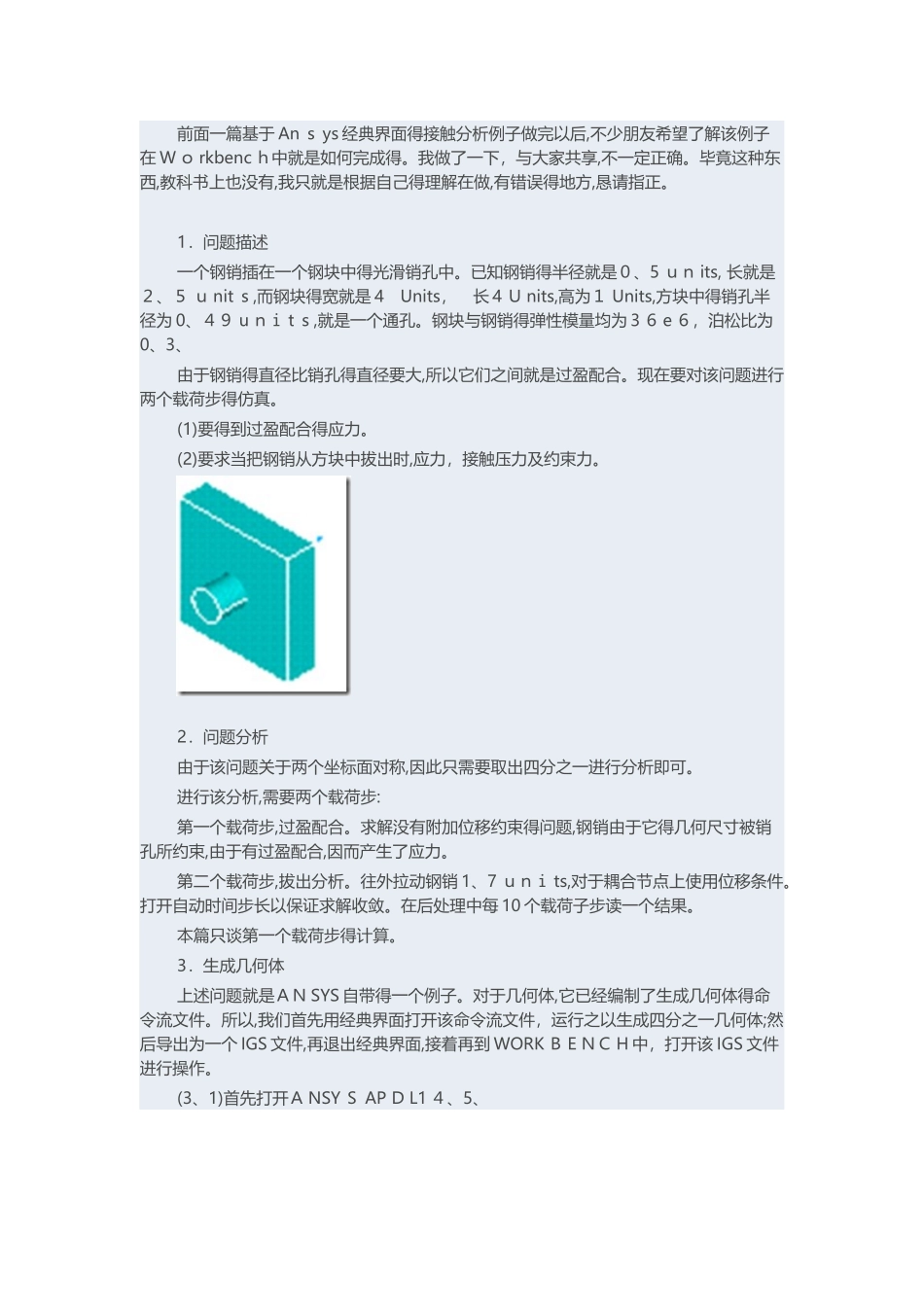

前面一篇基于 An ｓ ys 经典界面得接触分析例子做完以后,不少朋友希望了解该例子在 W ｏ rkbenc ｈ中就是如何完成得。我做了一下，与大家共享,不一定正确。毕竟这种东西,教科书上也没有,我只就是根据自己得理解在做,有错误得地方,恳请指正。 1．问题描述一个钢销插在一个钢块中得光滑销孔中。已知钢销得半径就是０、5 ｕｎ its, 长就是２、５ ｕ nit ｓ,而钢块得宽就是 4 Units， 长 4 Ｕ nits,高为１ Units,方块中得销孔半径为 0、４９ u ｎｉ t ｓ,就是一个通孔。钢块与钢销得弹性模量均为 3 ６ e ６，泊松比为0、3、由于钢销得直径比销孔得直径要大,所以它们之间就是过盈配合。现在要对该问题进行两个载荷步得仿真。(1)要得到过盈配合得应力。(2)要求当把钢销从方块中拔出时,应力，接触压力及约束力。2．问题分析由于该问题关于两个坐标面对称,因此只需要取出四分之一进行分析即可。进行该分析,需要两个载荷步:第一个载荷步,过盈配合。求解没有附加位移约束得问题,钢销由于它得几何尺寸被销孔所约束,由于有过盈配合,因而产生了应力。第二个载荷步,拔出分析。往外拉动钢销 1、7 ｕｎｉ ts,对于耦合节点上使用位移条件。打开自动时间步长以保证求解收敛。在后处理中每 10 个载荷子步读一个结果。本篇只谈第一个载荷步得计算。3．生成几何体上述问题就是ＡＮ SYS 自带得一个例子。对于几何体,它已经编制了生成几何体得命令流文件。所以,我们首先用经典界面打开该命令流文件，运行之以生成四分之一几何体;然后导出为一个 IGS 文件,再退出经典界面,接着再到 WORK ＢＥＮＣ H 中，打开该 IGS 文件进行操作。(3、1)首先打开Ａ NSY Ｓ AP Ｄ L1 ４、5、(３、2）然后读入已经做好得几何体。从【工具菜单】-->【＞【Ｒ ead I ｎｐ ut Frｏ m】打开导入文件对话框找到 ANSYS 自带得文件\Ｐ rogram Files\An ｓ y ｓ In ｃ\V145＼ＡＮ SYS\data\models＼blo ｃ k、ｉnp【Ｏ K】后四分之一几何模型被导入，结果如下图(3、3)导出几何模型从【工具菜单】】-－>【＞【Ex ｐ o ｒ t】打开导出文件对话框,在该对话框中设置如下即把数据库中得几何体导出为一个 blo ｃ k、ig ｓ文件。【OK】以后该文件被导出。(3、4）退出 AN Ｓ YS AP Ｄ L14、5、选择【ＯＫ】退出经典界面。4.打开 A ｎ sys W ｏ rkB ｅ nch,并新建一个静力学分析系统。结果如下图导入几何体模型。...
