基于C51单片机的脉搏测量仪设计VIP专享

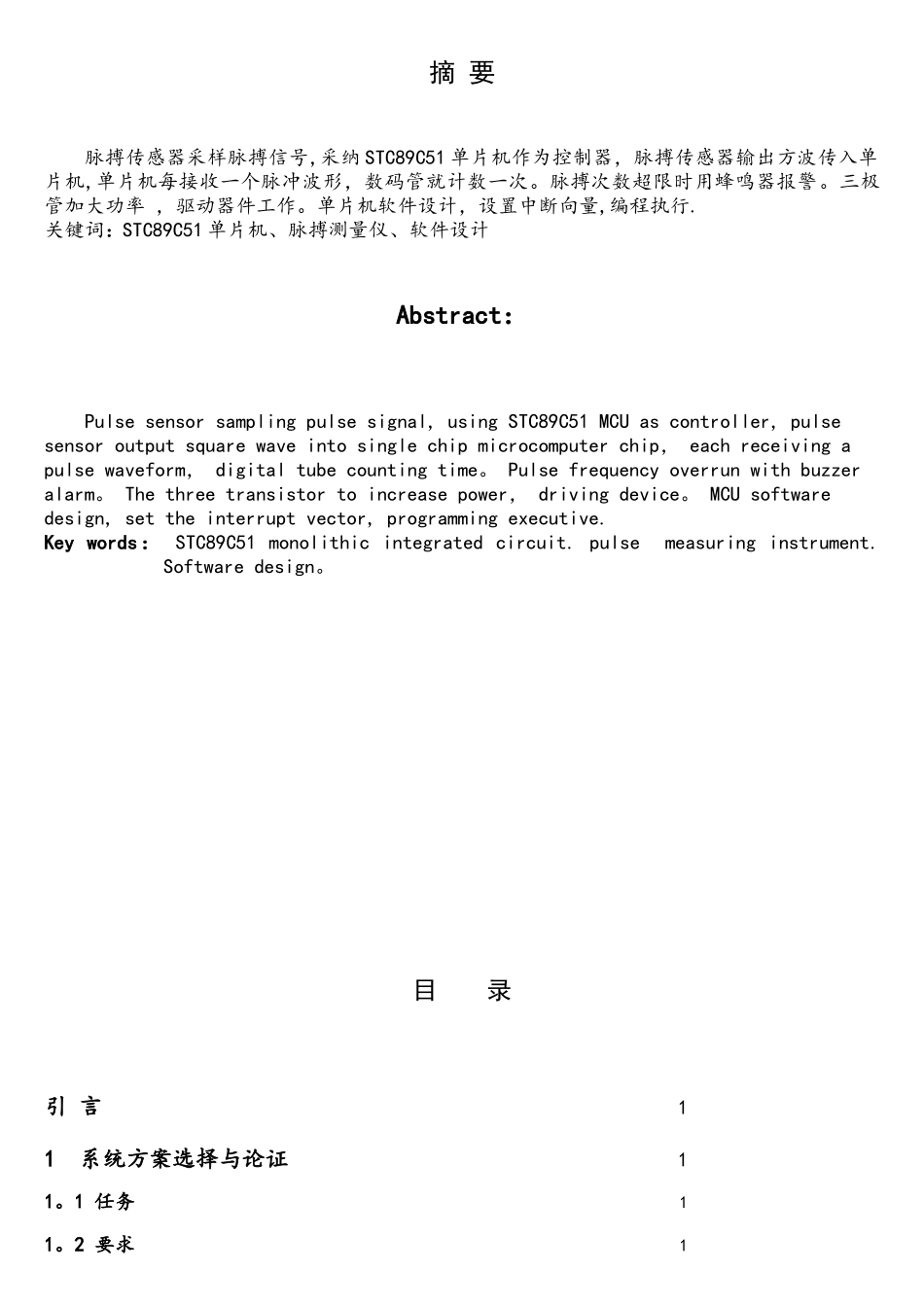

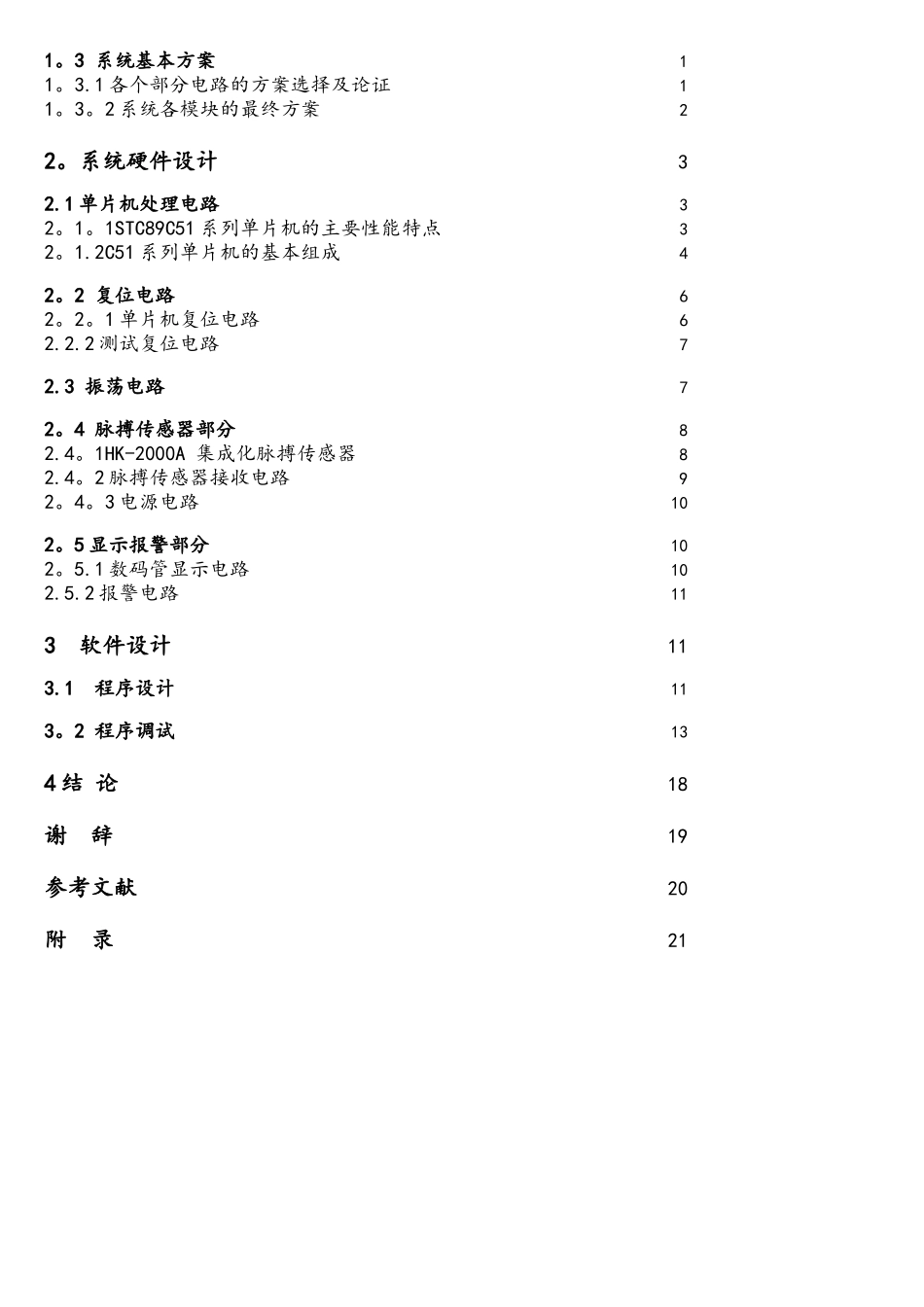

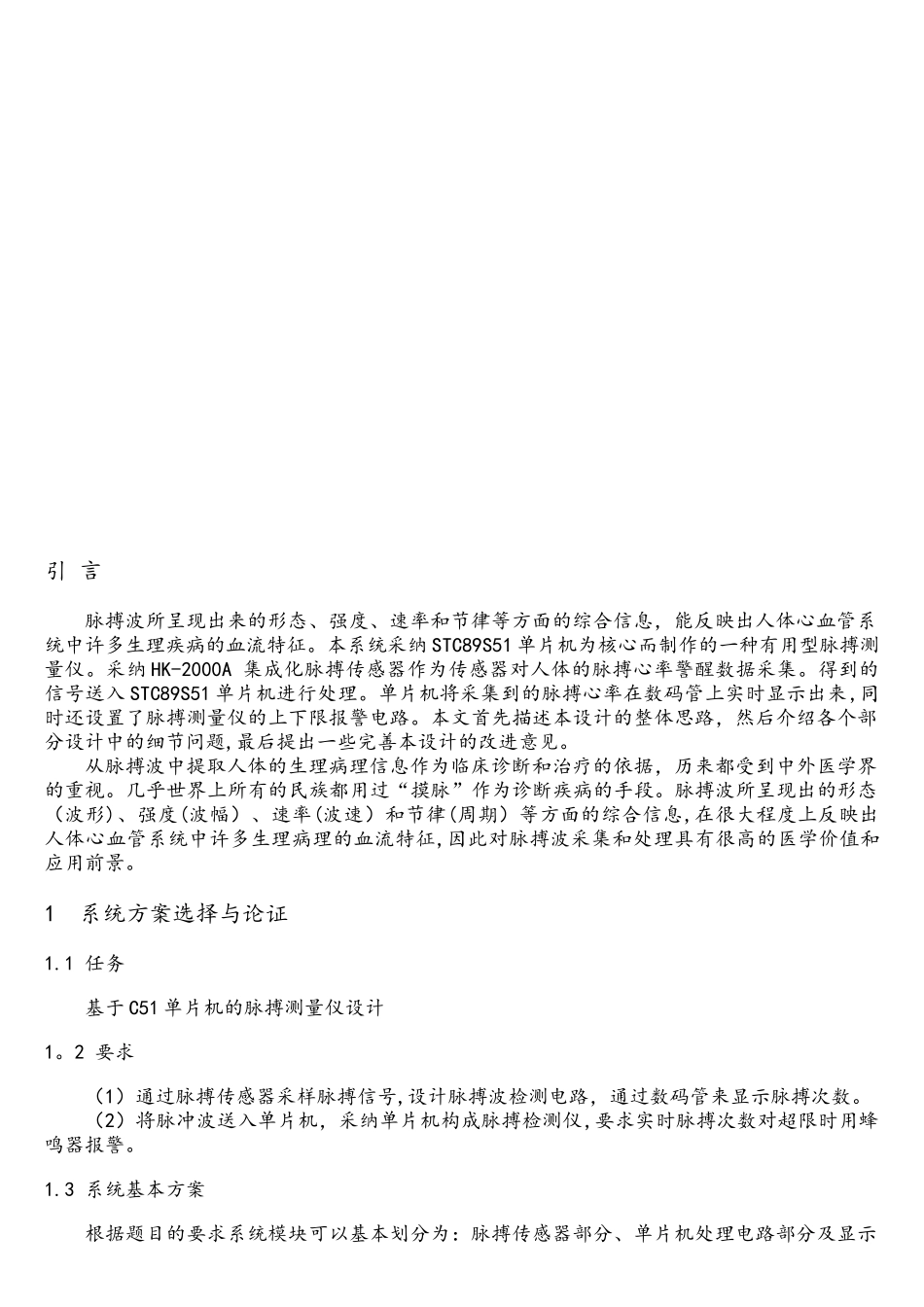

摘 要脉搏传感器采样脉搏信号,采纳 STC89C51 单片机作为控制器，脉搏传感器输出方波传入单片机,单片机每接收一个脉冲波形，数码管就计数一次。脉搏次数超限时用蜂鸣器报警。三极管加大功率 ，驱动器件工作。单片机软件设计，设置中断向量,编程执行.关键词：STC89C51 单片机、脉搏测量仪、软件设计Abstract：Pulse sensor sampling pulse signal, using STC89C51 MCU as controller, pulse sensor output square wave into single chip microcomputer chip， each receiving a pulse waveform， digital tube counting time。 Pulse frequency overrun with buzzer alarm。 The three transistor to increase power， driving device。 MCU software design, set the interrupt vector, programming executive.Key words： STC89C51 monolithic integrated circuit. pulse measuring instrument. Software design。目 录引 言11 系统方案选择与论证11。1 任务11。2 要求11。3 系统基本方案11。3.1 各个部分电路的方案选择及论证11。3。2 系统各模块的最终方案22。系统硬件设计32.1 单片机处理电路32。1。1STC89C51 系列单片机的主要性能特点32。1.2C51 系列单片机的基本组成42。2 复位电路62。2。1 单片机复位电路62.2.2 测试复位电路72.3 振荡电路72。4 脉搏传感器部分82.4。1HK-2000A 集成化脉搏传感器82.4。2 脉搏传感器接收电路92。4。3 电源电路102。5 显示报警部分102。5.1 数码管显示电路102.5.2 报警电路113 软件设计113.1 程序设计113。2 程序调试134 结 论18谢 辞19参考文献20附 录21引 言 脉搏波所呈现出来的形态、强度、速率和节律等方面的综合信息，能反映出人体心血管系统中许多生理疾病的血流特征。本系统采纳 STC89S51 单片机为核心而制作的一种有用型脉搏测量仪。采纳 HK-2000A 集成化脉搏传感器作为传感器对人体的脉搏心率警醒数据采集。得到的信号送入 STC89S51 单片机进行处理。单片机将采集到的脉搏心率在数码管上实时显示出来,同时还设置了脉搏测量仪的上下限报警电路。本文首先描述本设计的整体思路，然后介绍各个部分设计中的细节问题,最后提出一些完善本设计的改进意见。从脉搏波中提取人体的生理病理信息作为临床诊断和治疗的依据，历来都受到中外医学界的重视。几乎世界上所有的民族都用过“摸脉”作为诊断疾...
