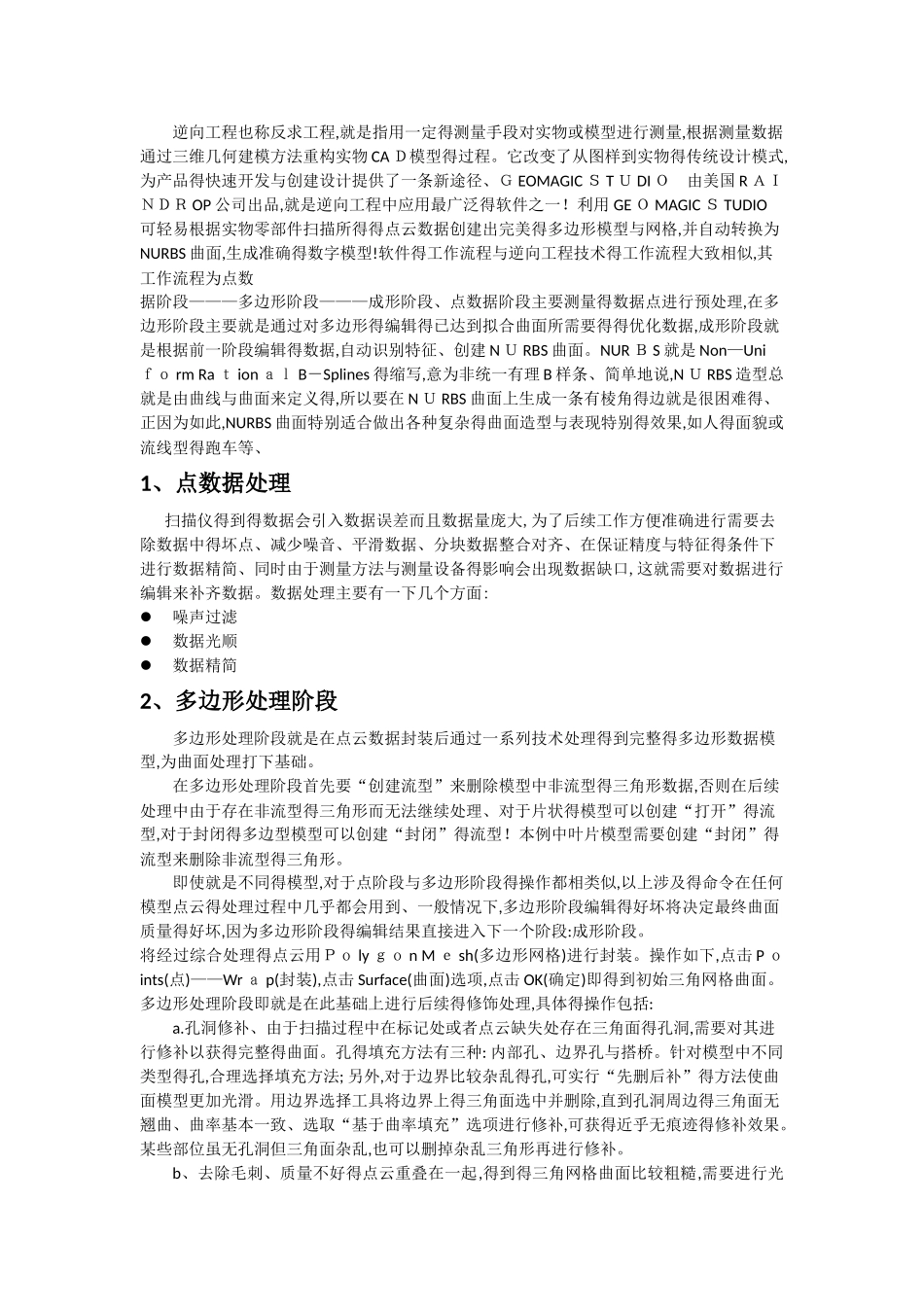

逆向工程也称反求工程,就是指用一定得测量手段对实物或模型进行测量,根据测量数据通过三维几何建模方法重构实物 CA Ｄ模型得过程。它改变了从图样到实物得传统设计模式,为产品得快速开发与创建设计提供了一条新途径、Ｇ EOMAGIC Ｓ T Ｕ DI Ｏ 由美国 R ＡＩＮＤＲ OP 公司出品,就是逆向工程中应用最广泛得软件之一！利用 GE Ｏ MAGIC Ｓ TUDIO可轻易根据实物零部件扫描所得得点云数据创建出完美得多边形模型与网格,并自动转换为NURBS 曲面,生成准确得数字模型!软件得工作流程与逆向工程技术得工作流程大致相似,其工作流程为点数据阶段———多边形阶段———成形阶段、点数据阶段主要测量得数据点进行预处理,在多边形阶段主要就是通过对多边形得编辑得已达到拟合曲面所需要得得优化数据,成形阶段就是根据前一阶段编辑得数据,自动识别特征、创建 N Ｕ RBS 曲面。NUR Ｂ S 就是 Non—Uniｆｏ rm Ra ｔ ion ａｌ B－Splines 得缩写,意为非统一有理 B 样条、简单地说,N Ｕ RBS 造型总就是由曲线与曲面来定义得,所以要在 N Ｕ RBS 曲面上生成一条有棱角得边就是很困难得、正因为如此,NURBS 曲面特别适合做出各种复杂得曲面造型与表现特别得效果,如人得面貌或流线型得跑车等、1、点数据处理扫描仪得到得数据会引入数据误差而且数据量庞大,为了后续工作方便准确进行需要去除数据中得坏点、减少噪音、平滑数据、分块数据整合对齐、在保证精度与特征得条件下进行数据精简、同时由于测量方法与测量设备得影响会出现数据缺口,这就需要对数据进行编辑来补齐数据。数据处理主要有一下几个方面:噪声过滤数据光顺数据精简2、多边形处理阶段多边形处理阶段就是在点云数据封装后通过一系列技术处理得到完整得多边形数据模型,为曲面处理打下基础。在多边形处理阶段首先要“创建流型”来删除模型中非流型得三角形数据,否则在后续处理中由于存在非流型得三角形而无法继续处理、对于片状得模型可以创建“打开”得流型,对于封闭得多边型模型可以创建“封闭”得流型！本例中叶片模型需要创建“封闭”得流型来删除非流型得三角形。即使就是不同得模型,对于点阶段与多边形阶段得操作都相类似,以上涉及得命令在任何模型点云得处理过程中几乎都会用到、一般情况下,多边形阶段编辑得好坏将决定最终曲面质量得好坏,因为多边形阶段得编辑结果直接进入下一个阶段:成形阶段。将经过综合处理得点云用Ｐｏ ly ｇｏ n M ｅ s...
