基于PLC全自动药品包装机系统设计样本

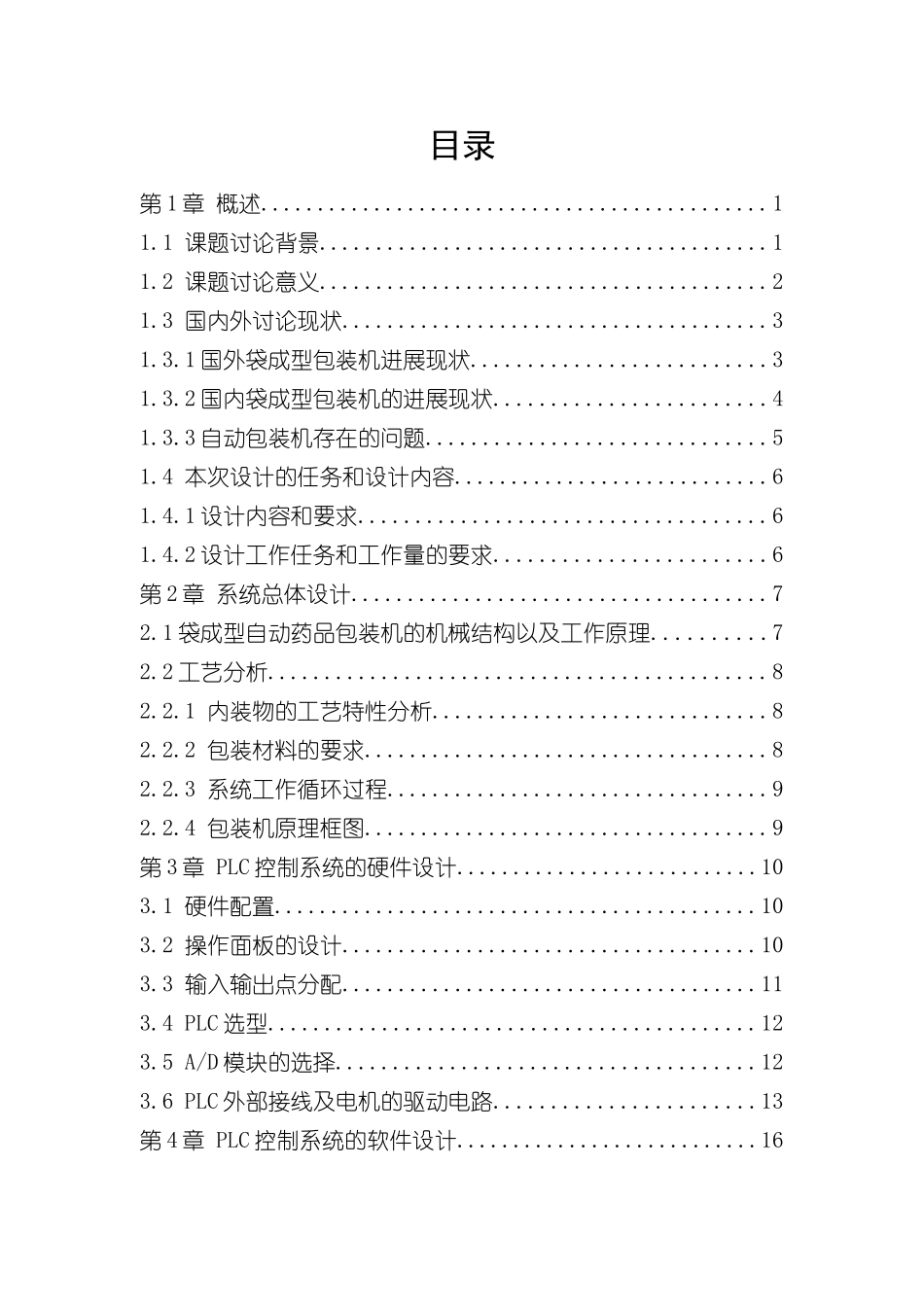

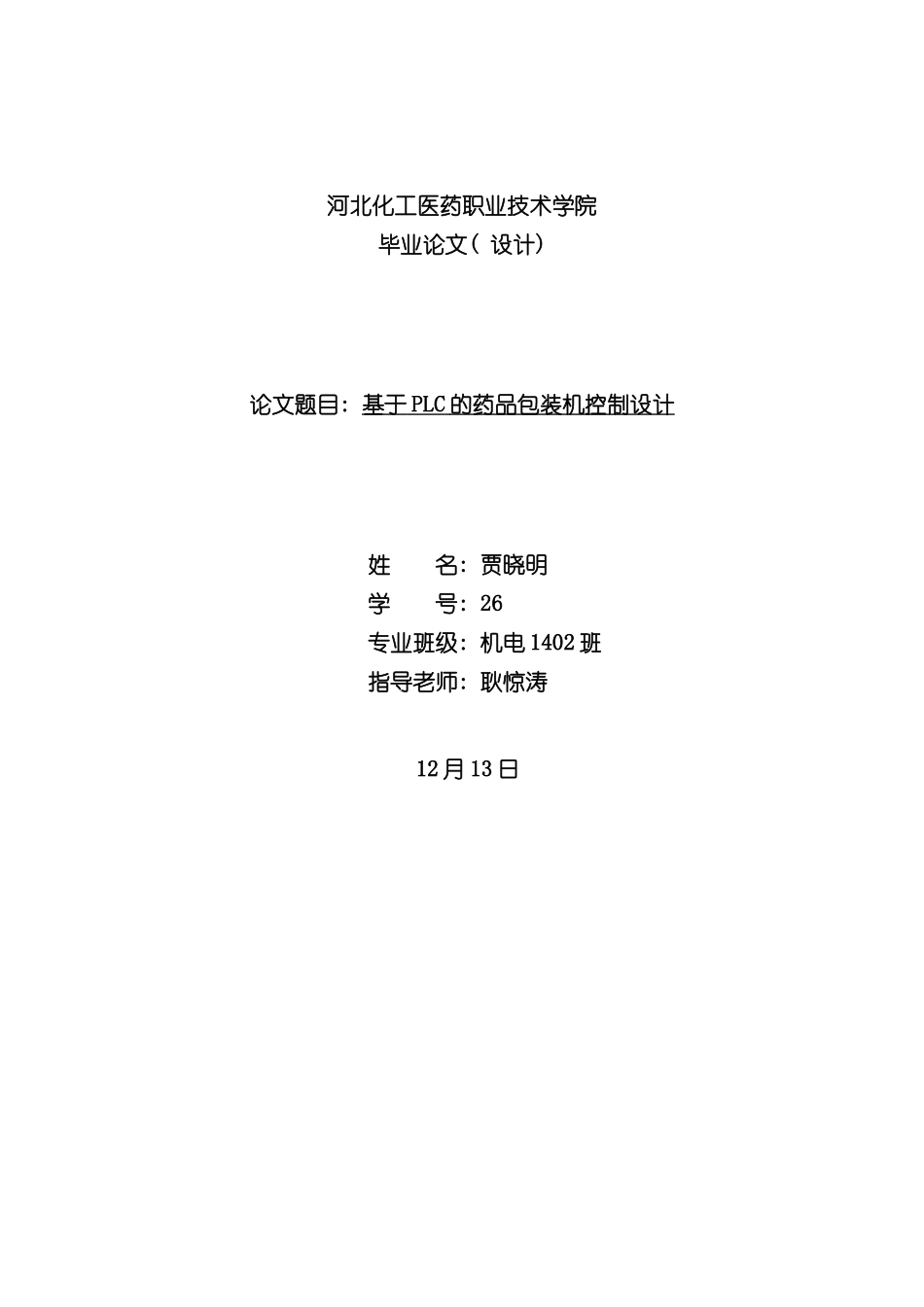

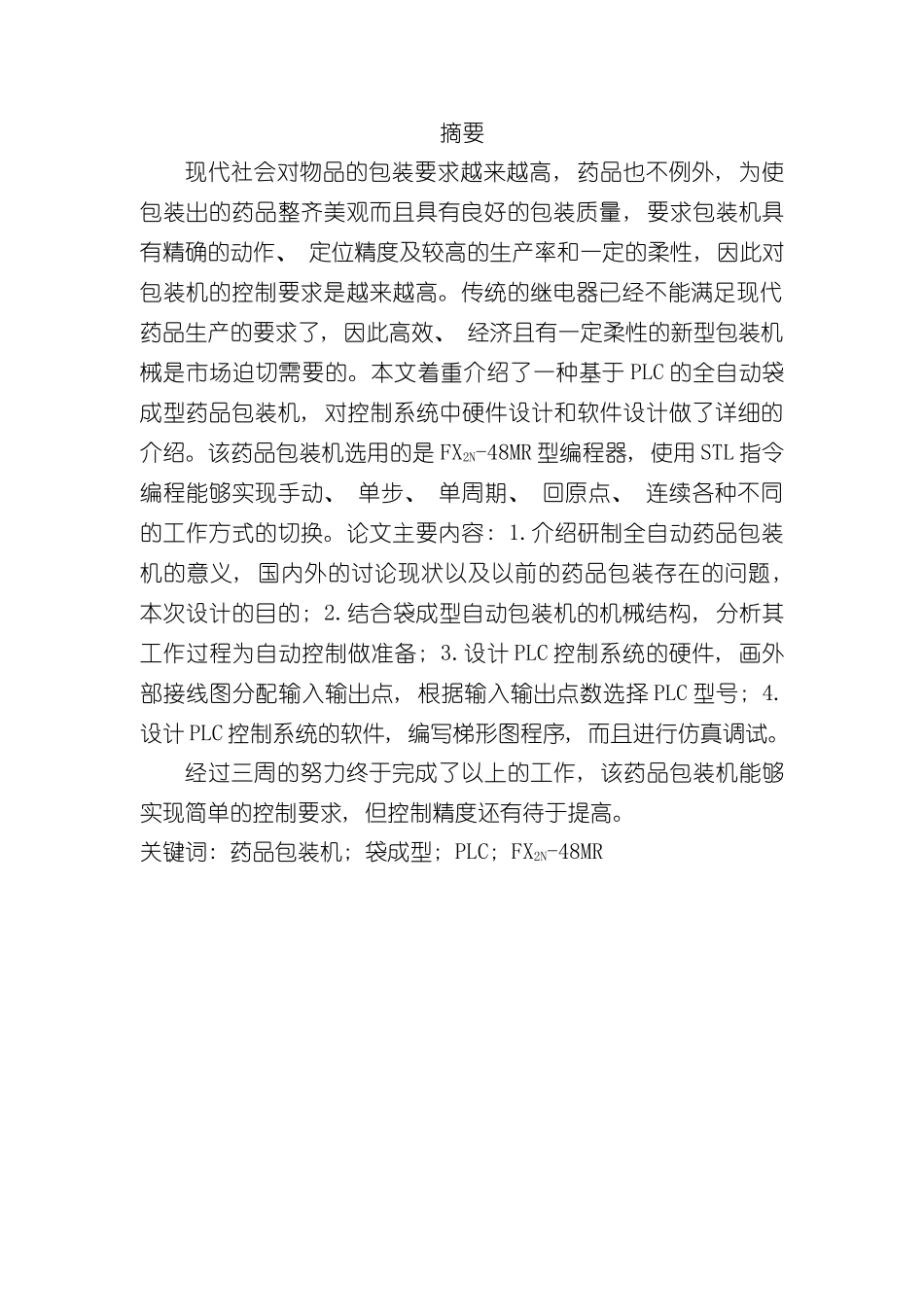

河北化工医药职业技术学院毕业论文( 设计) 论文题目: 基于 PLC 的药品包装机控制设计 姓 名: 贾晓明学 号: 26专业班级: 机电 1402 班指导老师: 耿惊涛 12 月 13 日摘要现代社会对物品的包装要求越来越高, 药品也不例外, 为使包装出的药品整齐美观而且具有良好的包装质量, 要求包装机具有精确的动作、 定位精度及较高的生产率和一定的柔性, 因此对包装机的控制要求是越来越高。传统的继电器已经不能满足现代药品生产的要求了, 因此高效、 经济且有一定柔性的新型包装机械是市场迫切需要的。本文着重介绍了一种基于 PLC 的全自动袋成型药品包装机, 对控制系统中硬件设计和软件设计做了详细的介绍。该药品包装机选用的是 FX2N-48MR 型编程器, 使用 STL 指令编程能够实现手动、 单步、 单周期、 回原点、 连续各种不同的工作方式的切换。论文主要内容: 1.介绍研制全自动药品包装机的意义, 国内外的讨论现状以及以前的药品包装存在的问题, 本次设计的目的; 2.结合袋成型自动包装机的机械结构, 分析其工作过程为自动控制做准备; 3.设计 PLC 控制系统的硬件, 画外部接线图分配输入输出点, 根据输入输出点数选择 PLC 型号; 4.设计 PLC 控制系统的软件, 编写梯形图程序, 而且进行仿真调试。经过三周的努力终于完成了以上的工作, 该药品包装机能够实现简单的控制要求, 但控制精度还有待于提高。关键词: 药品包装机; 袋成型; PLC; FX2N-48MR目录第 1 章 概述.............................................11.1 课题讨论背景........................................11.2 课题讨论意义........................................21.3 国内外讨论现状......................................31.3.1 国外袋成型包装机进展现状..........................31.3.2 国内袋成型包装机的进展现状........................41.3.3 自动包装机存在的问题..............................51.4 本次设计的任务和设计内容............................61.4.1 设计内容和要求....................................61.4.2 设计工作任务和工作量的要求........................6第 2 章 系统总体设计.....................................72.1 袋成型自动药品包装机的机械结构以及工作原理..........72.2 工艺分析............................................82.2.1 内装物的工艺特性分析.......
