基于PLC的两台电动机顺序启动顺序停止控制设计样本VIP专享

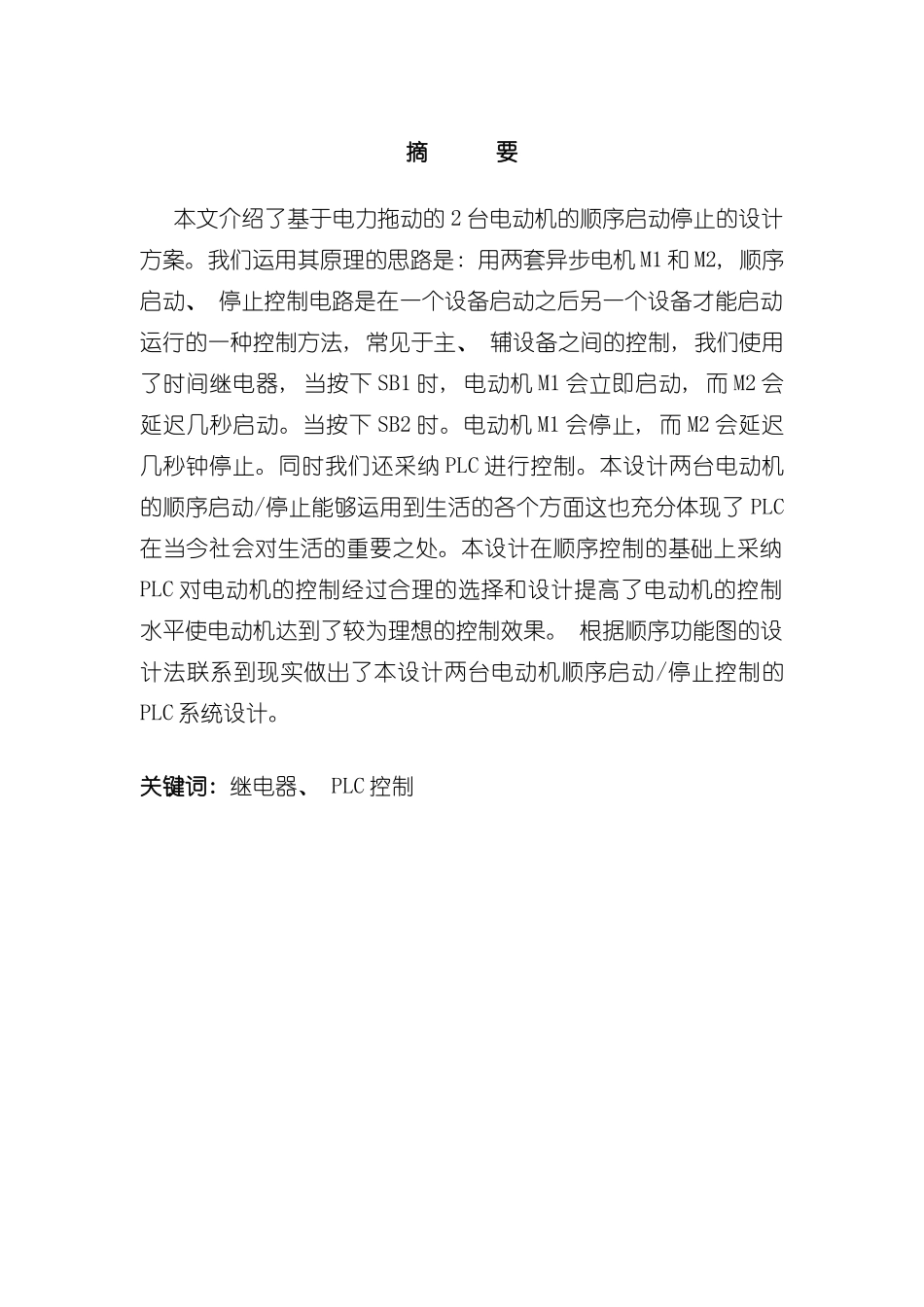

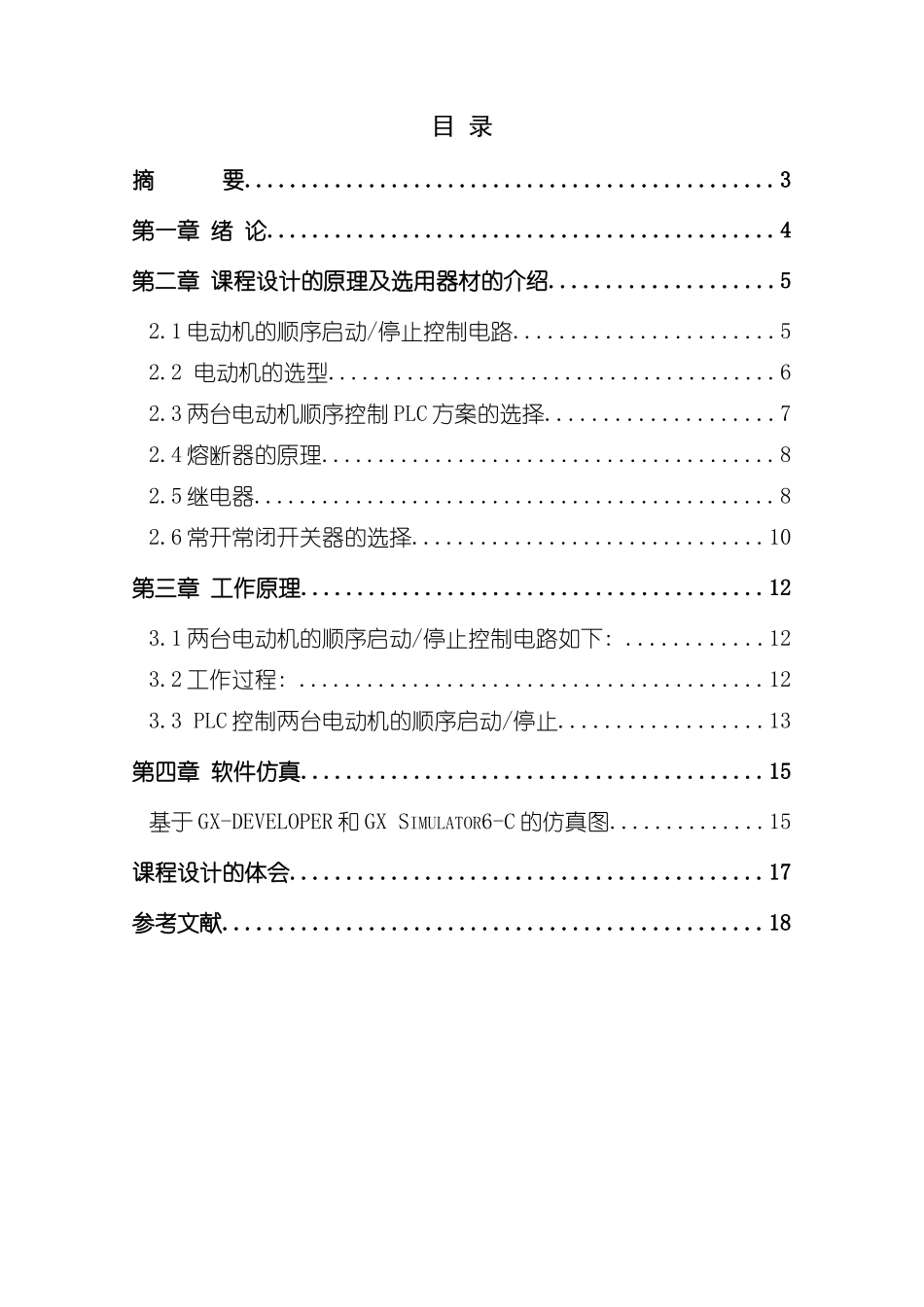

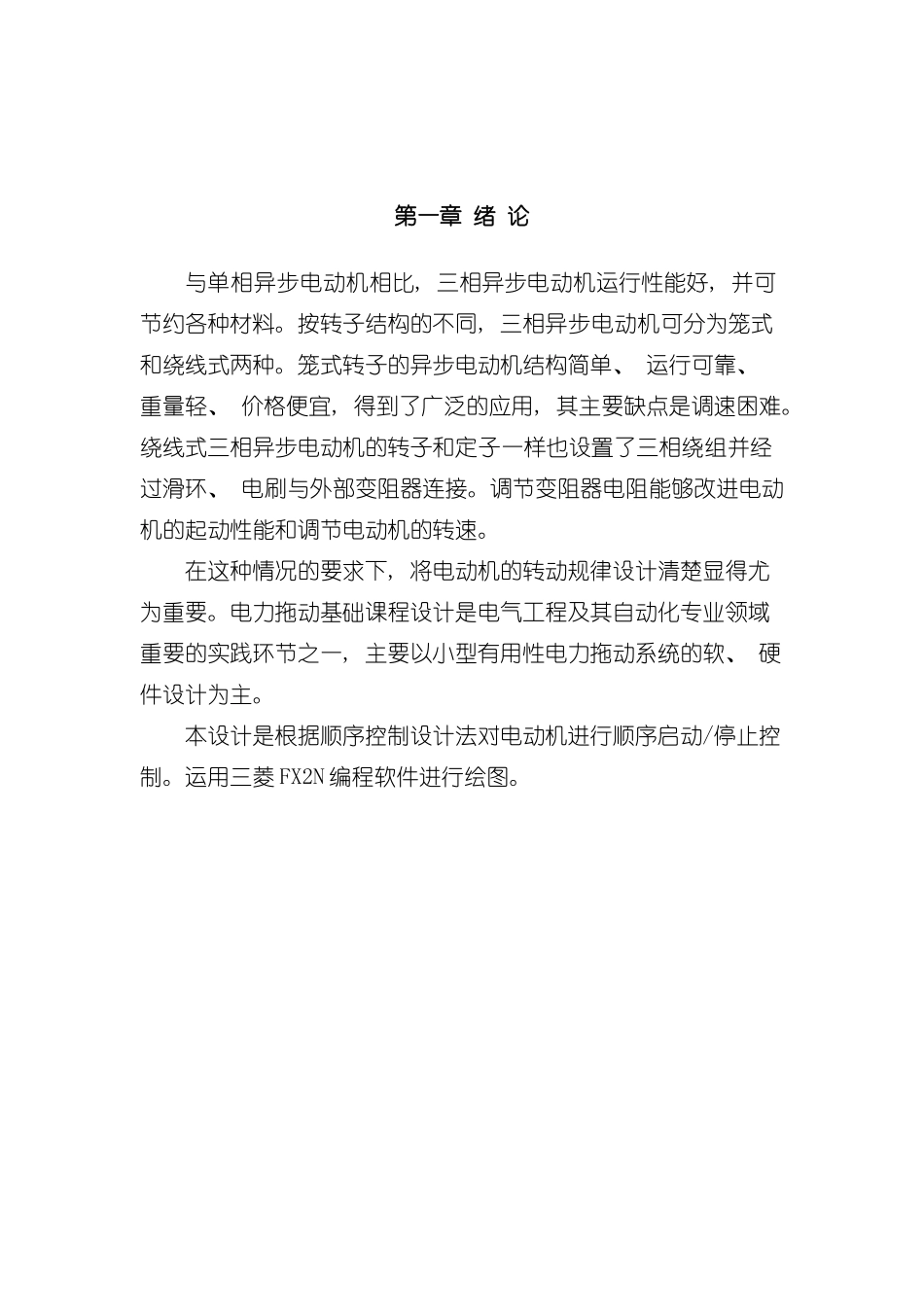

目 录摘 要...............................................3第一章 绪 论.............................................4第二章 课程设计的原理及选用器材的介绍....................52.1 电动机的顺序启动/停止控制电路.......................52.2 电动机的选型........................................62.3 两台电动机顺序控制 PLC 方案的选择....................72.4 熔断器的原理........................................82.5 继电器..............................................82.6 常开常闭开关器的选择...............................10第三章 工作原理.........................................123.1 两台电动机的顺序启动/停止控制电路如下: ............123.2 工作过程: .........................................123.3 PLC 控制两台电动机的顺序启动/停止..................13第四章 软件仿真.........................................15基于 GX-DEVELOPER 和 GX SIMULATOR6-C 的仿真图..............15课程设计的体会..........................................17参考文献................................................18摘 要本文介绍了基于电力拖动的 2 台电动机的顺序启动停止的设计方案。我们运用其原理的思路是: 用两套异步电机 M1 和 M2, 顺序启动、 停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法, 常见于主、 辅设备之间的控制, 我们使用了时间继电器, 当按下 SB1 时, 电动机 M1 会立即启动, 而 M2 会延迟几秒启动。当按下 SB2 时。电动机 M1 会停止, 而 M2 会延迟几秒钟停止。同时我们还采纳 PLC 进行控制。本设计两台电动机的顺序启动/停止能够运用到生活的各个方面这也充分体现了 PLC在当今社会对生活的重要之处。本设计在顺序控制的基础上采纳PLC 对电动机的控制经过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。 根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC 系统设计。关键词: 继电器、 PLC 控制第一章 绪 论与单相异步电动机相比, 三相异步电动机运行性能好, 并可节约各种材料。按转子结构的不同, 三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、 运行可靠、 重量轻、 价格便宜, 得到了广泛的应用, 其...
