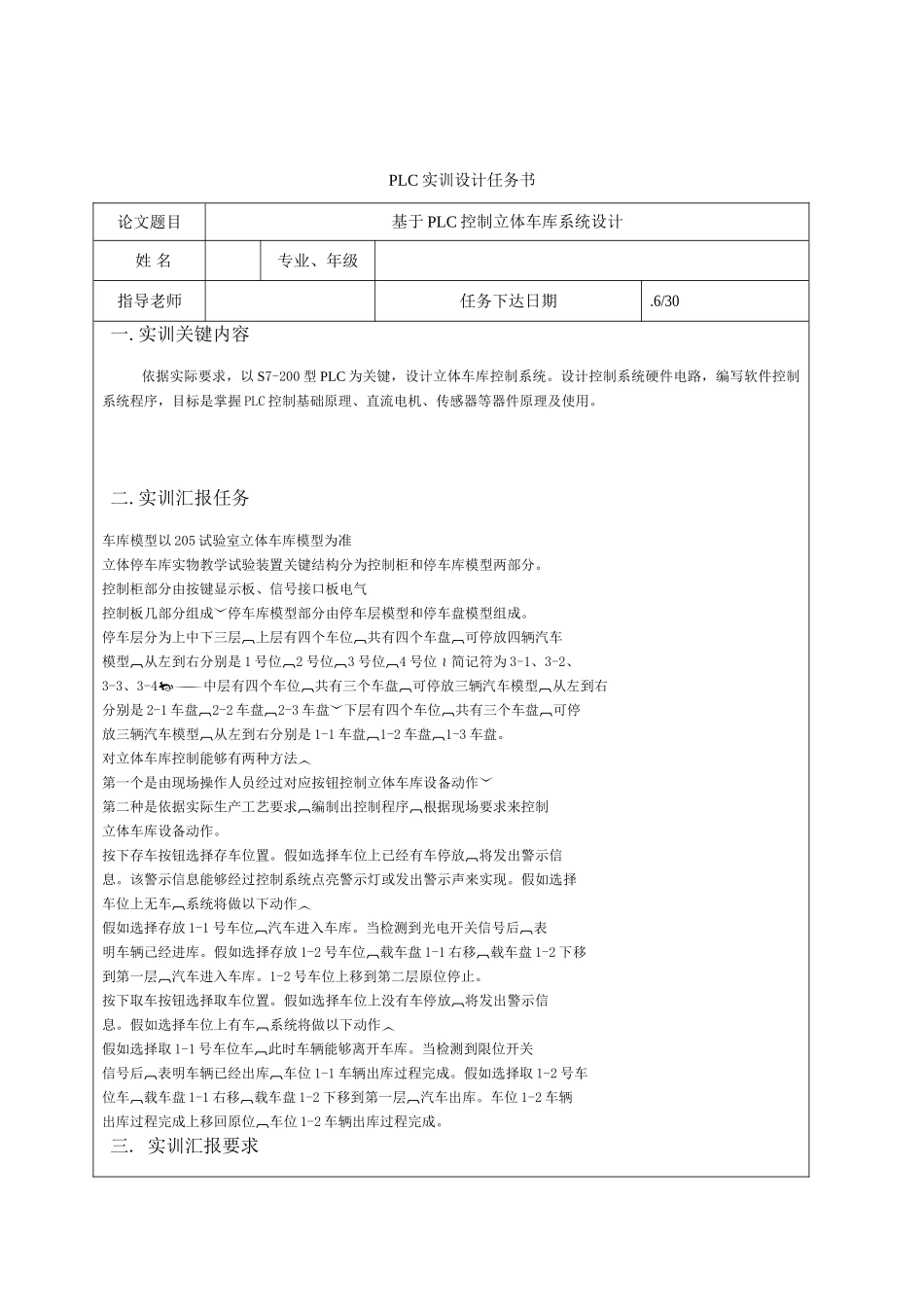

PLC 实训设计任务书论文题目基于 PLC 控制立体车库系统设计 姓 名专业、年级指导老师任务下达日期.6/30一.实训关键内容依据实际要求，以 S7-200 型 PLC 为关键，设计立体车库控制系统。设计控制系统硬件电路，编写软件控制系统程序，目标是掌握 PLC 控制基础原理、直流电机、传感器等器件原理及使用。 二.实训汇报任务车库模型以 205 试验室立体车库模型为准立体停车库实物教学试验装置关键结构分为控制柜和停车库模型两部分。控制柜部分由按键显示板、信号接口板电气控制板几部分组成停车库模型部分由停车层模型和停车盘模型组成。 停车层分为上中下三层上层有四个车位共有四个车盘可停放四辆汽车模型从左到右分别是1 号位2 号位3 号位4 号位简记符为3-1、3-2、3-3、3-4中层有四个车位共有三个车盘可停放三辆汽车模型从左到右分别是 2-1 车盘2-2 车盘2-3 车盘下层有四个车位共有三个车盘可停放三辆汽车模型从左到右分别是1-1 车盘1-2 车盘1-3 车盘。 对立体车库控制能够有两种方法 第一个是由现场操作人员经过对应按钮控制立体车库设备动作 第二种是依据实际生产工艺要求编制出控制程序根据现场要求来控制立体车库设备动作。 按下存车按钮选择存车位置。假如选择车位上已经有车停放将发出警示信息。该警示信息能够经过控制系统点亮警示灯或发出警示声来实现。假如选择车位上无车系统将做以下动作 假如选择存放 1-1 号车位汽车进入车库。当检测到光电开关信号后表明车辆己经进库。假如选择存放 1-2 号车位载车盘1-1 右移载车盘1-2 下移到第一层汽车进入车库。1-2 号车位上移到第二层原位停止。 按下取车按钮选择取车位置。假如选择车位上没有车停放将发出警示信息。假如选择车位上有车系统将做以下动作 假如选择取 1-1 号车位车此时车辆能够离开车库。当检测到限位开关信号后表明车辆已经出库车位1-1 车辆出库过程完成。假如选择取 1-2 号车位车载车盘1-1 右移载车盘1-2 下移到第一层汽车出库。车位1-2 车辆出库过程完成上移回原位车位1-2 车辆出库过程完成。 三. 实训汇报要求（1）写完整实训汇报说明书（3000字）。（2）完成系统硬件配置，合理进行地址分配，列出I/O表，画出接线图。（3）设计梯形图控制程序，并在仿真软件上调试。（4）软件仿真调试成功后，到试验室接线调试。四、实训汇报要求...
