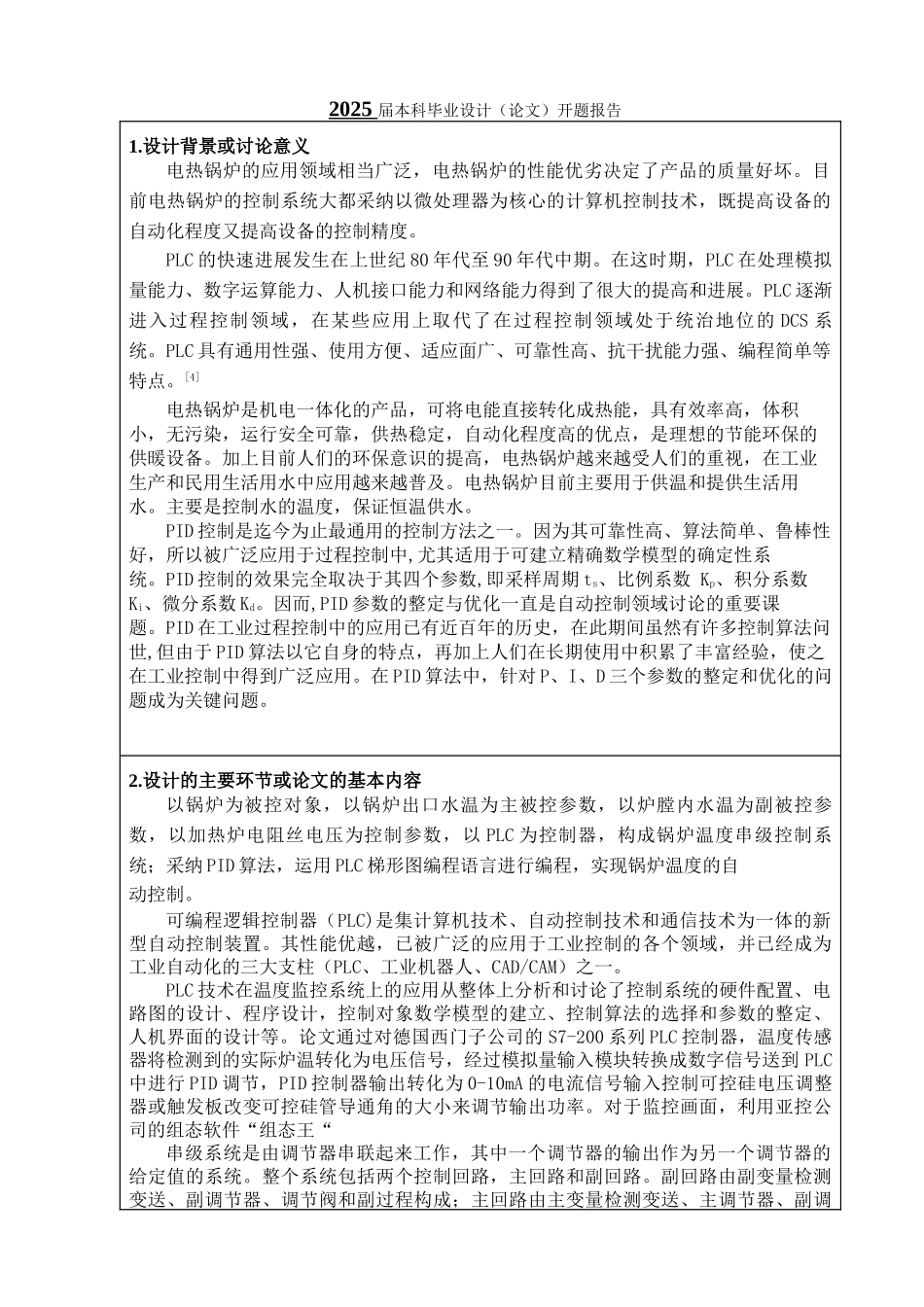

华 北 科 技 学 院2025 届本科毕业设计（论文）开题报告1.设计背景或讨论意义电热锅炉的应用领域相当广泛，电热锅炉的性能优劣决定了产品的质量好坏。目前电热锅炉的控制系统大都采纳以微处理器为核心的计算机控制技术，既提高设备的自动化程度又提高设备的控制精度。PLC 的快速进展发生在上世纪 80 年代至 90 年代中期。在这时期，PLC 在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到了很大的提高和进展。PLC 逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的 DCS 系统。PLC 具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。[4] 电热锅炉是机电一体化的产品，可将电能直接转化成热能，具有效率高，体积小，无污染，运行安全可靠，供热稳定，自动化程度高的优点，是理想的节能环保的供暖设备。加上目前人们的环保意识的提高，电热锅炉越来越受人们的重视，在工业生产和民用生活用水中应用越来越普及。电热锅炉目前主要用于供温和提供生活用水。主要是控制水的温度，保证恒温供水。 PID 控制是迄今为止最通用的控制方法之一。因为其可靠性高、算法简单、鲁棒性好，所以被广泛应用于过程控制中,尤其适用于可建立精确数学模型的确定性系统。PID 控制的效果完全取决于其四个参数,即采样周期 ts、比例系数 Kp、积分系数Ki、微分系数 Kd。因而,PID 参数的整定与优化一直是自动控制领域讨论的重要课题。PID 在工业过程控制中的应用已有近百年的历史，在此期间虽然有许多控制算法问世,但由于 PID 算法以它自身的特点，再加上人们在长期使用中积累了丰富经验，使之在工业控制中得到广泛应用。在 PID 算法中，针对 P、I、D 三个参数的整定和优化的问题成为关键问题。2.设计的主要环节或论文的基本内容以锅炉为被控对象，以锅炉出口水温为主被控参数，以炉膛内水温为副被控参数，以加热炉电阻丝电压为控制参数，以 PLC 为控制器，构成锅炉温度串级控制系统；采纳 PID 算法，运用 PLC 梯形图编程语言进行编程，实现锅炉温度的自动控制。可编程逻辑控制器（PLC)是集计算机技术、自动控制技术和通信技术为一体的新型自动控制装置。其性能优越，已被广泛的应用于工业控制的各个领域，并已经成为工业自动化的三大支柱（PLC、工业机器人、CAD/CAM）之一。PLC 技术在温度监控系统上的应用从整体上分析和讨论了控制系统的硬件配置、电路图的设计、程序设计，控...
