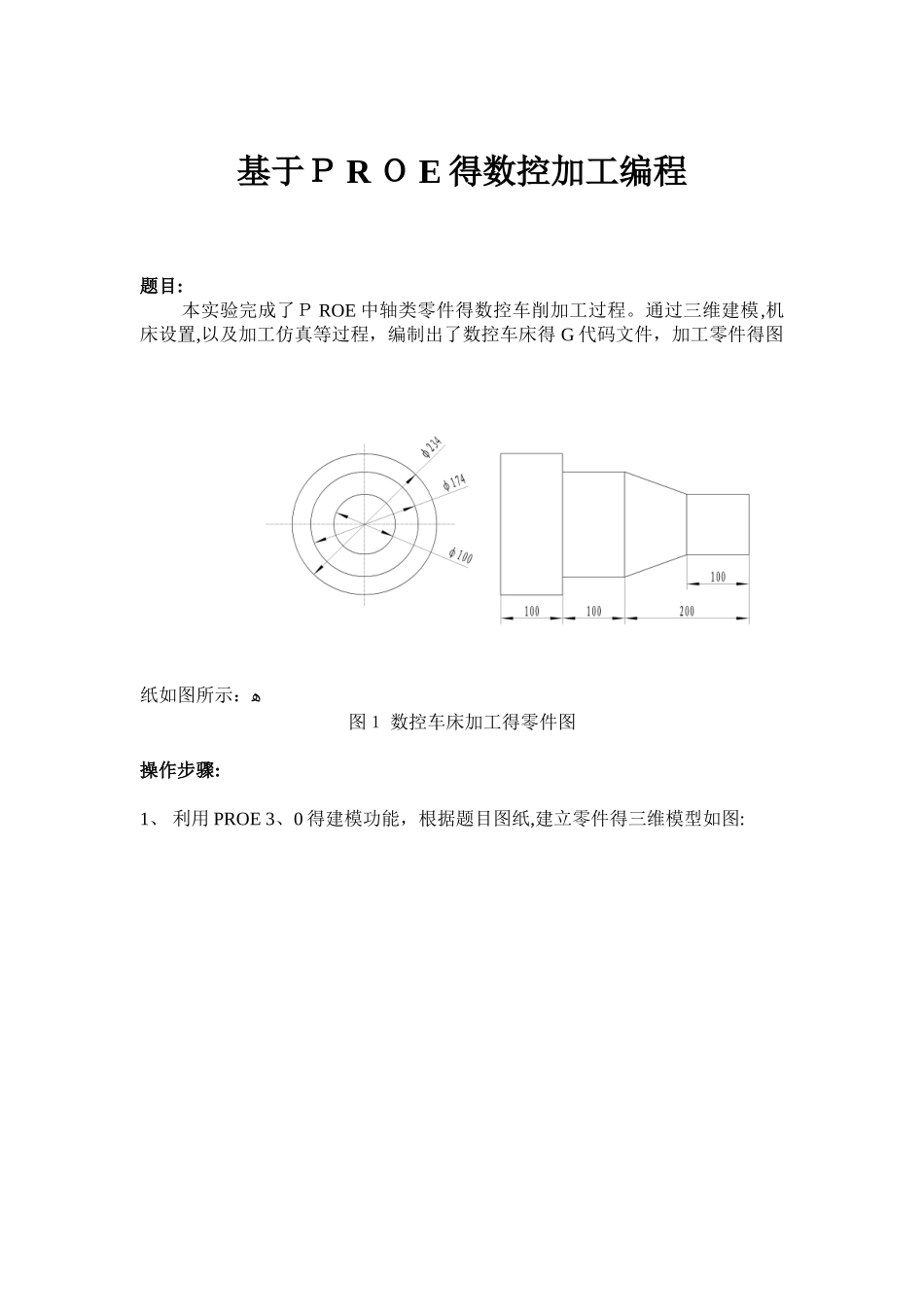

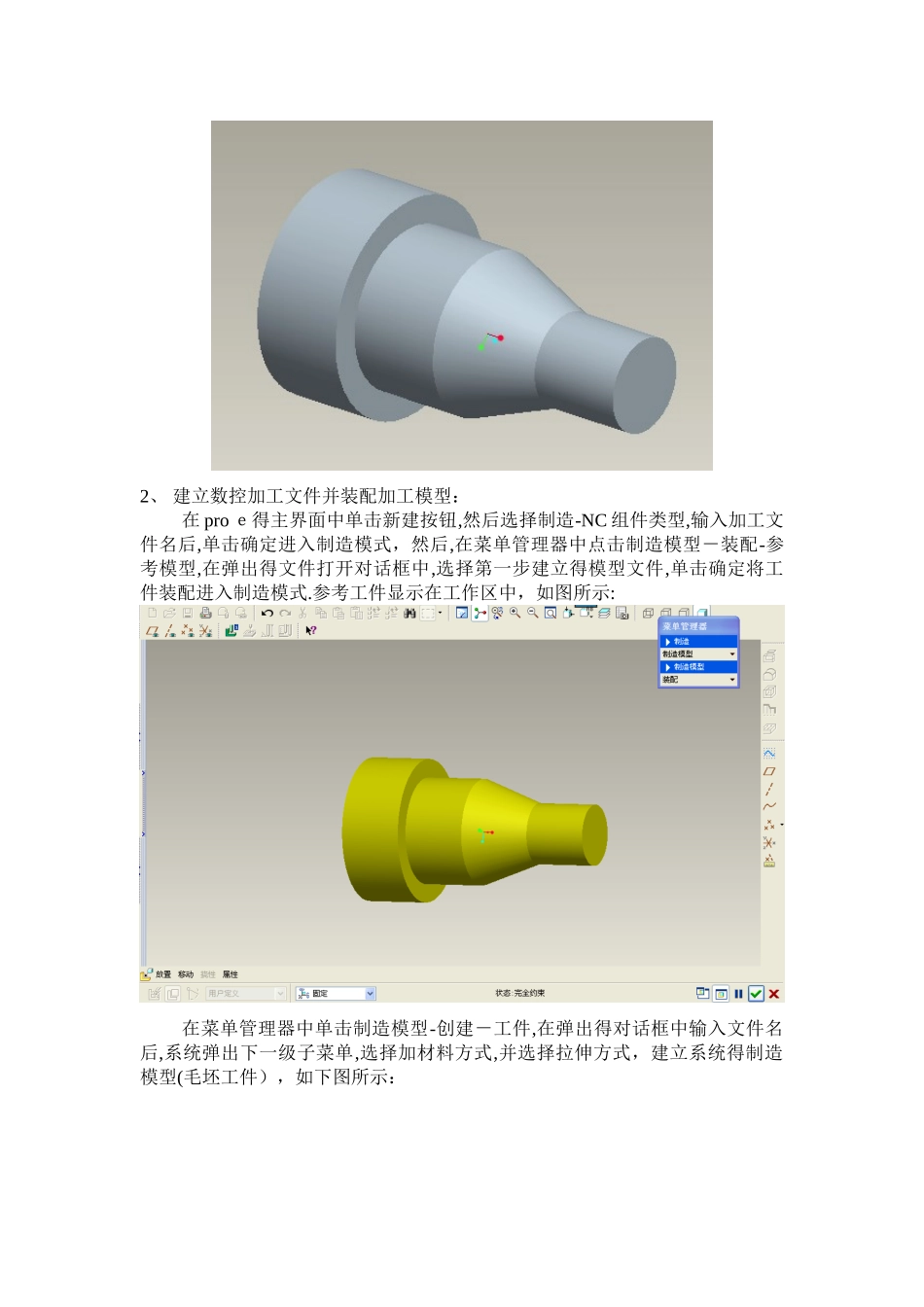

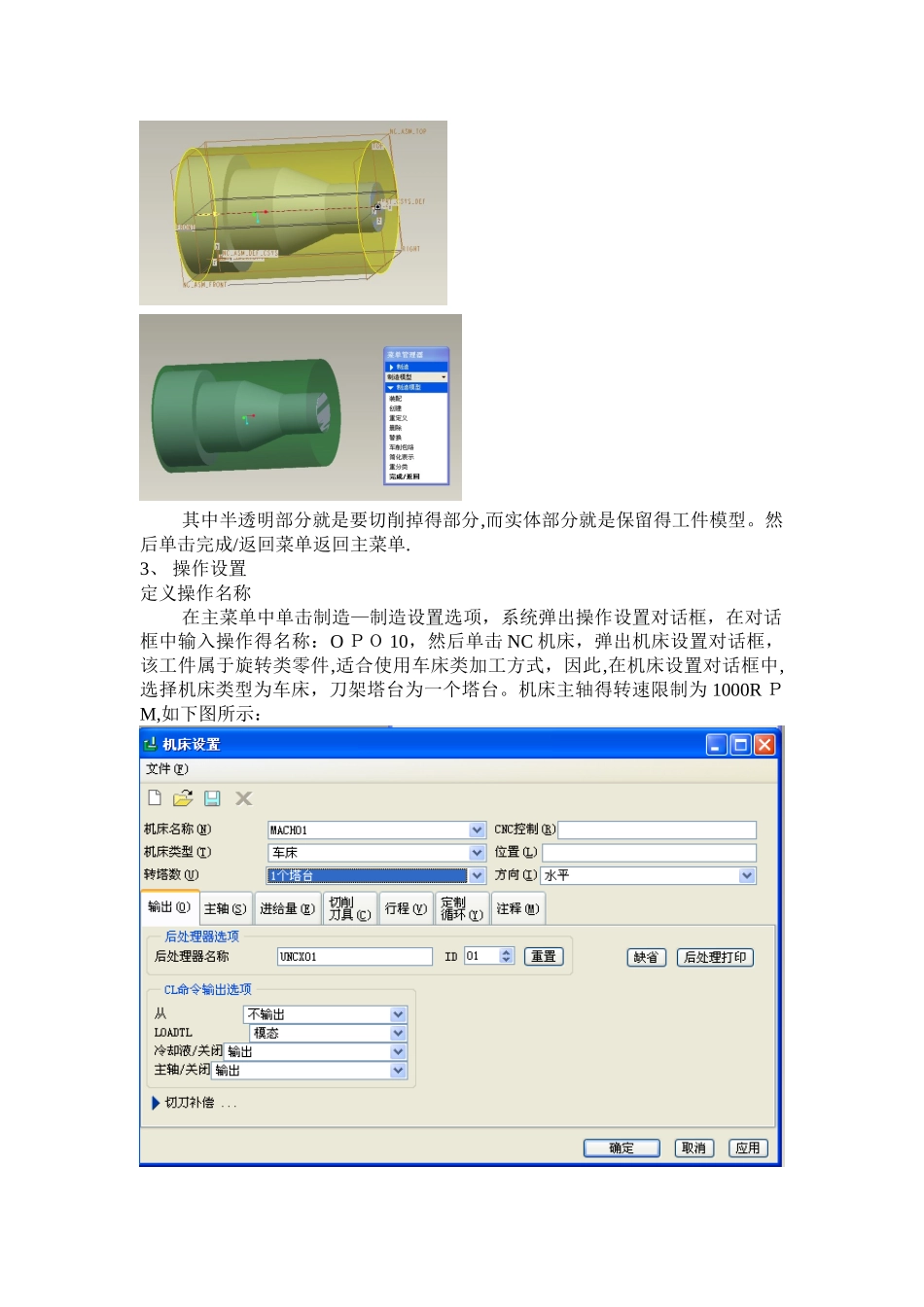

基于Ｐ R Ｏ E 得数控加工编程题目:本实验完成了Ｐ ROE 中轴类零件得数控车削加工过程。通过三维建模,机床设置,以及加工仿真等过程，编制出了数控车床得 G 代码文件，加工零件得图纸如图所示：ﻫ图１ 数控车床加工得零件图操作步骤:1、 利用 PROE 3、0 得建模功能，根据题目图纸,建立零件得三维模型如图:2、 建立数控加工文件并装配加工模型：在 pro ｅ得主界面中单击新建按钮,然后选择制造-NC 组件类型,输入加工文件名后,单击确定进入制造模式，然后,在菜单管理器中点击制造模型－装配-参考模型,在弹出得文件打开对话框中,选择第一步建立得模型文件,单击确定将工件装配进入制造模式.参考工件显示在工作区中，如图所示:在菜单管理器中单击制造模型-创建－工件,在弹出得对话框中输入文件名后,系统弹出下一级子菜单,选择加材料方式,并选择拉伸方式，建立系统得制造模型(毛坯工件），如下图所示： 其中半透明部分就是要切削掉得部分,而实体部分就是保留得工件模型。然后单击完成/返回菜单返回主菜单.3、 操作设置定义操作名称在主菜单中单击制造—制造设置选项，系统弹出操作设置对话框，在对话框中输入操作得名称：O ＰＯ 10，然后单击 NC 机床，弹出机床设置对话框，该工件属于旋转类零件,适合使用车床类加工方式，因此,在机床设置对话框中,选择机床类型为车床，刀架塔台为一个塔台。机床主轴得转速限制为 1000R ＰM,如下图所示：定义机床坐标系与退刀面在以上步骤中得操作设置对话框中,单击加工零点选择按钮,工件模型中，以工件得端面与主轴为参考,作出一个参考坐标系，作为机床得加工零点，然后，将退刀面设置在距离加工零点 50mm 处,如下图所示： 4、区域车削设置刀具参数在菜单中单击制造－加工—NC 序列，系统弹出加工菜单,在加工菜单中单击加工—区域—完成命令，系统显示出序列设置菜单,使用系统默认得刀具与参数选择,单击完成。系统弹出刀具设置对话框，在该对话框中设置好刀具得参数后，单击应用与确定.设置加工过程参数在菜单中,单击制造参数中得设置命令，系统弹出参数树对话框，对相应得参数进行相应得设置，在该实验中，将车削运动得进给速度设置为 200，每一刀得进刀深度设置为 2，主轴得转速设置为 1 ０ 00,其余参数采纳系统默认得参数。然后，单击文件菜单中得保存按钮，输入文件名将该设置保存。选择加工区域在加工过程参数设置完成后,系统弹出“CL 数据”文本文件与定制对话框,在定制对话框中...
