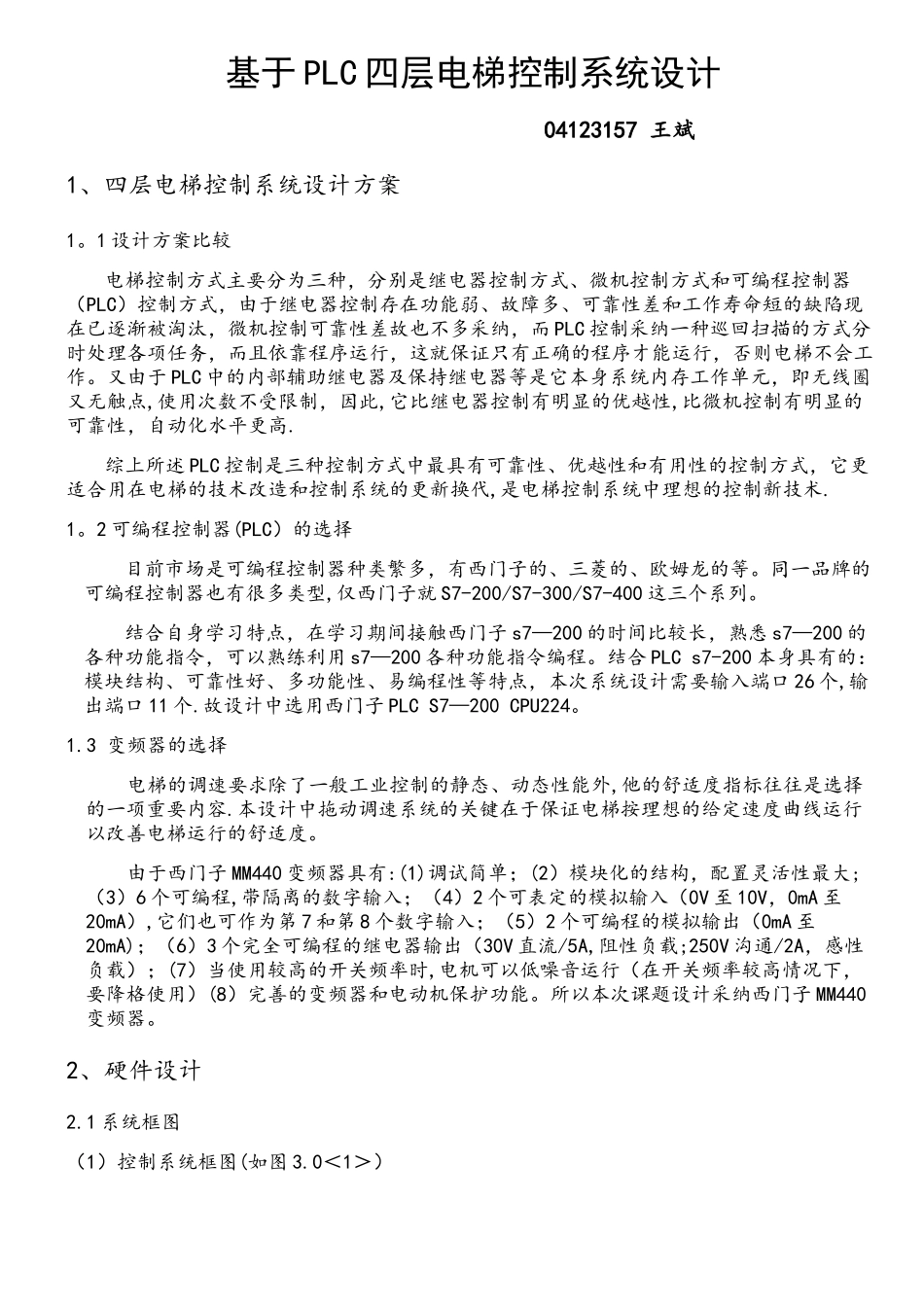

基于 PLC 四层电梯控制系统设计04123157 王斌1、四层电梯控制系统设计方案1。1 设计方案比较电梯控制方式主要分为三种，分别是继电器控制方式、微机控制方式和可编程控制器（PLC）控制方式，由于继电器控制存在功能弱、故障多、可靠性差和工作寿命短的缺陷现在已逐渐被淘汰，微机控制可靠性差故也不多采纳，而 PLC 控制采纳一种巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作。又由于 PLC 中的内部辅助继电器及保持继电器等是它本身系统内存工作单元，即无线圈又无触点,使用次数不受限制，因此,它比继电器控制有明显的优越性,比微机控制有明显的可靠性，自动化水平更高.综上所述 PLC 控制是三种控制方式中最具有可靠性、优越性和有用性的控制方式，它更适合用在电梯的技术改造和控制系统的更新换代,是电梯控制系统中理想的控制新技术.1。2 可编程控制器(PLC）的选择目前市场是可编程控制器种类繁多，有西门子的、三菱的、欧姆龙的等。同一品牌的可编程控制器也有很多类型,仅西门子就 S7-200/S7-300/S7-400 这三个系列。结合自身学习特点，在学习期间接触西门子 s7—200 的时间比较长，熟悉 s7—200 的各种功能指令，可以熟练利用 s7—200 各种功能指令编程。结合 PLC s7-200 本身具有的：模块结构、可靠性好、多功能性、易编程性等特点，本次系统设计需要输入端口 26 个,输出端口 11 个.故设计中选用西门子 PLC S7—200 CPU224。1.3 变频器的选择 电梯的调速要求除了一般工业控制的静态、动态性能外,他的舒适度指标往往是选择的一项重要内容.本设计中拖动调速系统的关键在于保证电梯按理想的给定速度曲线运行以改善电梯运行的舒适度。 由于西门子 MM440 变频器具有:(1)调试简单；(2）模块化的结构，配置灵活性最大;（3）6 个可编程,带隔离的数字输入；（4）2 个可表定的模拟输入（0V 至 10V，0mA 至20mA）,它们也可作为第 7 和第 8 个数字输入；（5）2 个可编程的模拟输出（0mA 至20mA)；（6）3 个完全可编程的继电器输出（30V 直流/5A,阻性负载;250V 沟通/2A，感性负载）；(7）当使用较高的开关频率时,电机可以低噪音运行（在开关频率较高情况下，要降格使用）(8）完善的变频器和电动机保护功能。所以本次课题设计采纳西门子 MM440变频器。2、硬件设计2.1 系统框图（1）控制系统框图(如图 3.0＜1＞） 图 2.0＜1＞ 控制系统框图（2...
