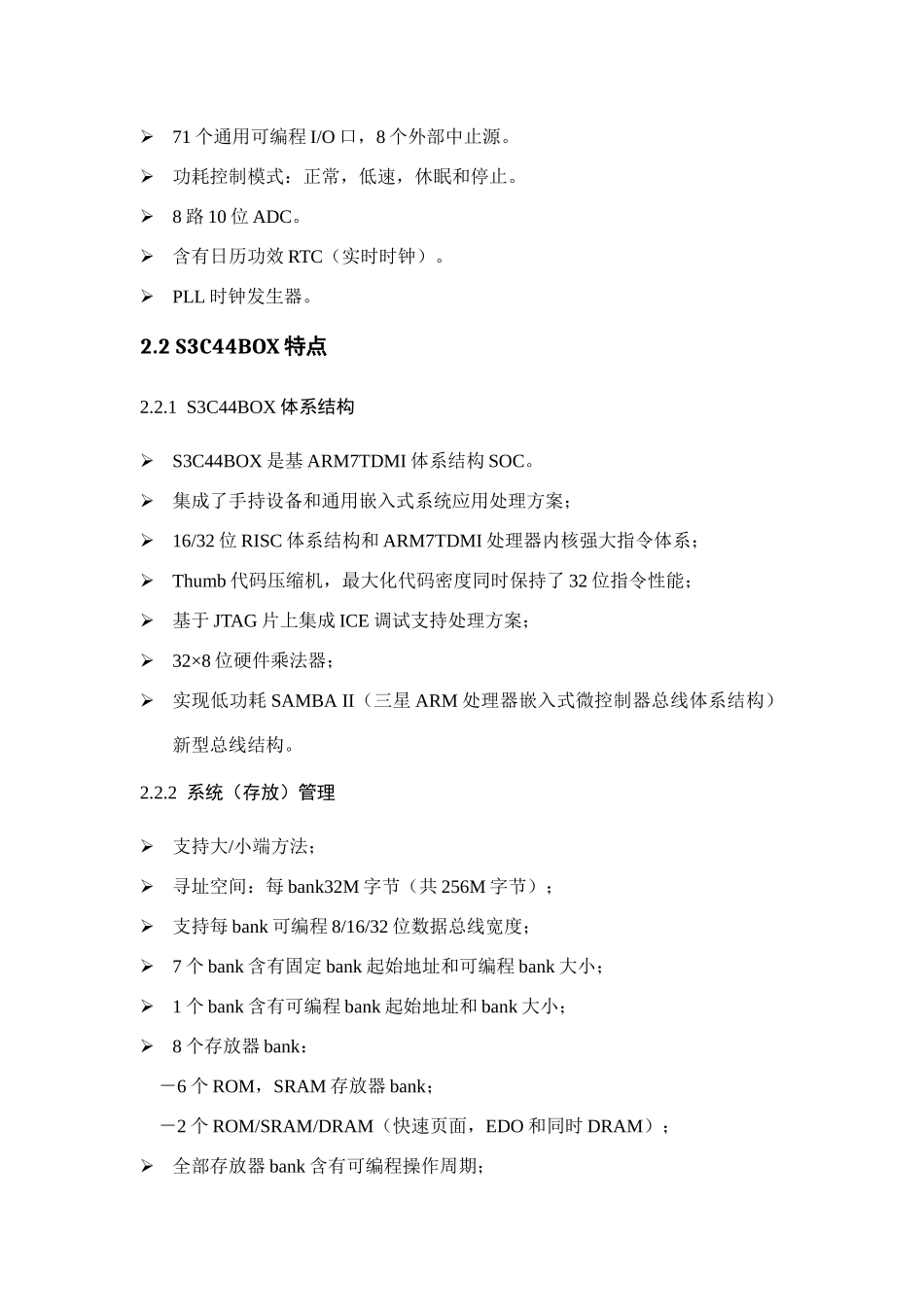

基于 S3C44BOX 电子词典软件设计和实现1 概述此次基于 ARM7 电子词典系统开发作业，由我们小组 4 人合作完成，其中我关键负责软件方面开发，所做方面有英译汉软件功效实现，输入值软件识别功效实现和看门狗定时器实现。因为不怎么熟悉 arm 开发，基础是看着书做，设计思绪和方法、功效实现也全部是书上怎么来，自己就怎么实现，期望傅老师谅解，这块基础确实微弱。2 S3C44BOX 处理器介绍2.1 S3C44BOX 介绍S3C44BOX 微处理器片类集成 ARM7TDMI 核，实行 0.25μm CMOS 工艺制造，并在 ARM7TDMI 核基础上集成了丰富外围功效模块，便于低成本设计嵌入式系统应用系统。片上集成关键功效以下：在 ARM7TDMI 基础上增加至 8KBCache。外部扩充存放器控制器（FP/EDO/SDRAM 控制，片选逻辑）。LCD 控制器(最大支持 256 色 DSTN)，并带有一个 LCD 专用 DMA 通道。2 个通用 DMA 通道 2 个带外部请求引脚 DMA 通道。2 个带有握手协议 UART，1 个 SIO。1 个多主 I2C 总线控制器。1 个 I2S 总线控制器。5 个 PWM 定时器及 1 个内部定时器。看门狗定时器。71 个通用可编程 I/O 口，8 个外部中止源。功耗控制模式：正常，低速，休眠和停止。8 路 10 位 ADC。含有日历功效 RTC（实时时钟）。PLL 时钟发生器。2.2 S3C44BOX 特点2.2.1 S3C44BOX 体系结构 S3C44BOX 是基 ARM7TDMI 体系结构 SOC。集成了手持设备和通用嵌入式系统应用处理方案；16/32 位 RISC 体系结构和 ARM7TDMI 处理器内核强大指令体系； Thumb 代码压缩机，最大化代码密度同时保持了 32 位指令性能；基于 JTAG 片上集成 ICE 调试支持处理方案； 32×8 位硬件乘法器； 实现低功耗 SAMBA II（三星 ARM 处理器嵌入式微控制器总线体系结构）新型总线结构。2.2.2 系统（存放）管理支持大/小端方法； 寻址空间：每 bank32M 字节（共 256M 字节）； 支持每 bank 可编程 8/16/32 位数据总线宽度； 7 个 bank 含有固定 bank 起始地址和可编程 bank 大小；1 个 bank 含有可编程 bank 起始地址和 bank 大小；8 个存放器 bank： －6 个 ROM，SRAM 存放器 bank； －2 个 ROM/SRAM/DRAM（快速页面，EDO 和同时 DRAM）；全部存放器 bank 含有可编程操作周期；支持外部等候信号延长总线周期； 支持掉电时 DRAM...
