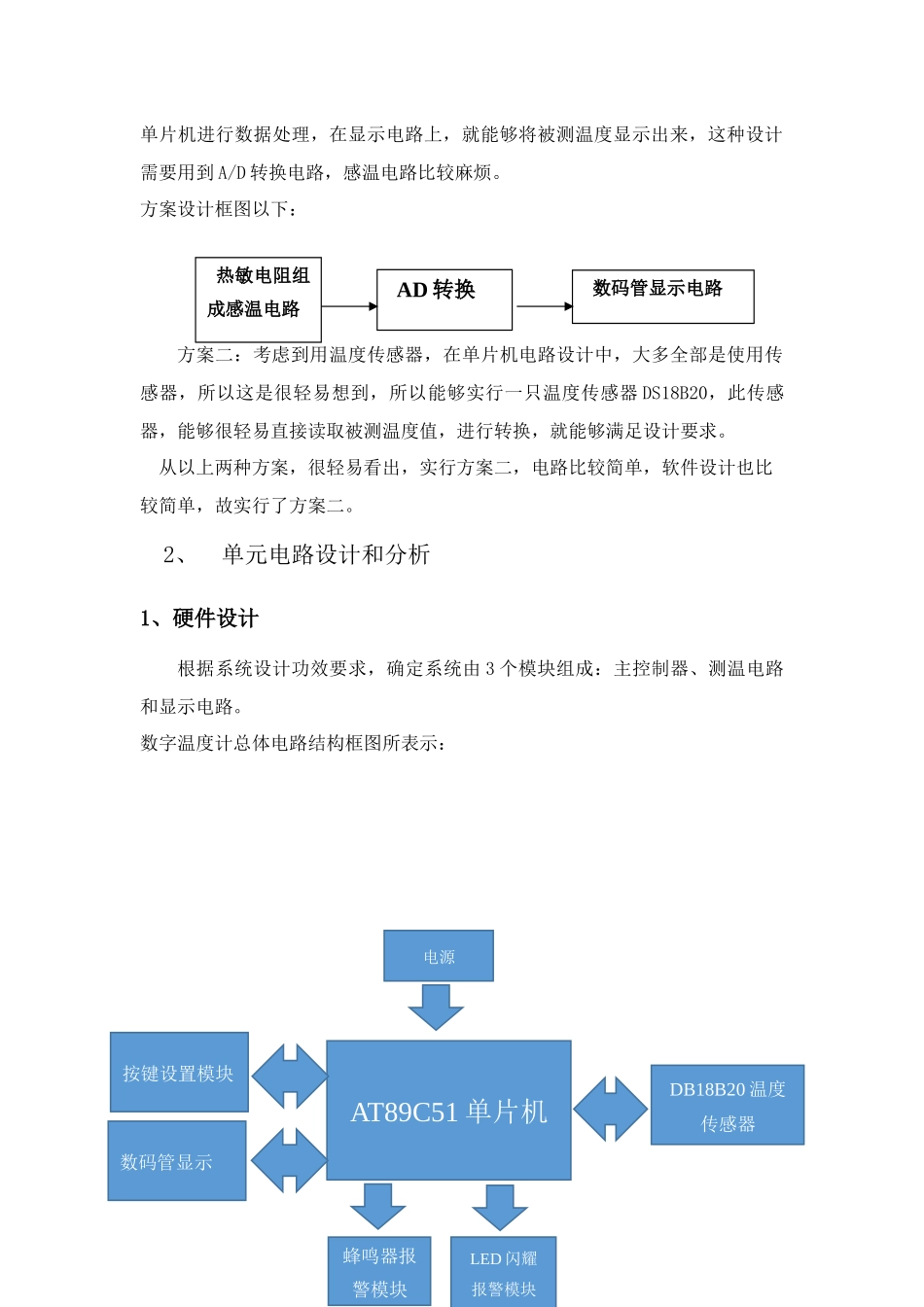

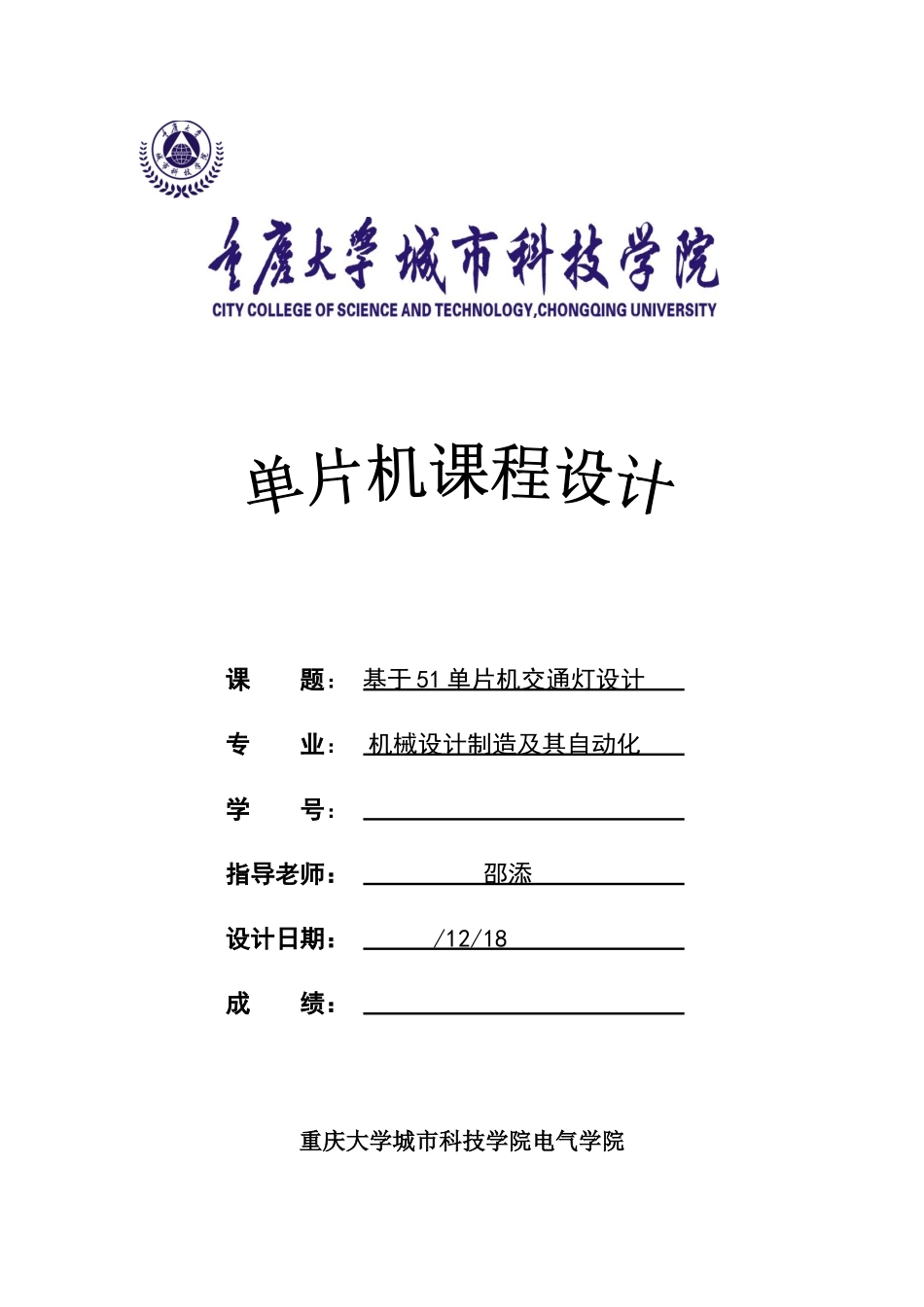

课 题： 基于 51 单片机交通灯设计专 业： 机械设计制造及其自动化学 号：指导老师： 邵添设计日期：/12/18成 绩：重庆大学城市科技学院电气学院基于 51 单片机数字温度计设计汇报一、设计目标作用本设计是一款简单有用小型数字温度计，所实行关键元件有传感器DS18B20 ， 单 片 机 AT89C52 ， ， 四 位 共 阴 极 数 码 管 一 个 ， 电 容 电 阻 若 干 。DS18B20 支 持 “ 一 线 总 线 ” 接 口 ， 测 量 温 度 范 围 -55°C~+125°C 。 在 -10~+85°C 范围内,精度为±0.5°C。18B20 精度较差，为± 2°C 。现场温度直接以“一线总线”数字方法传输，大大提升了系统抗干扰性。适合于恶劣环境现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。此次数字温度计设计共分为五部分，主控制器，LED 显示部分，传感器部分，复位部分，按键设置部分，时钟电路。主控制器即单片机部分，用于存放程序和控制电路；LED 显示部分是指四位共阴极数码管，用来显示温度；传感器部分，即温度传感器，用来采集温度，进行温度转换；复位部分，即复位电路，按键部分用来设置上下限报警温度。测量总过程是，传感器采集到外部环境温度，并进行转换后传到单片机，经过单片机处理判定后将温度传输到数码管显示。 二、设计要求（1）．利用 DS18B20 传感器实时检测温度并显示。（2）．利用数码管实时显示温度。（3）．当温度超出或低于设定值时蜂鸣器报警，LED 闪耀指示。（4）.能够手动设置上限和下限报警温度。三、设计具体实现1、系统概述方案一： 因为本设计是测温电路，能够使用热敏电阻之类器件利用其感温效应，在将随被测温度改变电压或电流采集过来，进行 A/D 转换后，就能够用单片机进行数据处理，在显示电路上，就能够将被测温度显示出来，这种设计需要用到 A/D 转换电路，感温电路比较麻烦。方案设计框图以下： 方案二：考虑到用温度传感器，在单片机电路设计中，大多全部是使用传感器，所以这是很轻易想到，所以能够实行一只温度传感器 DS18B20，此传感器，能够很轻易直接读取被测温度值，进行转换，就能够满足设计要求。从以上两种方案，很轻易看出，实行方案二，电路比较简单，软件设计也比较简单，故实行了方案二。2、 单元电路设计和分析1、硬件设计根据系统设计功效要求，确定系统由 3 个模块组成：主控制器、测温电路和显示电路。数字温度计总体电路结构框...
