基于单片机Wifi无线通信方案Demo

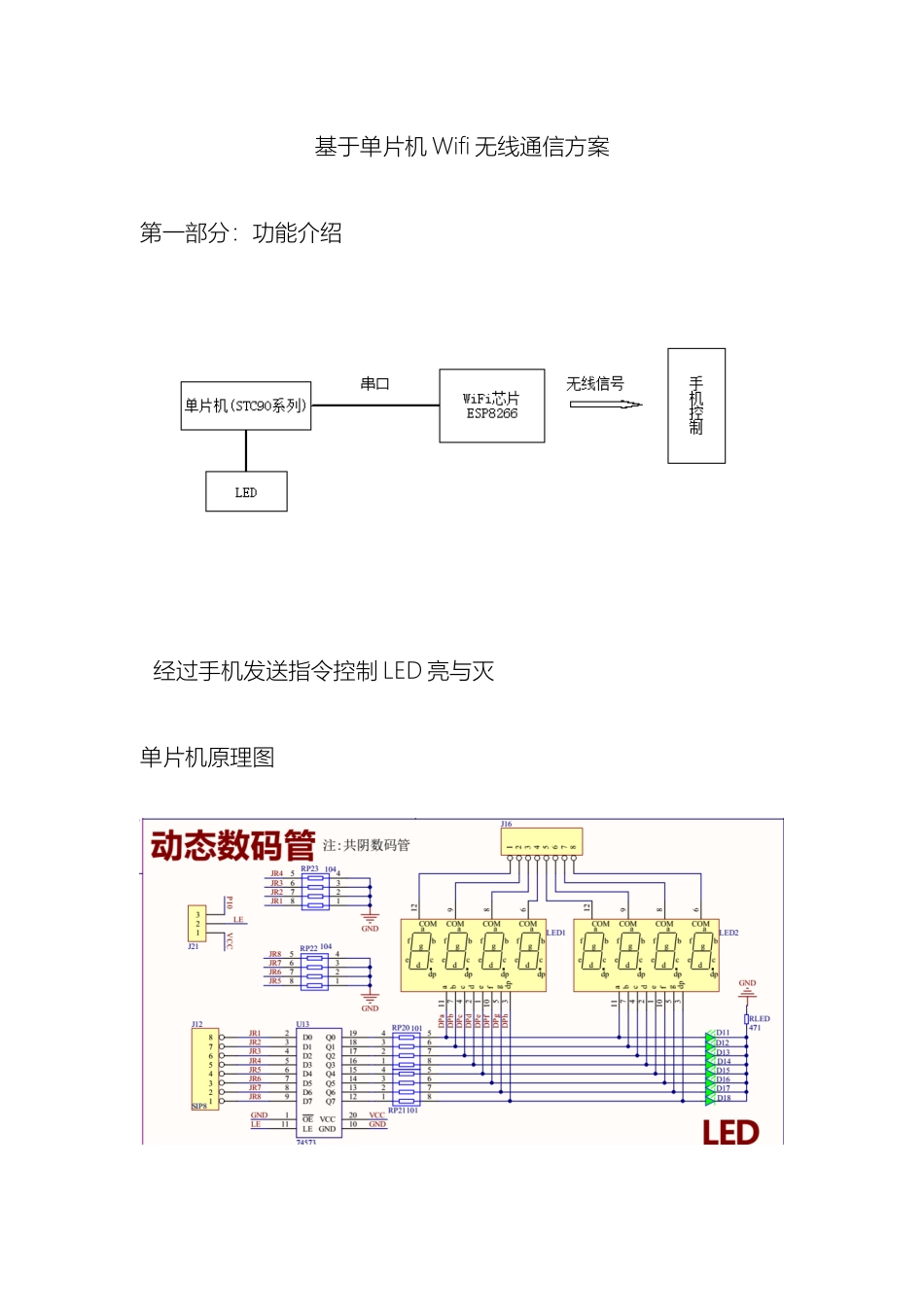

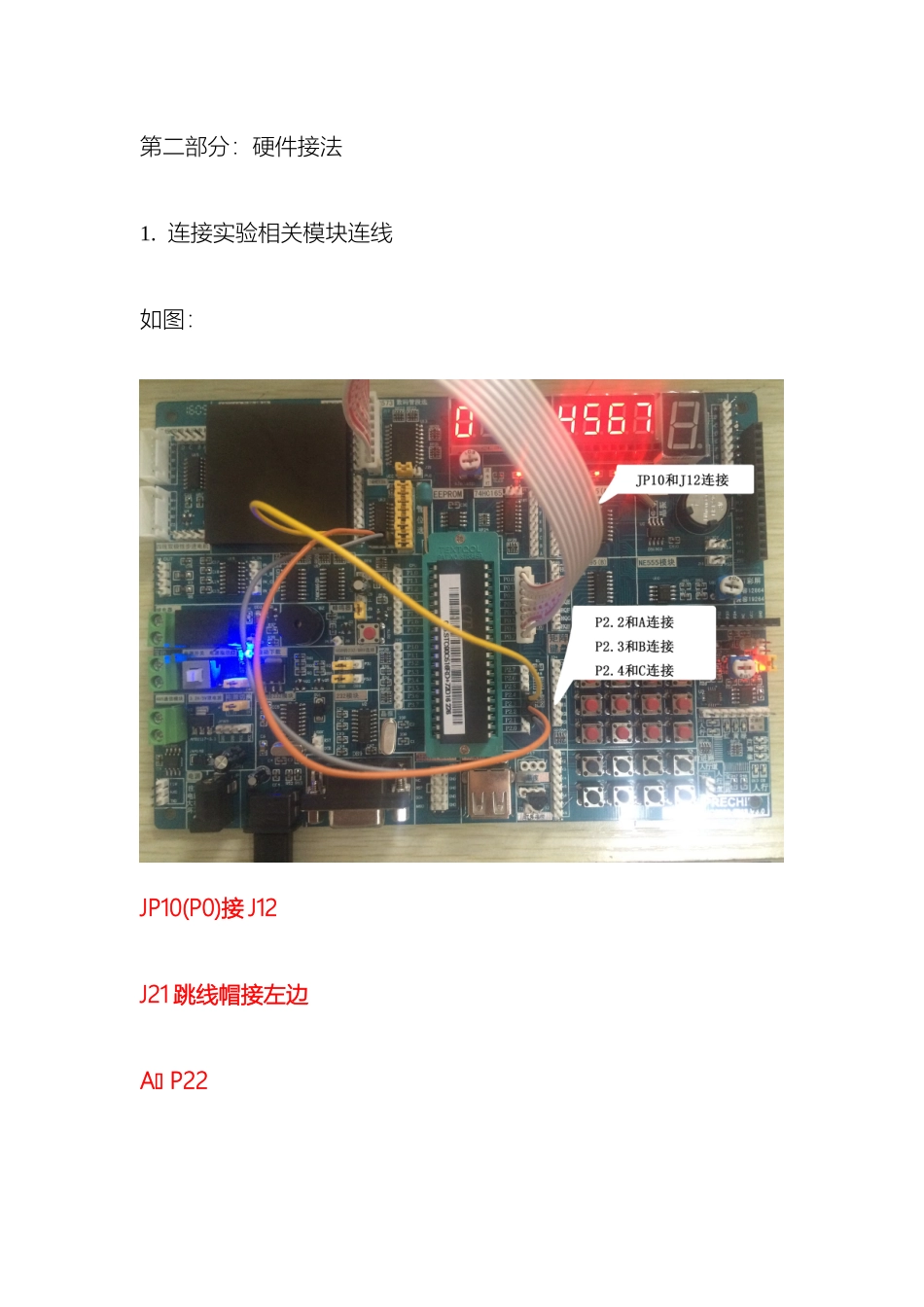

基于单片机 Wifi 无线通信方案 Demo基于单片机 Wifi 无线通信方案第一部分：功能介绍 经过手机发送指令控制 LED 亮与灭单片机原理图第二部分：硬件接法1. 连接实验相关模块连线如图：JP10(P0)接 J12J21 跳线帽接左边A P22BP23CP24J10 与 J12 相连接（即是 P0 口控制 LED） 单片机与 ESP8266 连接：由于单片机的串口一般配置成9600，而 ESP8266 初始的波特率为 115200，因此先用 PC 经过PL2303去 配 置ESP8266模 块 的 波 特 率 为9600 ESP8266 图示 PL2303 图示PC 与 ESP8266 经过 PL2303 连接 PL2303 绿线-----------ESP8266 的 URXD 脚 PL2303 白线-----------ESP8266 的 UTXD 脚注意：用 PC 机上的串口助手测试时，由于 ESP8266 的电源是3.3V,因此先要把开发板的电源配置成 3.3V ,如下图 J-PWR,跳线冒连接 3.3V。PL2303 的电源（红线）不接！ESP8266 引脚的 VCC和 CH_PD 连接开发板 JPWR 的 vcc 两个脚，ESP8266 的地与PL2306 的 地 连 接 开 发 板 JPWR 的 GND 两 个 脚 （ 共地）！！！！！！在 PC 上打开软件 sscom42.exe，界面如下：注意：发送新行 选择上，波特率默认为 115200,8,1,None 串口号选择 PL2303 的 COM 口(查看设备管理器) 打开串口即可测试 （软件的发送新行要打勾） 第一步：配置波特率然后在字符串输入框中输入：AT+UART=9600,8,1,0,0发送给 ESP8266 ,若返回 OK，表示成功（注意最后一位不要选择流控） 第二步：ESP8266 配置 AP 的 SSID 和密码然 后 在 字 符 串 输 入 框 中 输 入 ： AT+CWSAP="ESP8266-gigi","",5,3注意：操作第二步时，要把串口软件的波特率设置成 9600。设 置 成 功 后 ， 能 够 利 用 PC 上 的 无 线 网 卡 去 连 接到此，ESP8266 配置完成，然后下载单片机程序，此时要单片机的电源重新换成 5V！注意：单片机下载程序需要 5V,运行时能够为 3.3V。在换成 5V，注意要把 ESP8266 的电源断开，避开烧毁芯片！！！！！！！第三步：单片机与 ESP8266 连接（注意单片机供电换成3.3V）单片机与 ESP8266 连接 ESP8266 的 URXD 脚-------------------单片机的 P3.1 ESP8266 的 UTXD 脚-------------------单片机的 P3.0 ESP8266 的 VCC 脚 ------------------- 开 发 板 JPWR 排 针 的VCC（3.3v） ESP8266 的 CH_PD...
