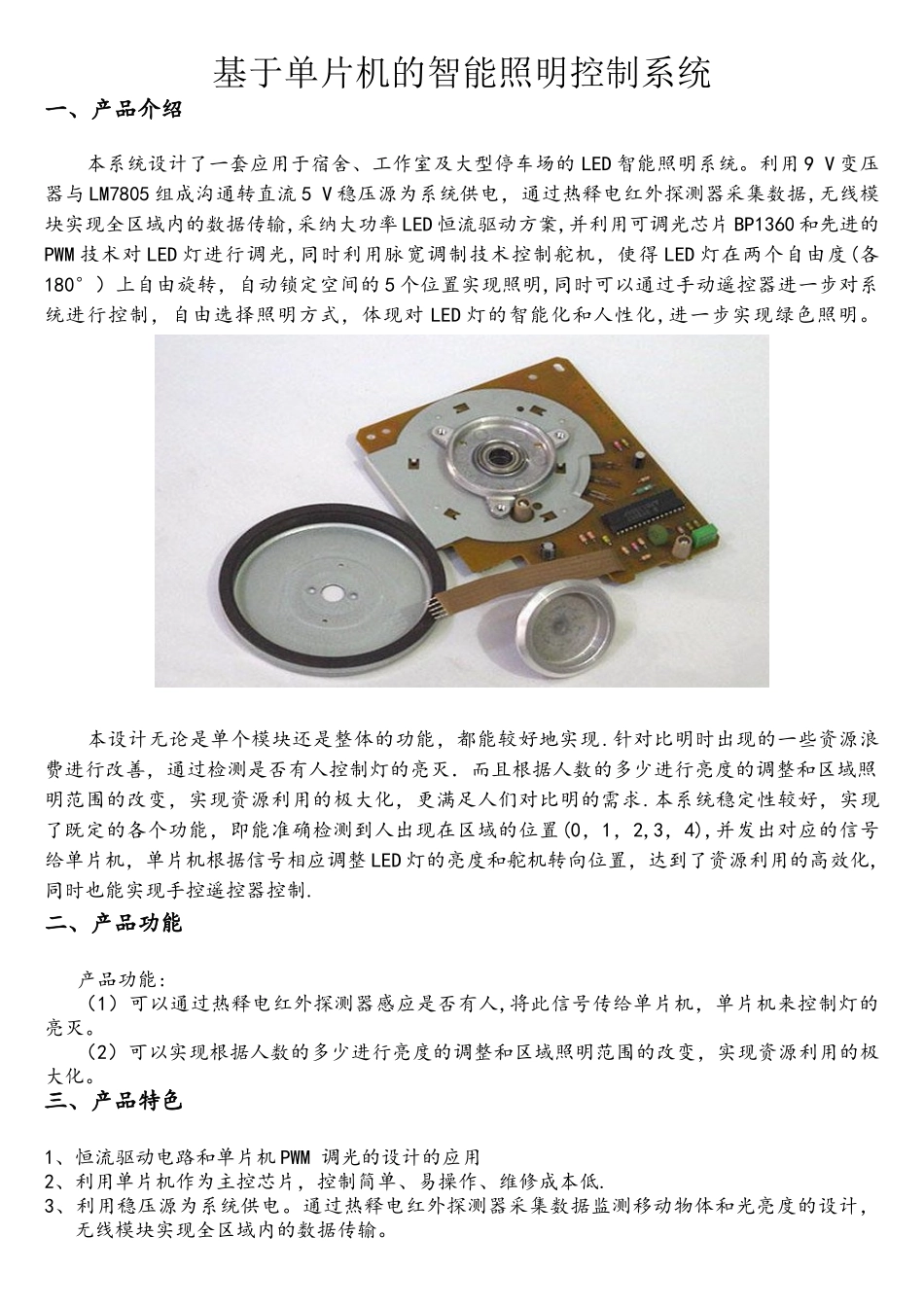

基于单片机的智能照明控制系统一、产品介绍 本系统设计了一套应用于宿舍、工作室及大型停车场的 LED 智能照明系统。利用 9 V 变压器与 LM7805 组成沟通转直流 5 V 稳压源为系统供电，通过热释电红外探测器采集数据,无线模块实现全区域内的数据传输,采纳大功率 LED 恒流驱动方案,并利用可调光芯片 BP1360 和先进的PWM 技术对 LED 灯进行调光,同时利用脉宽调制技术控制舵机，使得 LED 灯在两个自由度(各180°）上自由旋转，自动锁定空间的 5 个位置实现照明,同时可以通过手动遥控器进一步对系统进行控制，自由选择照明方式，体现对 LED 灯的智能化和人性化,进一步实现绿色照明。 本设计无论是单个模块还是整体的功能，都能较好地实现.针对比明时出现的一些资源浪费进行改善，通过检测是否有人控制灯的亮灭．而且根据人数的多少进行亮度的调整和区域照明范围的改变，实现资源利用的极大化，更满足人们对比明的需求.本系统稳定性较好，实现了既定的各个功能，即能准确检测到人出现在区域的位置(0，1，2,3，4),并发出对应的信号给单片机，单片机根据信号相应调整 LED 灯的亮度和舵机转向位置，达到了资源利用的高效化,同时也能实现手控遥控器控制.二、产品功能产品功能:（1）可以通过热释电红外探测器感应是否有人,将此信号传给单片机，单片机来控制灯的亮灭。（2）可以实现根据人数的多少进行亮度的调整和区域照明范围的改变，实现资源利用的极大化。三、产品特色1、恒流驱动电路和单片机 PWM 调光的设计的应用 2、利用单片机作为主控芯片，控制简单、易操作、维修成本低.3、利用稳压源为系统供电。通过热释电红外探测器采集数据监测移动物体和光亮度的设计，无线模块实现全区域内的数据传输。4、采纳大功率 LED 恒流驱动方案，并利用可调光芯片对 LED 灯实行调光；同时利用脉宽调制技术控制舵机,使得 LED 射灯在两个自由度（各 180°）上自由旋转，自动锁定空间的 5 个位置实现照明，同时可以通过手动遥控器进一步对系统进行控制．自由选择照明方式．四、产品的系统构成以及应用领域产品总体框图如下图所示：产品总体框图恒流驱动电路和单片机 PWM 调光的设计选用贴片的 STC89C52RC 单片机作为主控制芯片，大大地节约了驱动电路的体积.电源方面采纳 220 V 转 9 V 变压器．再通过稳压芯片 LM7805 和一些滤波电容等器件做成.本设计 LED 光源采纳相互并联方式，共由 5 只 1 W 高亮度白光 LED...
