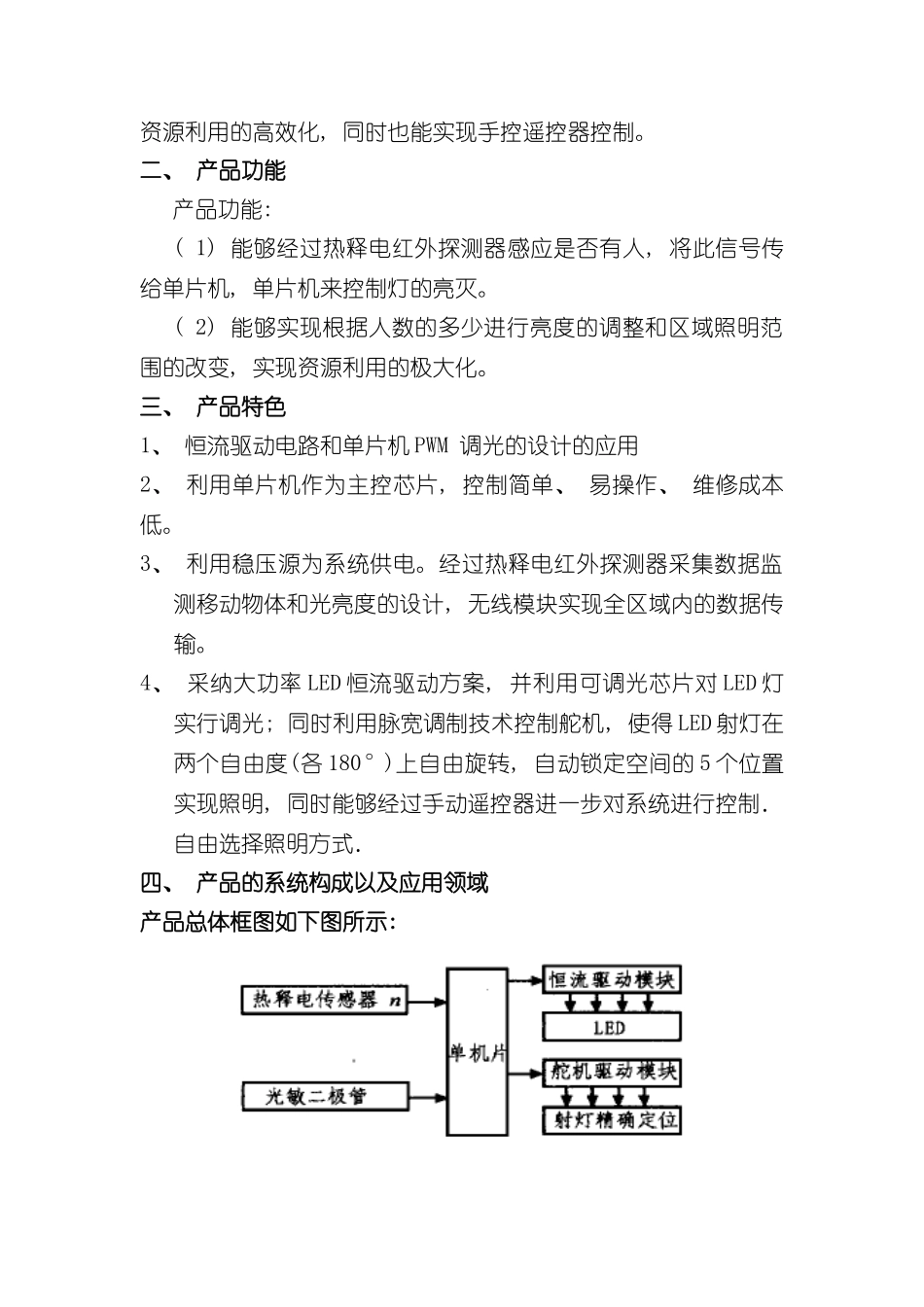

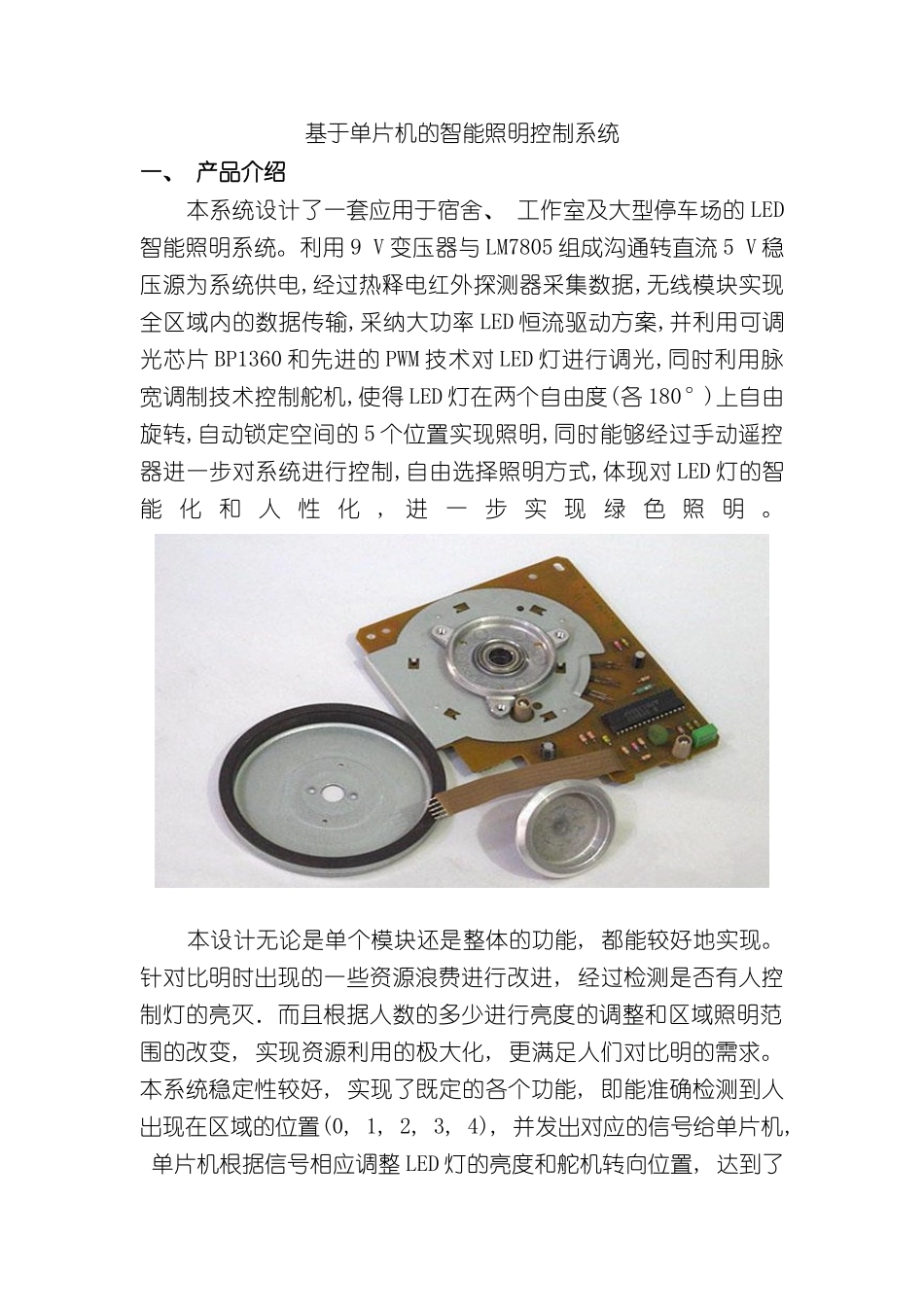

基于单片机的智能照明控制系统一、 产品介绍 本系统设计了一套应用于宿舍、 工作室及大型停车场的 LED智能照明系统。利用 9 V 变压器与 LM7805 组成沟通转直流 5 V 稳压源为系统供电,经过热释电红外探测器采集数据,无线模块实现全区域内的数据传输,采纳大功率 LED 恒流驱动方案,并利用可调光芯片 BP1360 和先进的 PWM 技术对 LED 灯进行调光,同时利用脉宽调制技术控制舵机,使得 LED 灯在两个自由度(各 180°)上自由旋转,自动锁定空间的 5 个位置实现照明,同时能够经过手动遥控器进一步对系统进行控制,自由选择照明方式,体现对 LED 灯的智能 化 和 人 性 化 , 进 一 步 实 现 绿 色 照 明 。 本设计无论是单个模块还是整体的功能, 都能较好地实现。针对比明时出现的一些资源浪费进行改进, 经过检测是否有人控制灯的亮灭．而且根据人数的多少进行亮度的调整和区域照明范围的改变, 实现资源利用的极大化, 更满足人们对比明的需求。本系统稳定性较好, 实现了既定的各个功能, 即能准确检测到人出现在区域的位置(0, 1, 2, 3, 4), 并发出对应的信号给单片机, 单片机根据信号相应调整 LED 灯的亮度和舵机转向位置, 达到了资源利用的高效化, 同时也能实现手控遥控器控制。二、 产品功能产品功能: ( 1) 能够经过热释电红外探测器感应是否有人, 将此信号传给单片机, 单片机来控制灯的亮灭。( 2) 能够实现根据人数的多少进行亮度的调整和区域照明范围的改变, 实现资源利用的极大化。三、 产品特色1、 恒流驱动电路和单片机 PWM 调光的设计的应用 2、 利用单片机作为主控芯片, 控制简单、 易操作、 维修成本低。3、 利用稳压源为系统供电。经过热释电红外探测器采集数据监测移动物体和光亮度的设计, 无线模块实现全区域内的数据传输。4、 采纳大功率 LED 恒流驱动方案, 并利用可调光芯片对 LED 灯实行调光; 同时利用脉宽调制技术控制舵机, 使得 LED 射灯在两个自由度(各 180°)上自由旋转, 自动锁定空间的 5 个位置实现照明, 同时能够经过手动遥控器进一步对系统进行控制．自由选择照明方式．四、 产品的系统构成以及应用领域产品总体框图如下图所示: 产品总体框图恒流驱动电路和单片机 PWM 调光的设计选用贴片的 STC89C52RC 单片机作为主控制芯片, 大大地节约了驱动电路的体积。电源方面采纳 220 V 转 9 V 变压器．再经过稳压芯片 LM7805 和一...
