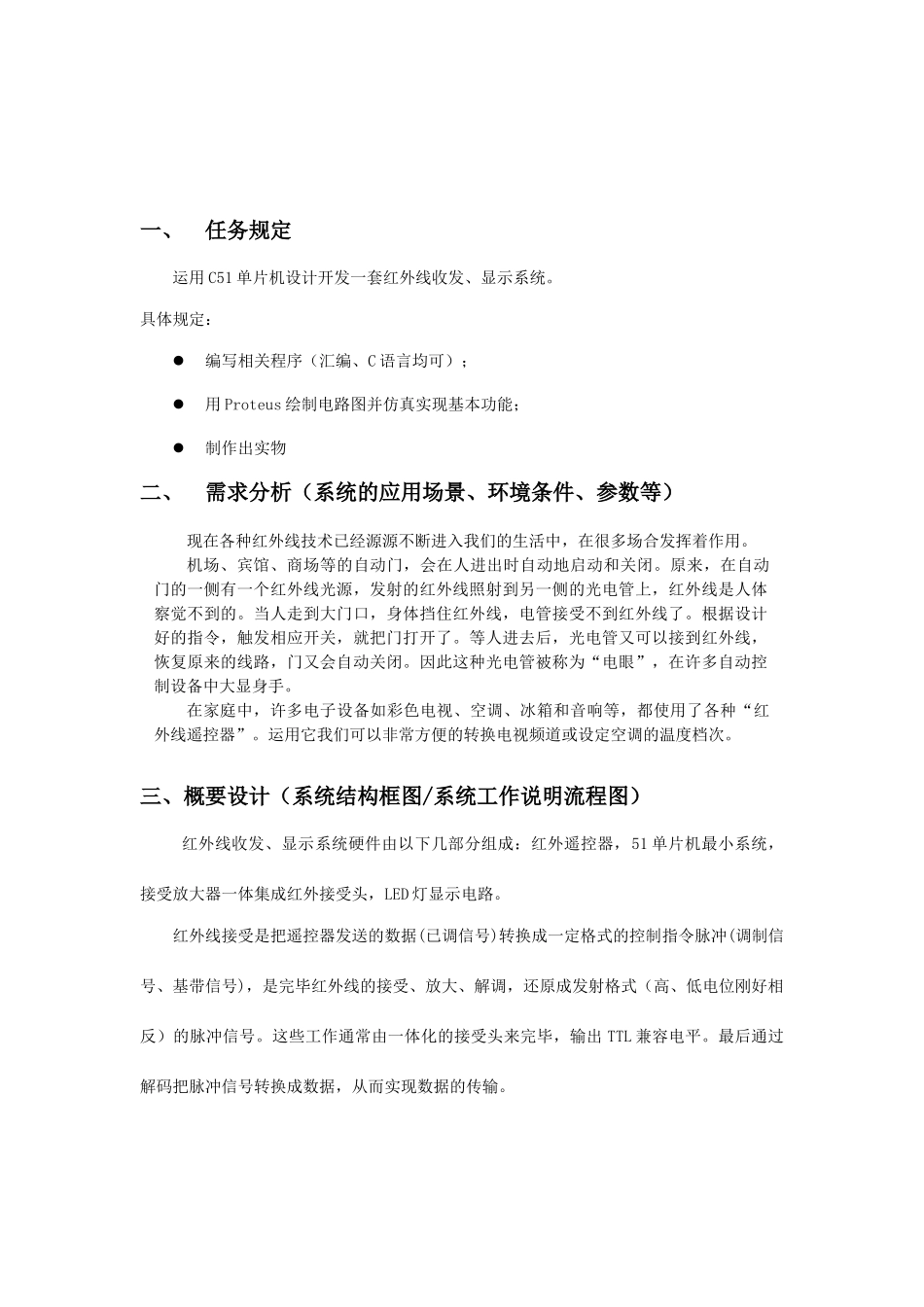

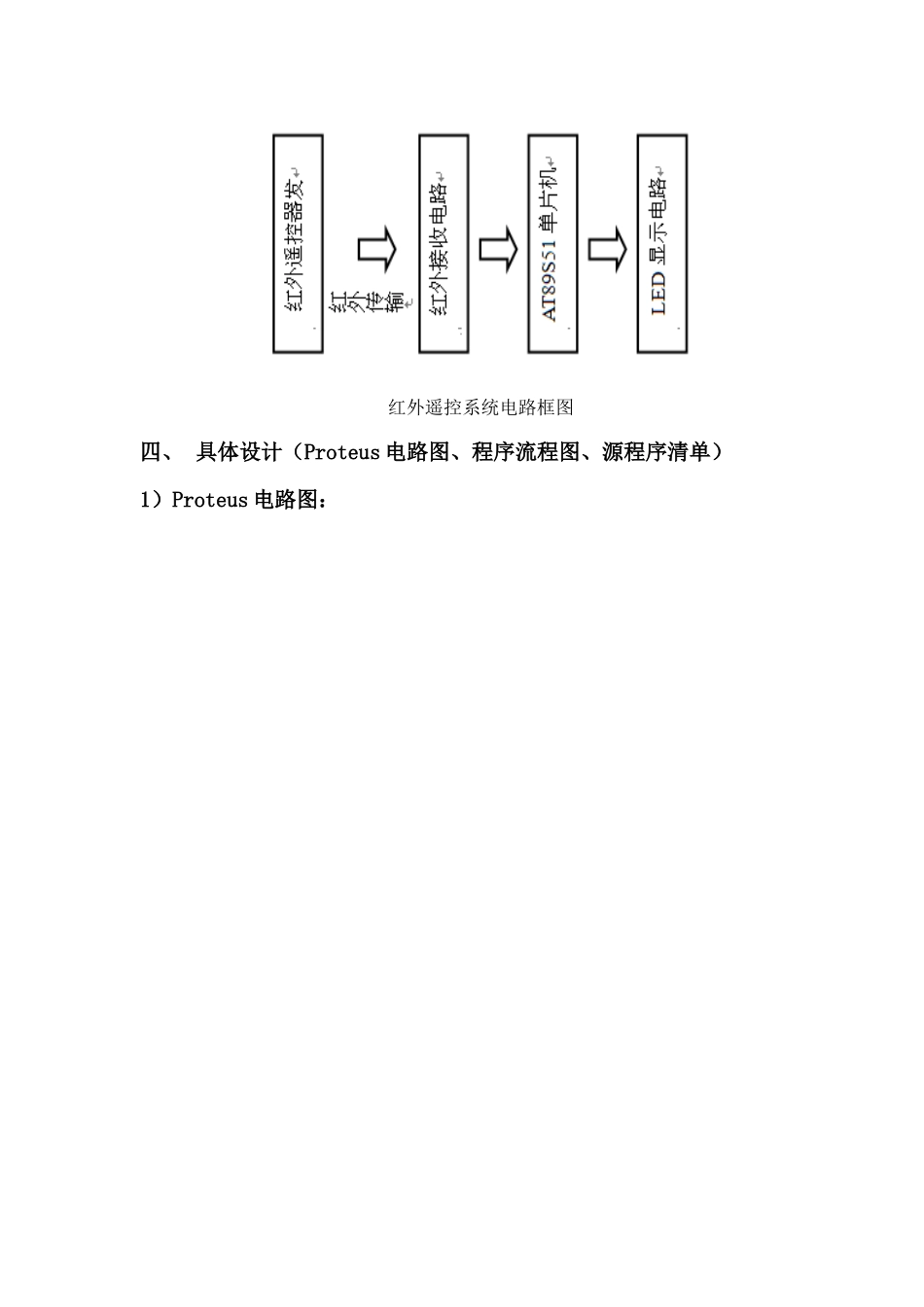

天津职业大学二○一五 ～二○一六 学年 第 1 学期电子信息工程学院通信系统综合实训报告书课程名称： 通信系统综合实训 班 级： 通信技术（5）班 学 号： 姓 名： 韩美红 季圆圆 陈真真 指导老师： 崔雁松 2025 年 11 月 17 日一、任务规定运用 C51 单片机设计开发一套红外线收发、显示系统。具体规定：编写相关程序（汇编、C 语言均可）；用 Proteus 绘制电路图并仿真实现基本功能；制作出实物二、需求分析（系统的应用场景、环境条件、参数等）现在各种红外线技术已经源源不断进入我们的生活中，在很多场合发挥着作用。机场、宾馆、商场等的自动门，会在人进出时自动地启动和关闭。原来，在自动门的一侧有一个红外线光源，发射的红外线照射到另一侧的光电管上，红外线是人体察觉不到的。当人走到大门口，身体挡住红外线，电管接受不到红外线了。根据设计好的指令，触发相应开关，就把门打开了。等人进去后，光电管又可以接到红外线，恢复原来的线路，门又会自动关闭。因此这种光电管被称为“电眼”，在许多自动控制设备中大显身手。在家庭中，许多电子设备如彩色电视、空调、冰箱和音响等，都使用了各种“红外线遥控器”。运用它我们可以非常方便的转换电视频道或设定空调的温度档次。 三、概要设计（系统结构框图/系统工作说明流程图） 红外线收发、显示系统硬件由以下几部分组成：红外遥控器，51 单片机最小系统，接受放大器一体集成红外接受头，LED 灯显示电路。红外线接受是把遥控器发送的数据(已调信号)转换成一定格式的控制指令脉冲(调制信号、基带信号)，是完毕红外线的接受、放大、解调，还原成发射格式（高、低电位刚好相反）的脉冲信号。这些工作通常由一体化的接受头来完毕，输出 TTL 兼容电平。最后通过解码把脉冲信号转换成数据，从而实现数据的传输。红外遥控系统电路框图四、 具体设计（Proteus 电路图、程序流程图、源程序清单）1）Proteus 电路图：2）程序流程图： 程序是一方面初始化红外接受端口，然后检测是否接受红外信号，假如接受到红外信号就调用接受子程序，然后就通过 L 额度 LED 显示当前按键的结果，如图所示：程序流程图3）源程序清单：#include //头文献#define uchar unsigned char //这里用"uchar"代替"unsigned char"，"uchar"用来定义无符号字符型数。#define uint unsigned int //"uint"用来定义无符号整型数。初始化红外接受端口调用...
