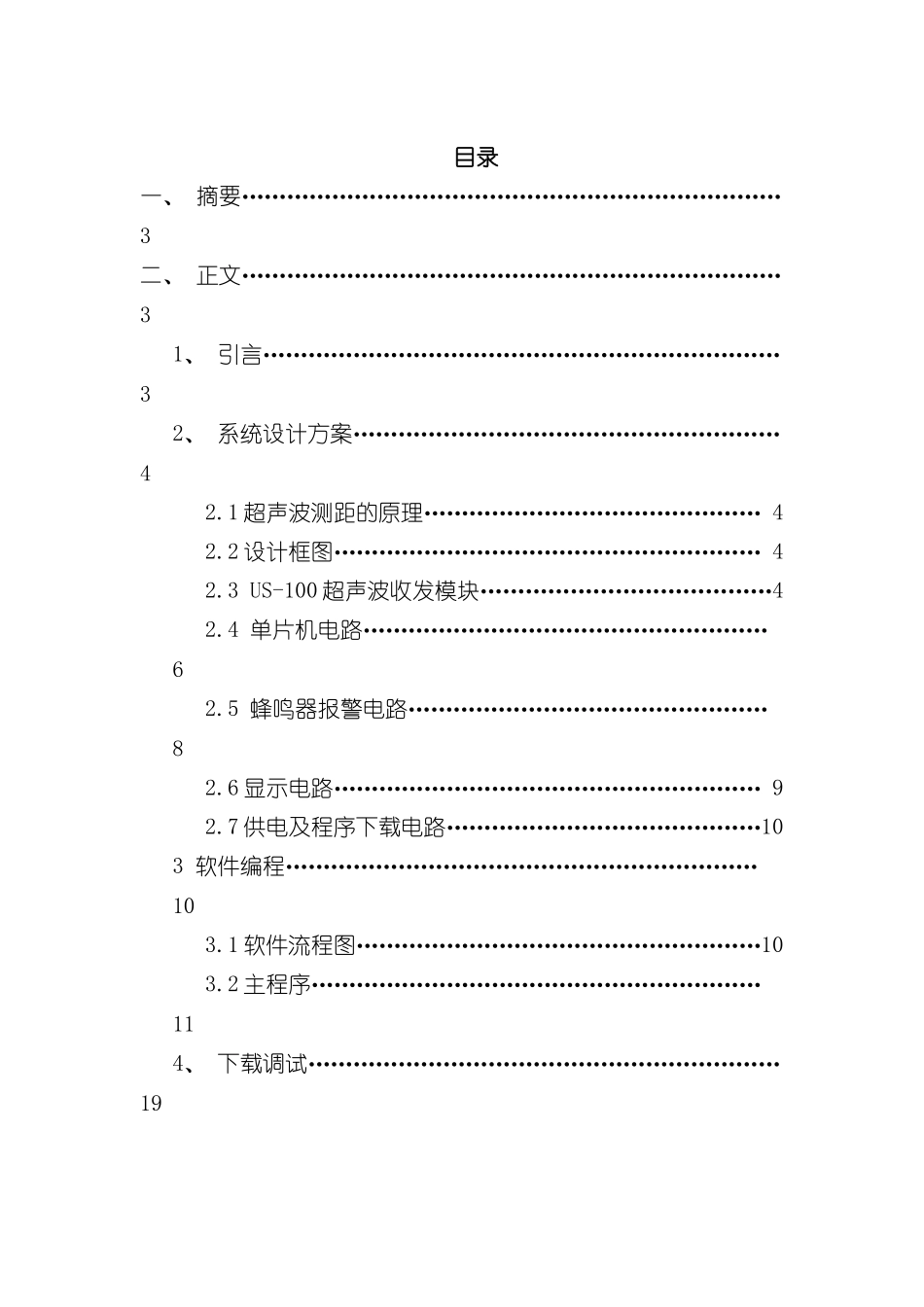

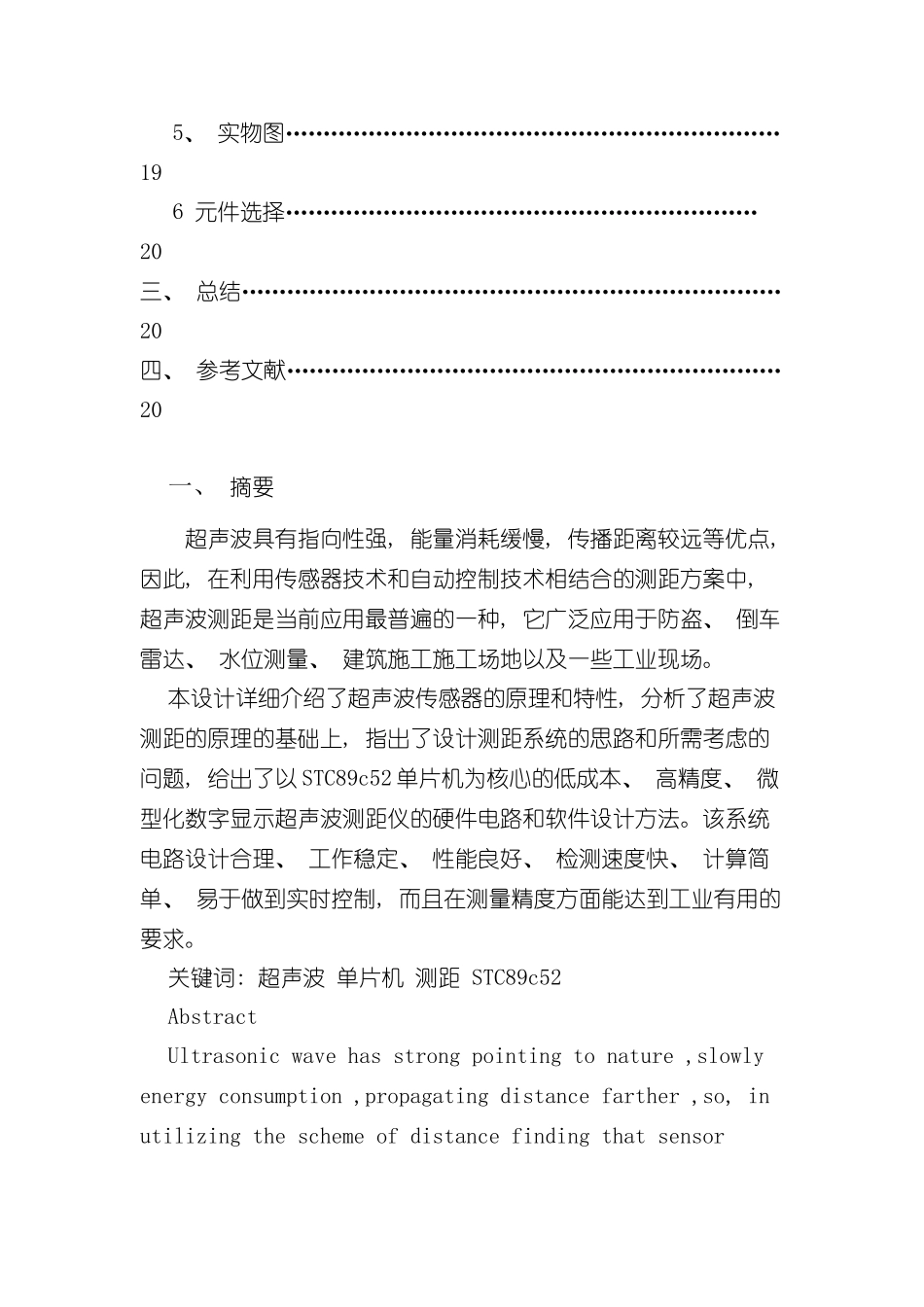

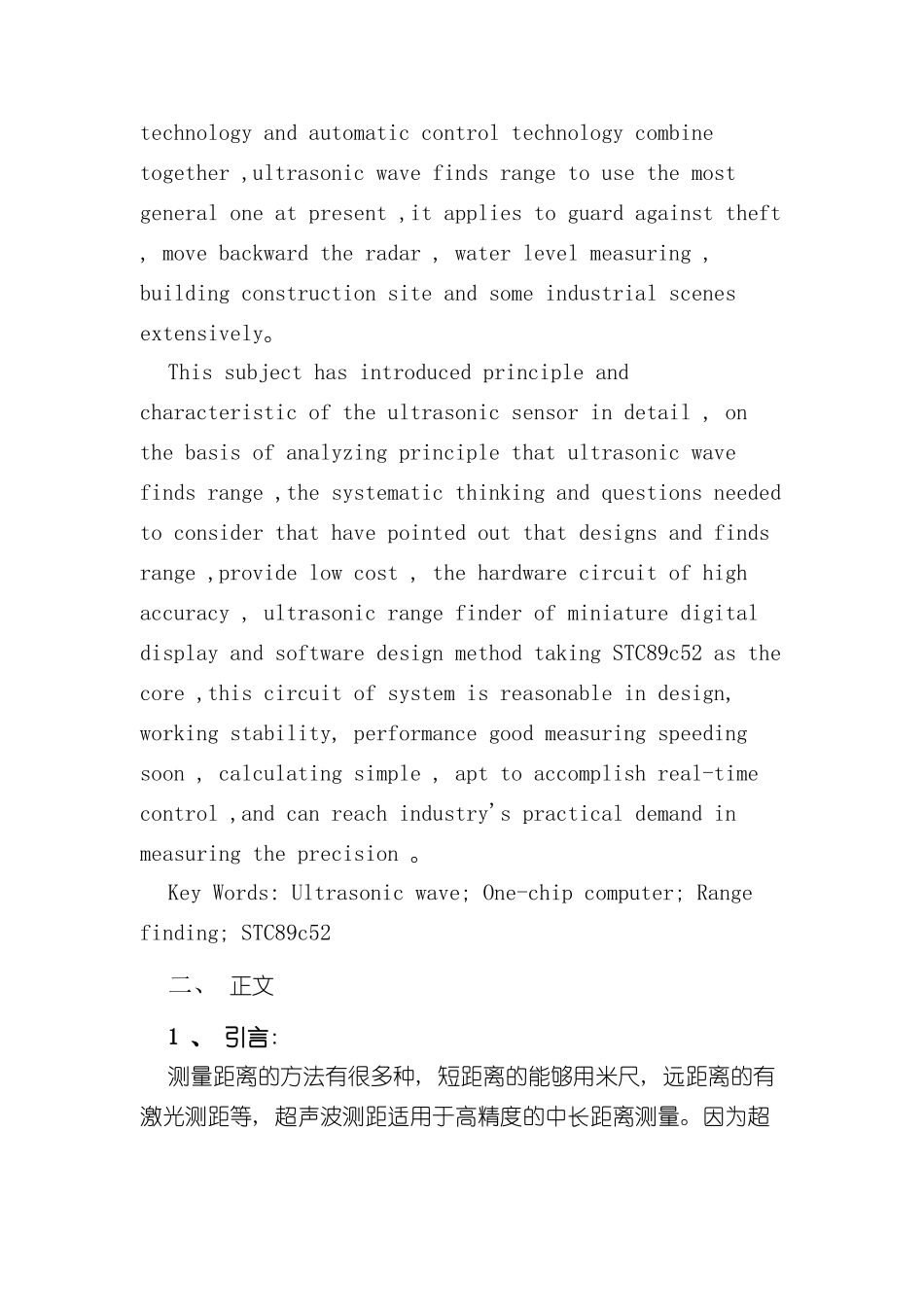

目录一、 摘要………………………………………………………………3二、 正文………………………………………………………………31、 引言……………………………………………………………32、 系统设计方案…………………………………………………42.1 超声波测距的原理……………………………………… 42.2 设计框图………………………………………………… 42.3 US-100 超声波收发模块…………………………………42.4 单片机电路……………………………………………… 62.5 蜂鸣器报警电路………………………………………… 82.6 显示电路………………………………………………… 92.7 供电及程序下载电路……………………………………103 软件编程……………………………………………………… 103.1 软件流程图………………………………………………103.2 主程序…………………………………………………… 114、 下载调试………………………………………………………195、 实物图…………………………………………………………196 元件选择……………………………………………………… 20三、 总结………………………………………………………………20四、 参考文献…………………………………………………………20一、 摘要超声波具有指向性强, 能量消耗缓慢, 传播距离较远等优点, 因此, 在利用传感器技术和自动控制技术相结合的测距方案中, 超声波测距是当前应用最普遍的一种, 它广泛应用于防盗、 倒车雷达、 水位测量、 建筑施工施工场地以及一些工业现场。本设计详细介绍了超声波传感器的原理和特性, 分析了超声波测距的原理的基础上, 指出了设计测距系统的思路和所需考虑的问题, 给出了以 STC89c52 单片机为核心的低成本、 高精度、 微型化数字显示超声波测距仪的硬件电路和软件设计方法。该系统电路设计合理、 工作稳定、 性能良好、 检测速度快、 计算简单、 易于做到实时控制, 而且在测量精度方面能达到工业有用的要求。关键词: 超声波 单片机 测距 STC89c52AbstractUltrasonic wave has strong pointing to nature ,slowly energy consumption ,propagating distance farther ,so, in utilizing the scheme of distance finding that sensor technology and automatic control technology combine together ,ultrasonic wave finds range t...
