基于神经网络的电子线路故障诊断

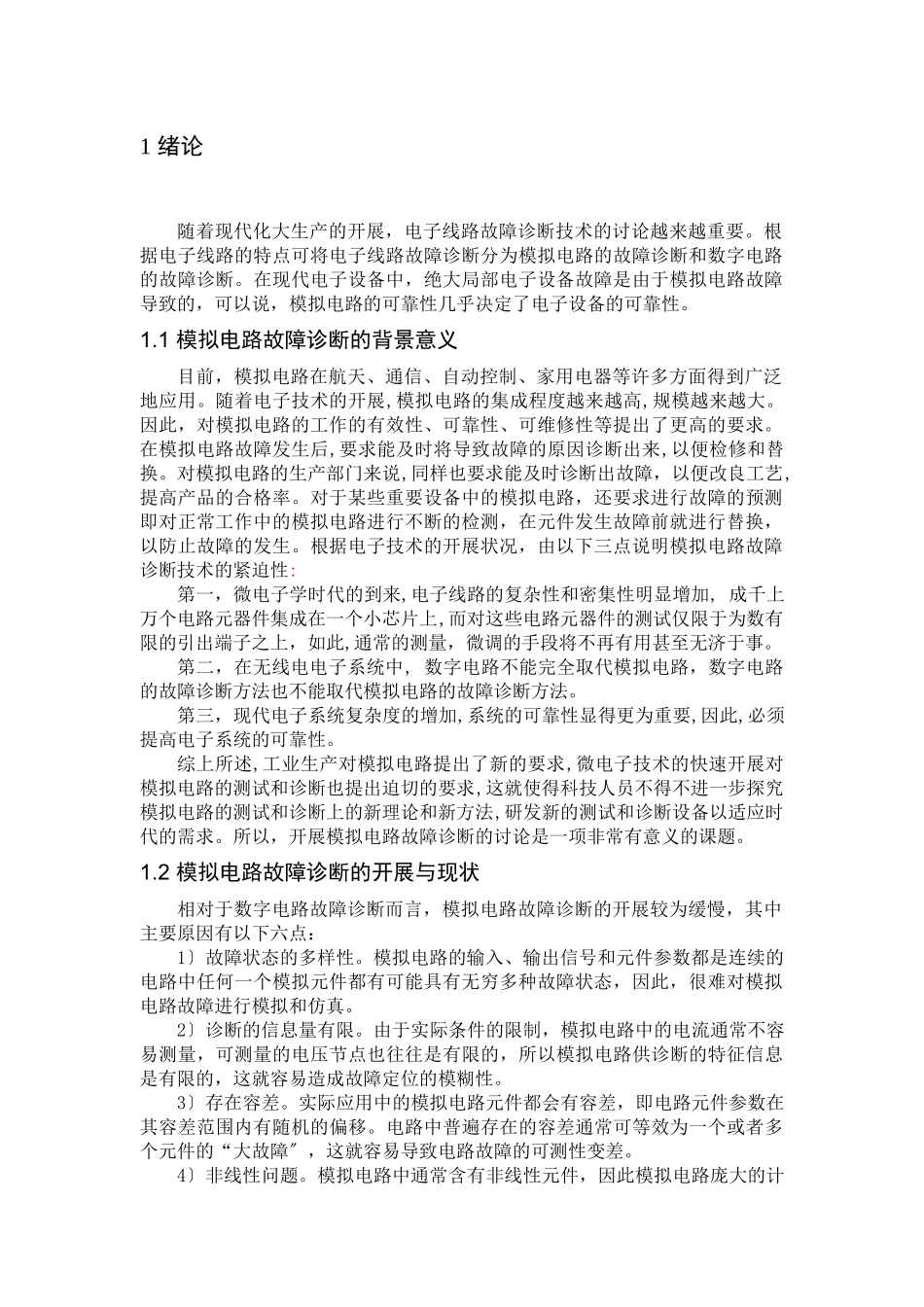

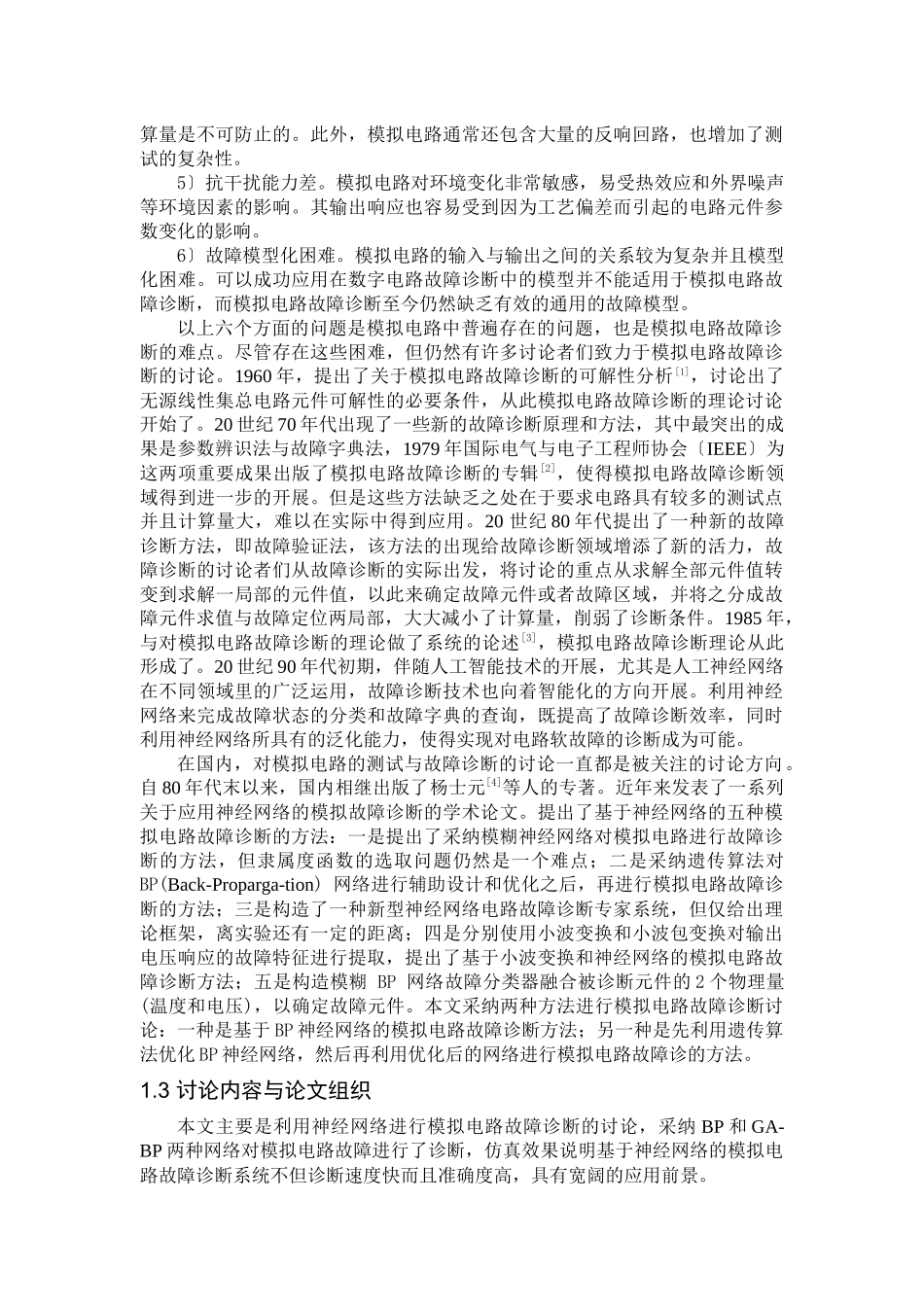

1 绪论随着现代化大生产的开展，电子线路故障诊断技术的讨论越来越重要。根据电子线路的特点可将电子线路故障诊断分为模拟电路的故障诊断和数字电路的故障诊断。在现代电子设备中，绝大局部电子设备故障是由于模拟电路故障导致的，可以说，模拟电路的可靠性几乎决定了电子设备的可靠性。1.1 模拟电路故障诊断的背景意义目前，模拟电路在航天、通信、自动控制、家用电器等许多方面得到广泛地应用。随着电子技术的开展,模拟电路的集成程度越来越高,规模越来越大。因此，对模拟电路的工作的有效性、可靠性、可维修性等提出了更高的要求。在模拟电路故障发生后,要求能及时将导致故障的原因诊断出来,以便检修和替换。对模拟电路的生产部门来说,同样也要求能及时诊断出故障，以便改良工艺,提高产品的合格率。对于某些重要设备中的模拟电路，还要求进行故障的预测即对正常工作中的模拟电路进行不断的检测，在元件发生故障前就进行替换，以防止故障的发生。根据电子技术的开展状况，由以下三点说明模拟电路故障诊断技术的紧迫性:第一，微电子学时代的到来,电子线路的复杂性和密集性明显增加, 成千上万个电路元器件集成在一个小芯片上,而对这些电路元器件的测试仅限于为数有限的引出端子之上，如此,通常的测量，微调的手段将不再有用甚至无济于事。第二，在无线电电子系统中, 数字电路不能完全取代模拟电路，数字电路的故障诊断方法也不能取代模拟电路的故障诊断方法。第三，现代电子系统复杂度的增加,系统的可靠性显得更为重要,因此,必须提高电子系统的可靠性。综上所述,工业生产对模拟电路提出了新的要求,微电子技术的快速开展对模拟电路的测试和诊断也提出迫切的要求,这就使得科技人员不得不进一步探究模拟电路的测试和诊断上的新理论和新方法,研发新的测试和诊断设备以适应时代的需求。所以，开展模拟电路故障诊断的讨论是一项非常有意义的课题。1.2 模拟电路故障诊断的开展与现状相对于数字电路故障诊断而言，模拟电路故障诊断的开展较为缓慢，其中主要原因有以下六点：1〕故障状态的多样性。模拟电路的输入、输出信号和元件参数都是连续的电路中任何一个模拟元件都有可能具有无穷多种故障状态，因此，很难对模拟电路故障进行模拟和仿真。2〕诊断的信息量有限。由于实际条件的限制，模拟电路中的电流通常不容易测量，可测量的电压节点也往往是有限的，所以模拟电路供诊断的特征信息是有限的，这就容易造成故障定位的模糊性。3〕存在容差。实际应用...
