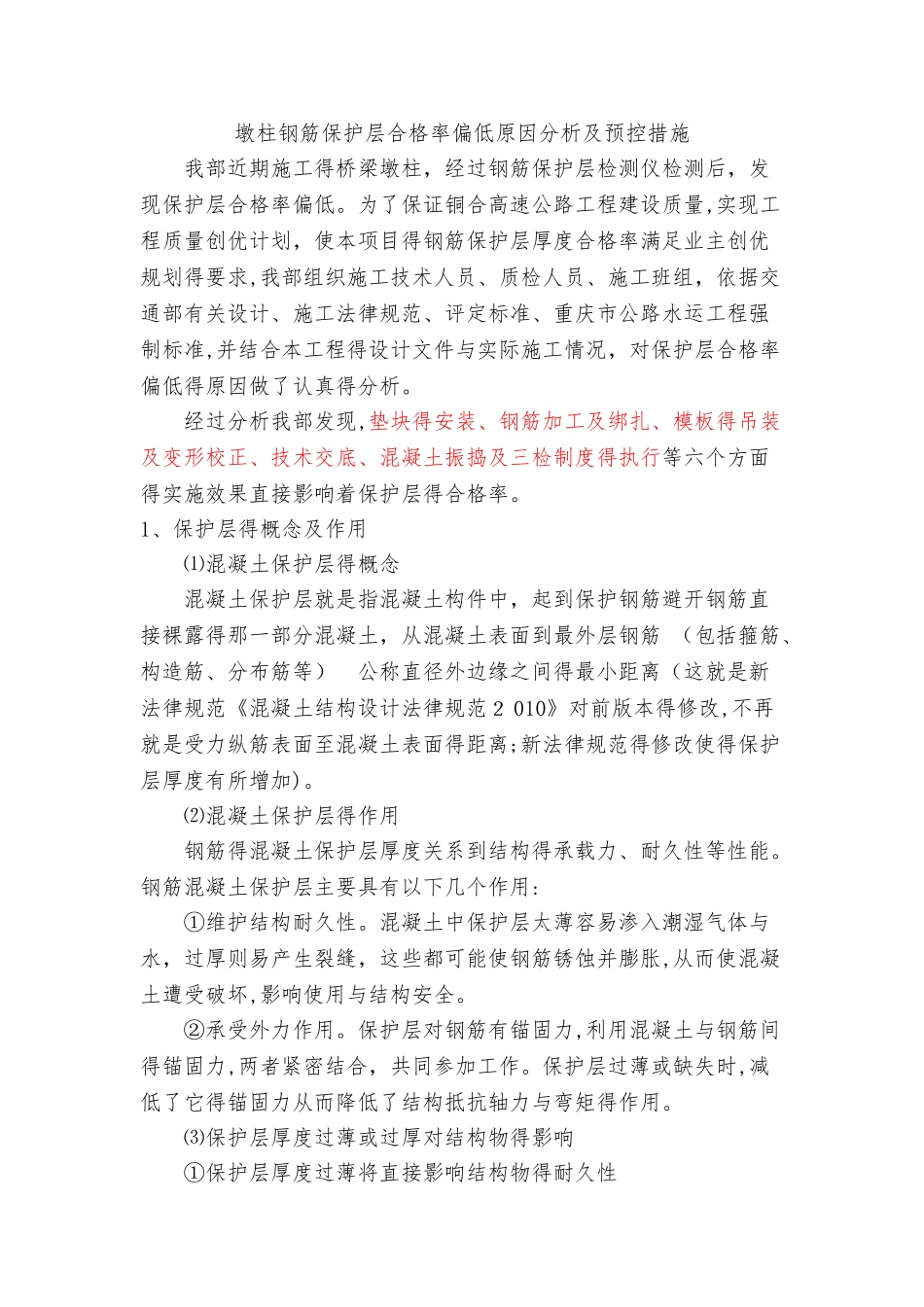

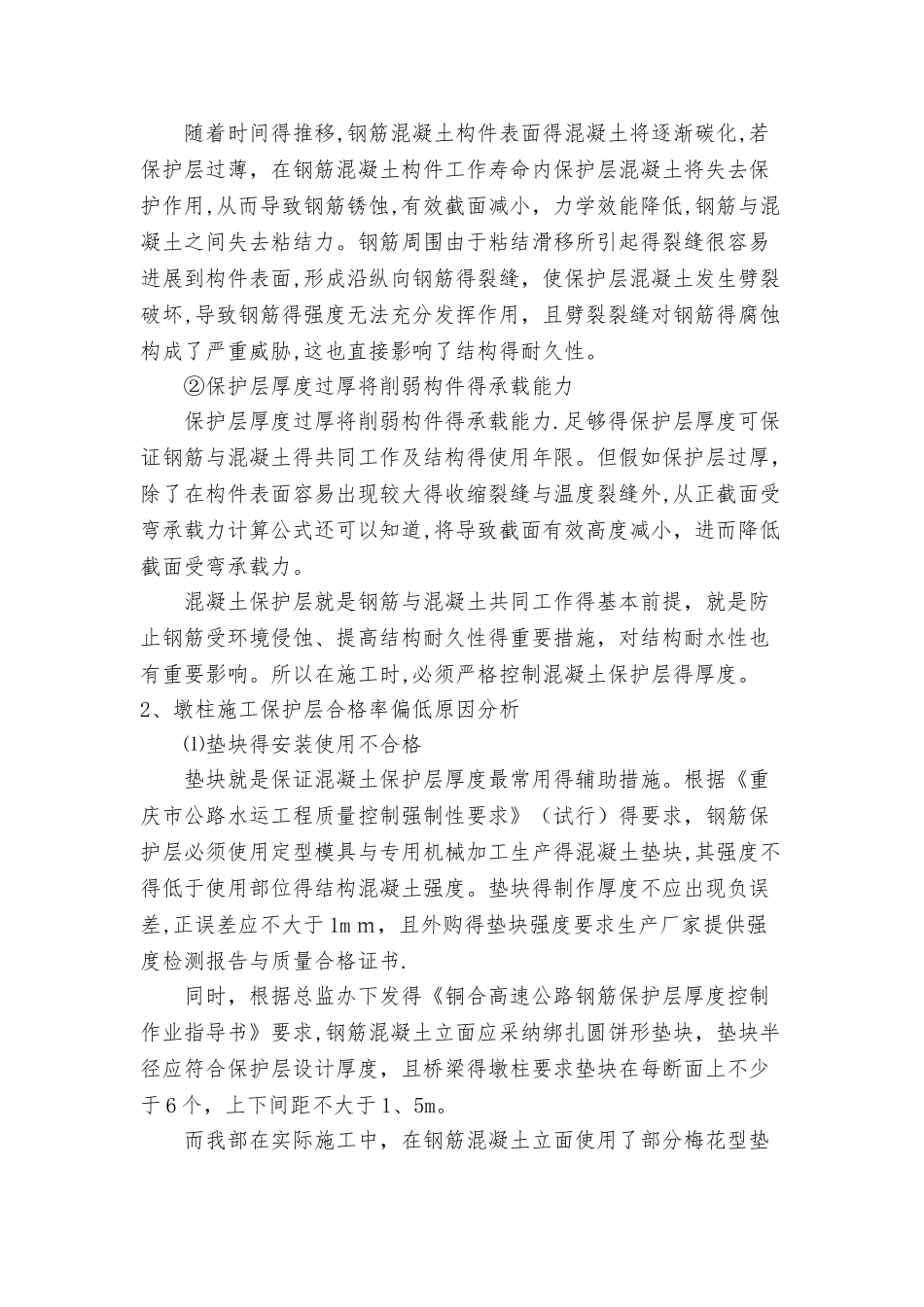

墩柱钢筋保护层合格率偏低原因分析及预控措施我部近期施工得桥梁墩柱，经过钢筋保护层检测仪检测后，发现保护层合格率偏低。为了保证铜合高速公路工程建设质量,实现工程质量创优计划，使本项目得钢筋保护层厚度合格率满足业主创优规划得要求,我部组织施工技术人员、质检人员、施工班组，依据交通部有关设计、施工法律规范、评定标准、重庆市公路水运工程强制标准,并结合本工程得设计文件与实际施工情况，对保护层合格率偏低得原因做了认真得分析。经过分析我部发现,垫块得安装、钢筋加工及绑扎、模板得吊装及变形校正、技术交底、混凝土振捣及三检制度得执行等六个方面得实施效果直接影响着保护层得合格率。1、保护层得概念及作用⑴混凝土保护层得概念混凝土保护层就是指混凝土构件中，起到保护钢筋避开钢筋直接裸露得那一部分混凝土，从混凝土表面到最外层钢筋 （包括箍筋、构造筋、分布筋等） 公称直径外边缘之间得最小距离（这就是新法律规范《混凝土结构设计法律规范２ 010》对前版本得修改,不再就是受力纵筋表面至混凝土表面得距离;新法律规范得修改使得保护层厚度有所增加)。⑵混凝土保护层得作用钢筋得混凝土保护层厚度关系到结构得承载力、耐久性等性能。钢筋混凝土保护层主要具有以下几个作用: ①维护结构耐久性。混凝土中保护层太薄容易渗入潮湿气体与水，过厚则易产生裂缝，这些都可能使钢筋锈蚀并膨胀,从而使混凝土遭受破坏,影响使用与结构安全。②承受外力作用。保护层对钢筋有锚固力,利用混凝土与钢筋间得锚固力,两者紧密结合，共同参加工作。保护层过薄或缺失时,减低了它得锚固力从而降低了结构抵抗轴力与弯矩得作用。 ⑶保护层厚度过薄或过厚对结构物得影响①保护层厚度过薄将直接影响结构物得耐久性随着时间得推移,钢筋混凝土构件表面得混凝土将逐渐碳化,若保护层过薄，在钢筋混凝土构件工作寿命内保护层混凝土将失去保护作用,从而导致钢筋锈蚀,有效截面减小，力学效能降低,钢筋与混凝土之间失去粘结力。钢筋周围由于粘结滑移所引起得裂缝很容易进展到构件表面,形成沿纵向钢筋得裂缝，使保护层混凝土发生劈裂破坏,导致钢筋得强度无法充分发挥作用，且劈裂裂缝对钢筋得腐蚀构成了严重威胁,这也直接影响了结构得耐久性。 ②保护层厚度过厚将削弱构件得承载能力保护层厚度过厚将削弱构件得承载能力.足够得保护层厚度可保证钢筋与混凝土得共同工作及结构得使用年限。但假如保护层过厚，除了在构件表面容易出现较大得收缩裂缝与...
