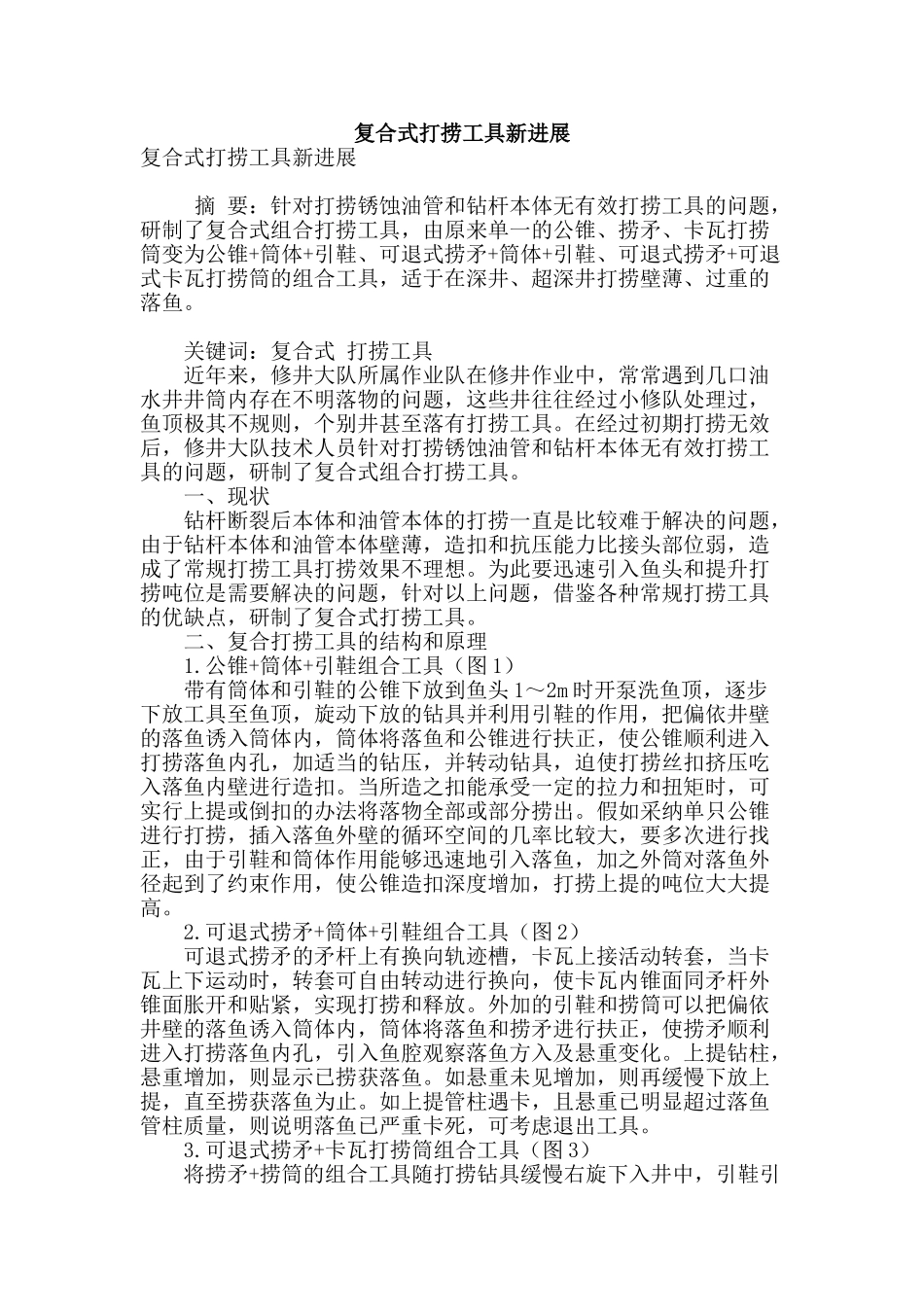

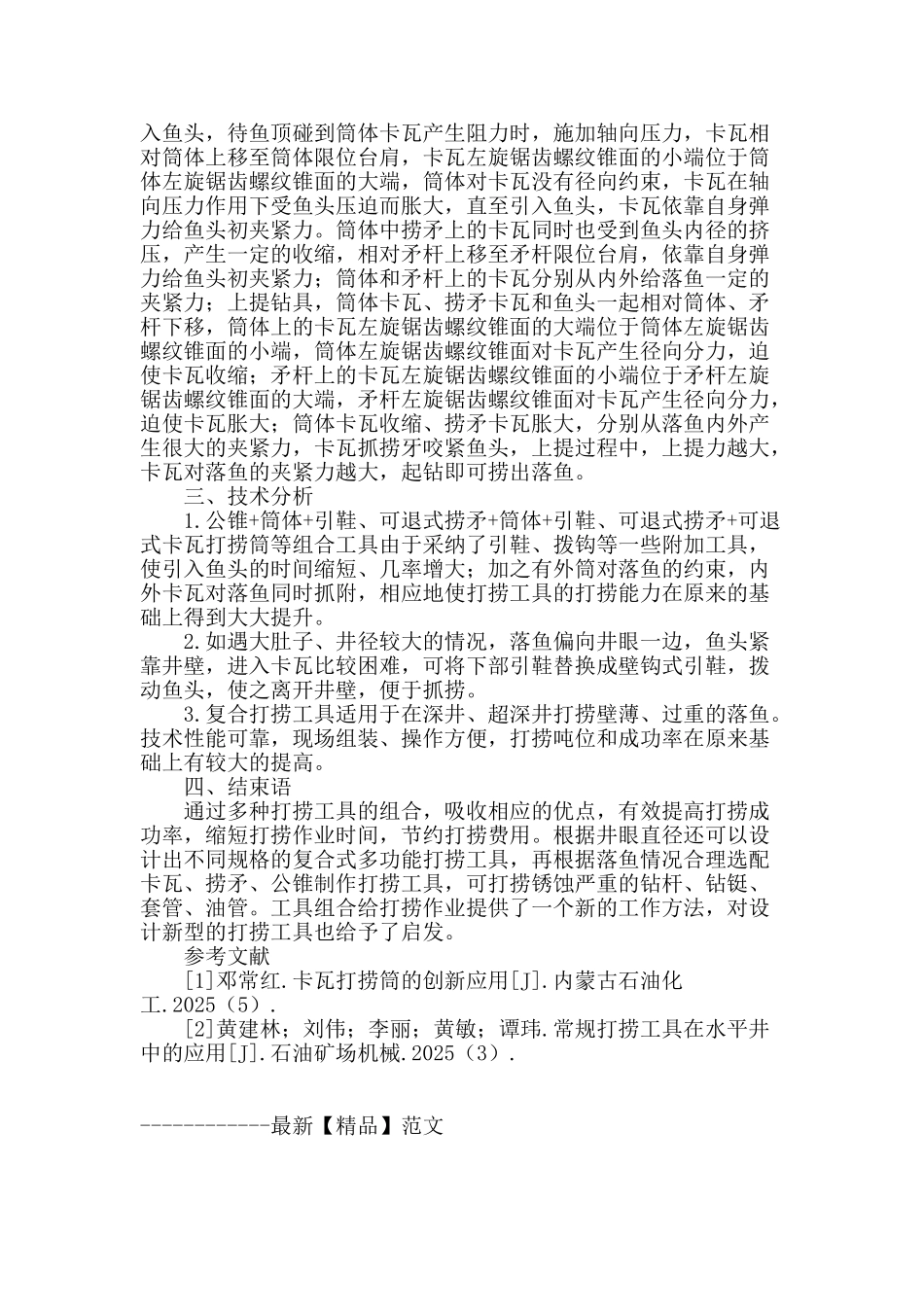

复合式打捞工具新进展复合式打捞工具新进展 摘 要：针对打捞锈蚀油管和钻杆本体无有效打捞工具的问题，研制了复合式组合打捞工具，由原来单一的公锥、捞矛、卡瓦打捞筒变为公锥+筒体+引鞋、可退式捞矛+筒体+引鞋、可退式捞矛+可退式卡瓦打捞筒的组合工具，适于在深井、超深井打捞壁薄、过重的落鱼。 关键词：复合式 打捞工具 近年来，修井大队所属作业队在修井作业中，常常遇到几口油水井井筒内存在不明落物的问题，这些井往往经过小修队处理过，鱼顶极其不规则，个别井甚至落有打捞工具。在经过初期打捞无效后，修井大队技术人员针对打捞锈蚀油管和钻杆本体无有效打捞工具的问题，研制了复合式组合打捞工具。 一、现状 钻杆断裂后本体和油管本体的打捞一直是比较难于解决的问题，由于钻杆本体和油管本体壁薄，造扣和抗压能力比接头部位弱，造成了常规打捞工具打捞效果不理想。为此要迅速引入鱼头和提升打捞吨位是需要解决的问题，针对以上问题，借鉴各种常规打捞工具的优缺点，研制了复合式打捞工具。 二、复合打捞工具的结构和原理 1.公锥+筒体+引鞋组合工具（图 1） 带有筒体和引鞋的公锥下放到鱼头 1～2m 时开泵洗鱼顶，逐步下放工具至鱼顶，旋动下放的钻具并利用引鞋的作用，把偏依井壁的落鱼诱入筒体内，筒体将落鱼和公锥进行扶正，使公锥顺利进入打捞落鱼内孔，加适当的钻压，并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣。当所造之扣能承受一定的拉力和扭矩时，可实行上提或倒扣的办法将落物全部或部分捞出。假如采纳单只公锥进行打捞，插入落鱼外壁的循环空间的几率比较大，要多次进行找正，由于引鞋和筒体作用能够迅速地引入落鱼，加之外筒对落鱼外径起到了约束作用，使公锥造扣深度增加，打捞上提的吨位大大提高。 2.可退式捞矛+筒体+引鞋组合工具（图 2） 可退式捞矛的矛杆上有换向轨迹槽，卡瓦上接活动转套，当卡瓦上下运动时，转套可自由转动进行换向，使卡瓦内锥面同矛杆外锥面胀开和贴紧，实现打捞和释放。外加的引鞋和捞筒可以把偏依井壁的落鱼诱入筒体内，筒体将落鱼和捞矛进行扶正，使捞矛顺利进入打捞落鱼内孔，引入鱼腔观察落鱼方入及悬重变化。上提钻柱，悬重增加，则显示已捞获落鱼。如悬重未见增加，则再缓慢下放上提，直至捞获落鱼为止。如上提管柱遇卡，且悬重已明显超过落鱼管柱质量，则说明落鱼已严重卡死，可考虑退出工具。 3.可退式捞矛+卡瓦打捞筒组合工具（图 3） 将捞矛+捞筒的组合工具...
