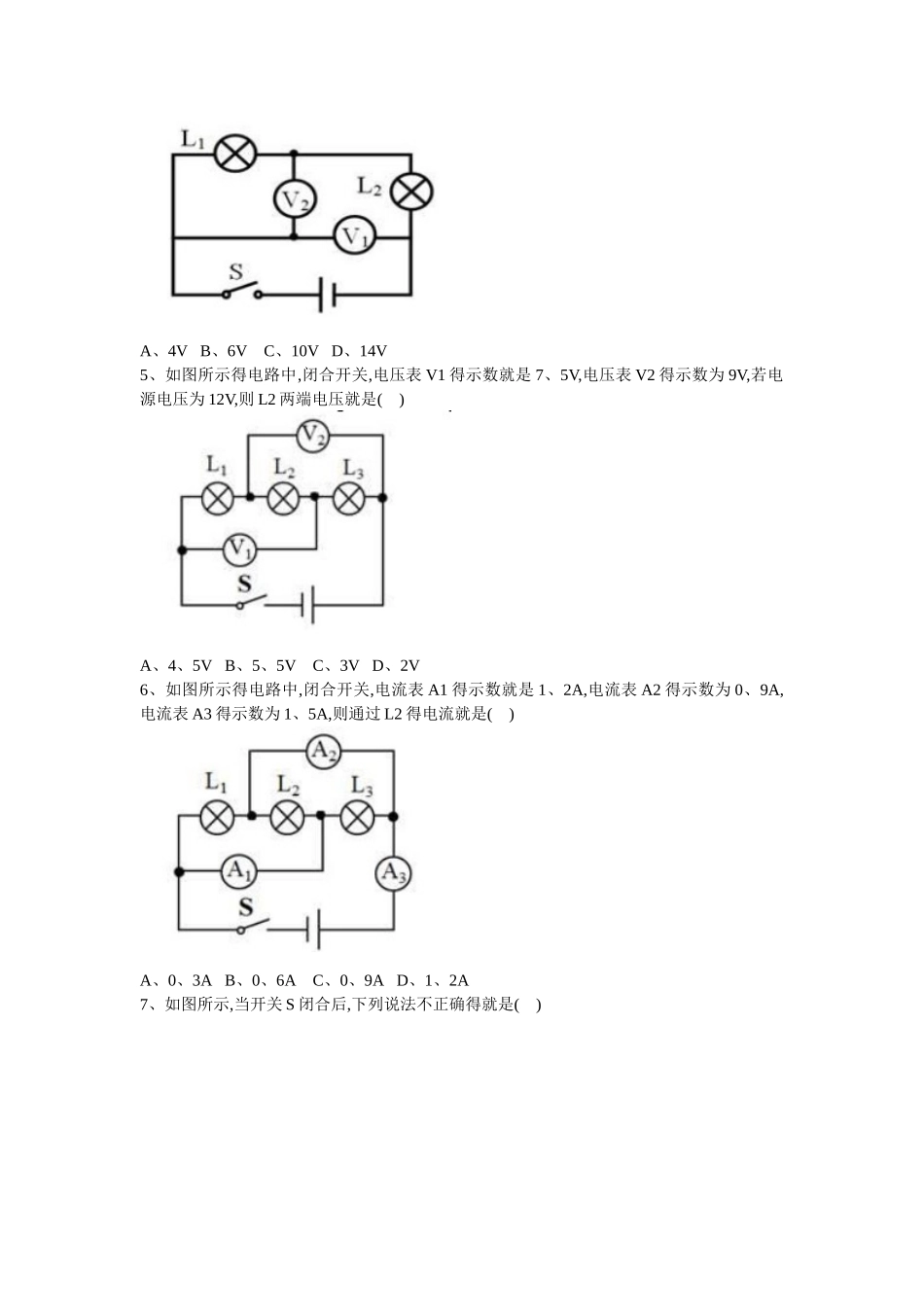

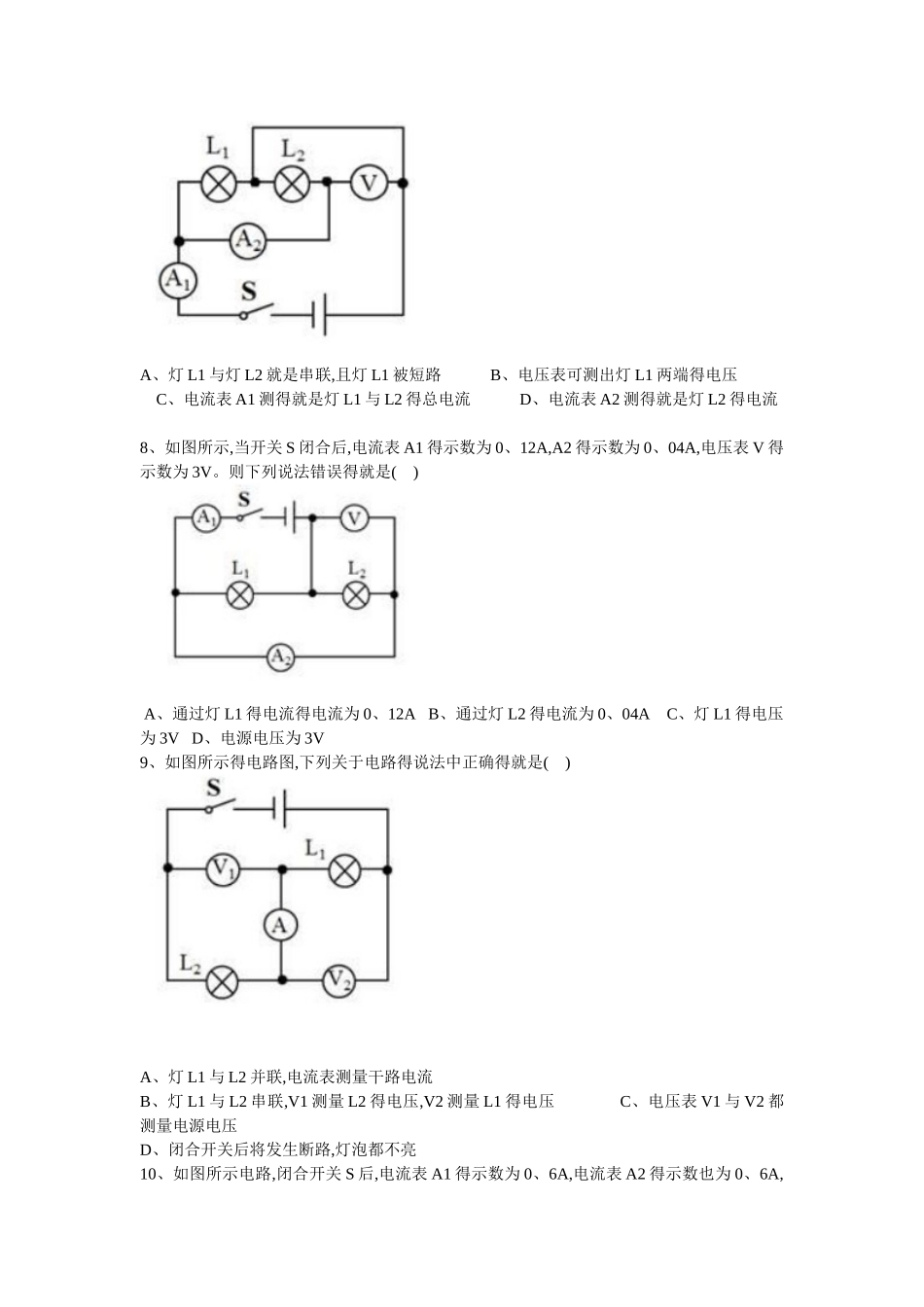

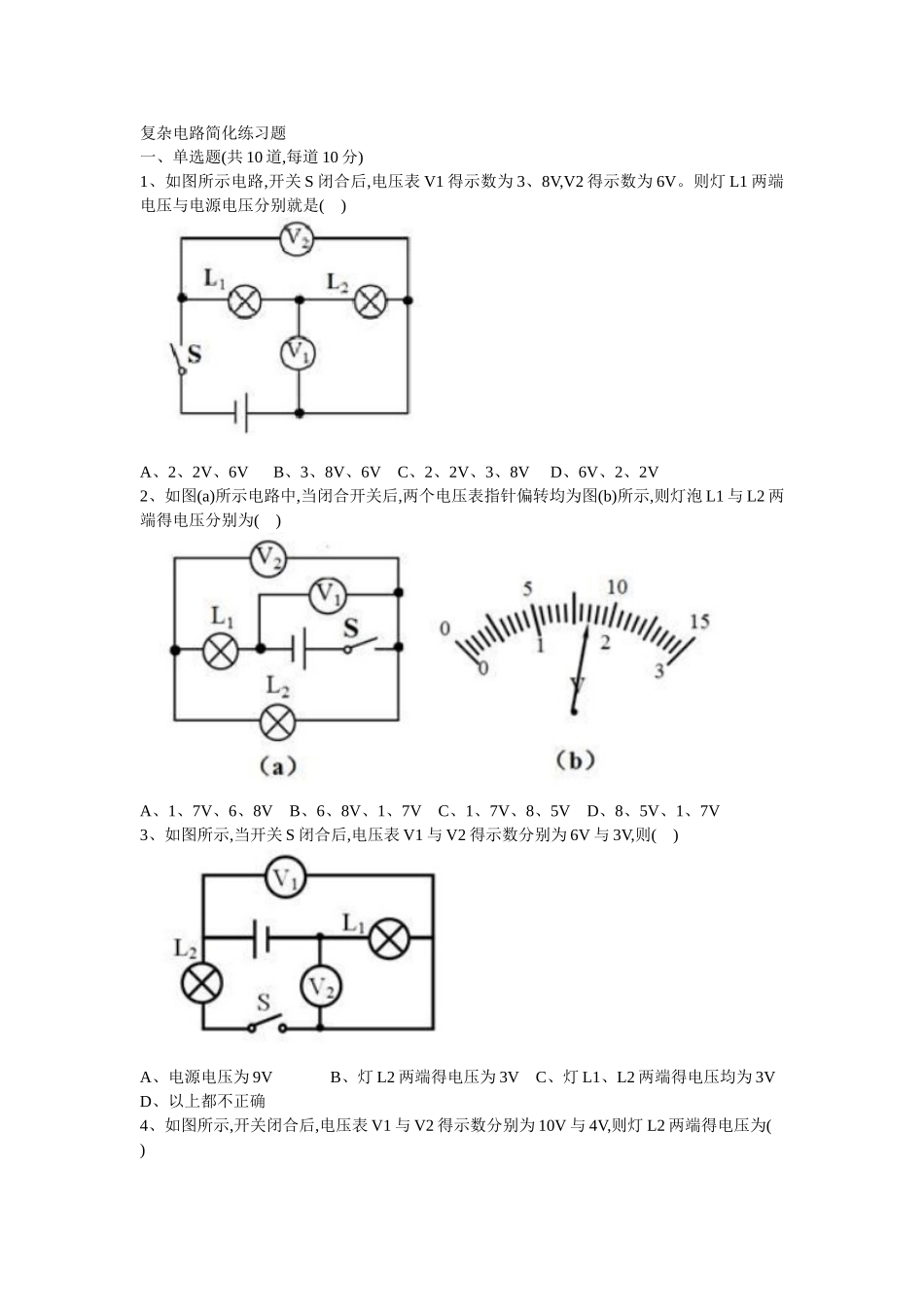

复杂电路简化练习题一、单选题(共 10 道,每道 10 分) 1、如图所示电路,开关 S 闭合后,电压表 V1 得示数为 3、8V,V2 得示数为 6V。则灯 L1 两端电压与电源电压分别就是( ) A、2、2V、6V B、3、8V、6V C、2、2V、3、8V D、6V、2、2V 2、如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则灯泡 L1 与 L2 两端得电压分别为( )A、1、7V、6、8V B、6、8V、1、7V C、1、7V、8、5V D、8、5V、1、7V 3、如图所示,当开关 S 闭合后,电压表 V1 与 V2 得示数分别为 6V 与 3V,则( ) A、电源电压为 9V B、灯 L2 两端得电压为 3V C、灯 L1、L2 两端得电压均为 3V D、以上都不正确 4、如图所示,开关闭合后,电压表 V1 与 V2 得示数分别为 10V 与 4V,则灯 L2 两端得电压为( ) A、4V B、6V C、10V D、14V 5、如图所示得电路中,闭合开关,电压表 V1 得示数就是 7、5V,电压表 V2 得示数为 9V,若电源电压为 12V,则 L2 两端电压就是( ) A、4、5V B、5、5V C、3V D、2V 6、如图所示得电路中,闭合开关,电流表 A1 得示数就是 1、2A,电流表 A2 得示数为 0、9A,电流表 A3 得示数为 1、5A,则通过 L2 得电流就是( ) A、0、3A B、0、6A C、0、9A D、1、2A 7、如图所示,当开关 S 闭合后,下列说法不正确得就是( ) A、灯 L1 与灯 L2 就是串联,且灯 L1 被短路 B、电压表可测出灯 L1 两端得电压 C、电流表 A1 测得就是灯 L1 与 L2 得总电流 D、电流表 A2 测得就是灯 L2 得电流 8、如图所示,当开关 S 闭合后,电流表 A1 得示数为 0、12A,A2 得示数为 0、04A,电压表 V 得示数为 3V。则下列说法错误得就是( ) A、通过灯 L1 得电流得电流为 0、12A B、通过灯 L2 得电流为 0、04A C、灯 L1 得电压为 3V D、电源电压为 3V 9、如图所示得电路图,下列关于电路得说法中正确得就是( ) A、灯 L1 与 L2 并联,电流表测量干路电流 B、灯 L1 与 L2 串联,V1 测量 L2 得电压,V2 测量 L1 得电压 C、电压表 V1 与 V2 都测量电源电压 D、闭合开关后将发生断路,灯泡都不亮 10、如图所示电路,闭合开关 S 后,电流表 A1 得示数为 0、6A,电流表 A2 得示数也为 0、6A,电压表 V 得示数为 3V,下列说法错误得就是( ) A、通过两个电流表得电流相等,两灯泡串联 B、两灯泡并联,干路电流为 1、2A C、电源电压为 3V D、通过灯泡 L1 与 L2 得电流均为 0、6A
