大体积混凝土施工及质量控制技术探讨

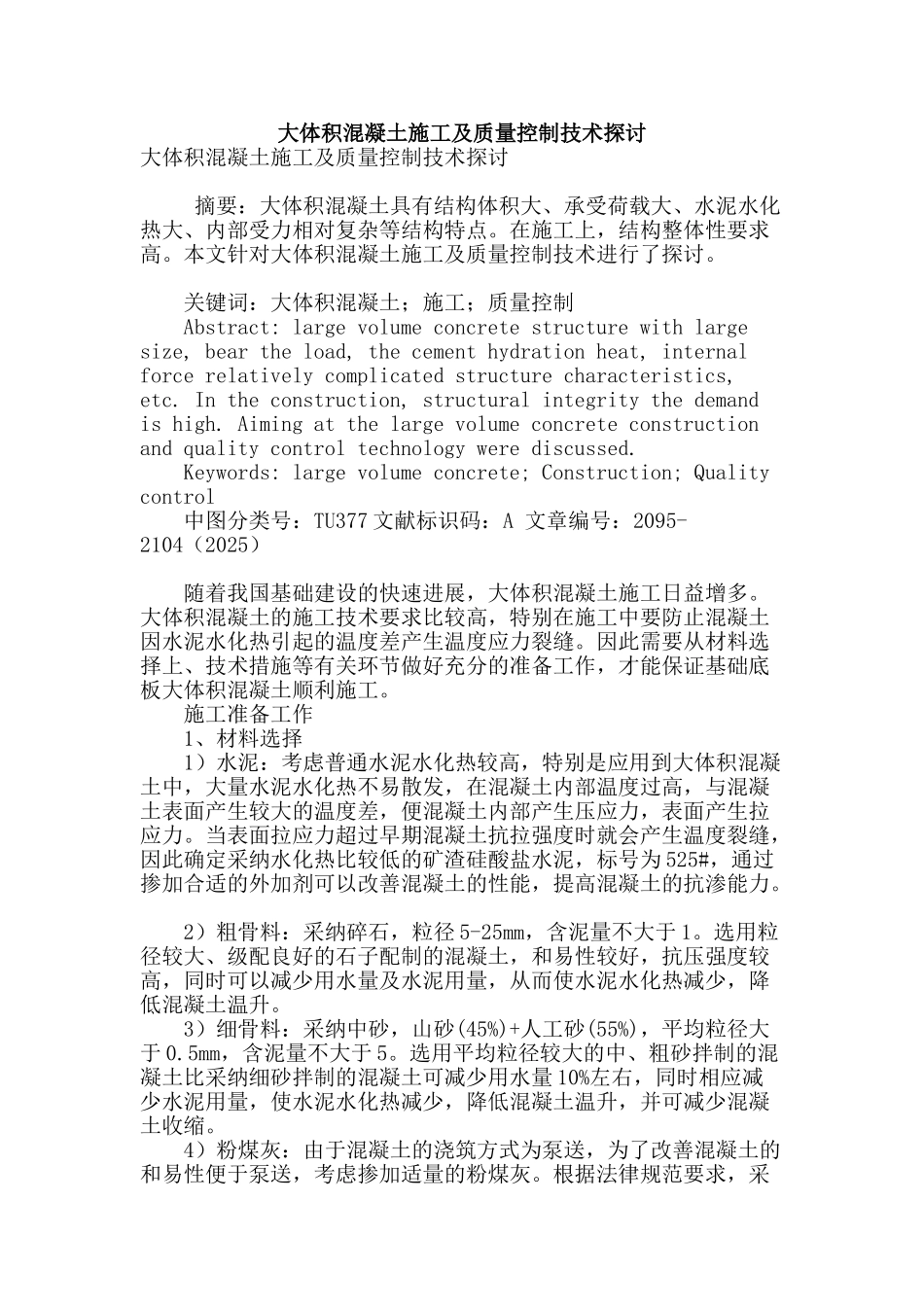

大体积混凝土施工及质量控制技术探讨大体积混凝土施工及质量控制技术探讨 摘要：大体积混凝土具有结构体积大、承受荷载大、水泥水化热大、内部受力相对复杂等结构特点。在施工上，结构整体性要求高。本文针对大体积混凝土施工及质量控制技术进行了探讨。 关键词：大体积混凝土；施工；质量控制 Abstract: large volume concrete structure with large size, bear the load, the cement hydration heat, internal force relatively complicated structure characteristics, etc. In the construction, structural integrity the demand is high. Aiming at the large volume concrete construction and quality control technology were discussed. Keywords: large volume concrete; Construction; Quality control 中图分类号：TU377 文献标识码：A 文章编号：2095-2104（2025） 随着我国基础建设的快速进展，大体积混凝土施工日益增多。大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。 施工准备工作 1、材料选择 1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，便混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采纳水化热比较低的矿渣硅酸盐水泥，标号为 525#，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。 2）粗骨料：采纳碎石，粒径 5-25mm，含泥量不大于 1。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。 3）细骨料：采纳中砂，山砂(45%)+人工砂(55%)，平均粒径大于 0.5mm，含泥量不大于 5。选用平均粒径较大的中、粗砂拌制的混凝土比采纳细砂拌制的混凝土可减少用水量 10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。 4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。根据法律规范要求，采纳矿渣硅酸盐水泥拌制大体积粉煤灰混...
