大工14春《电工学》辅导资料8

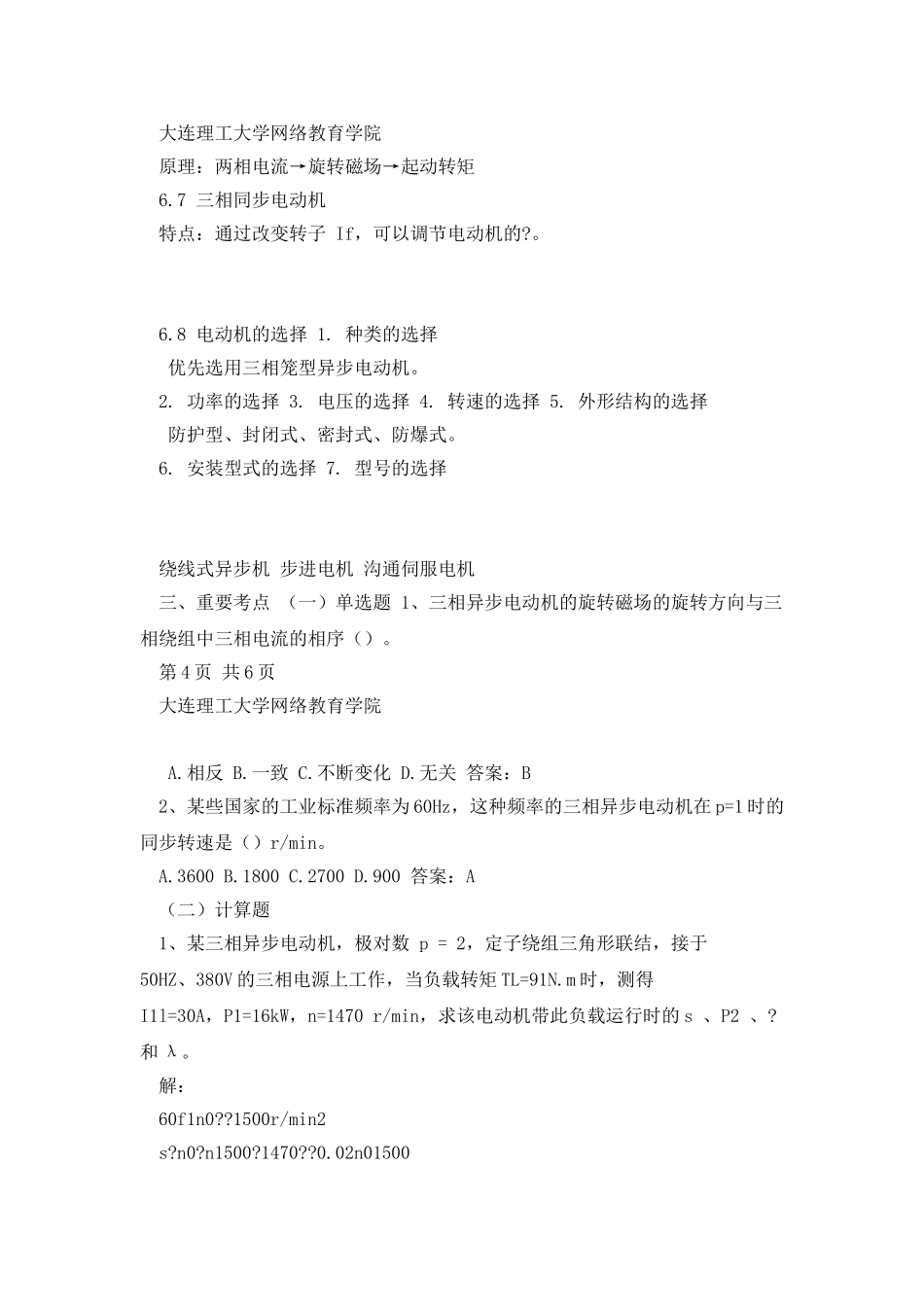

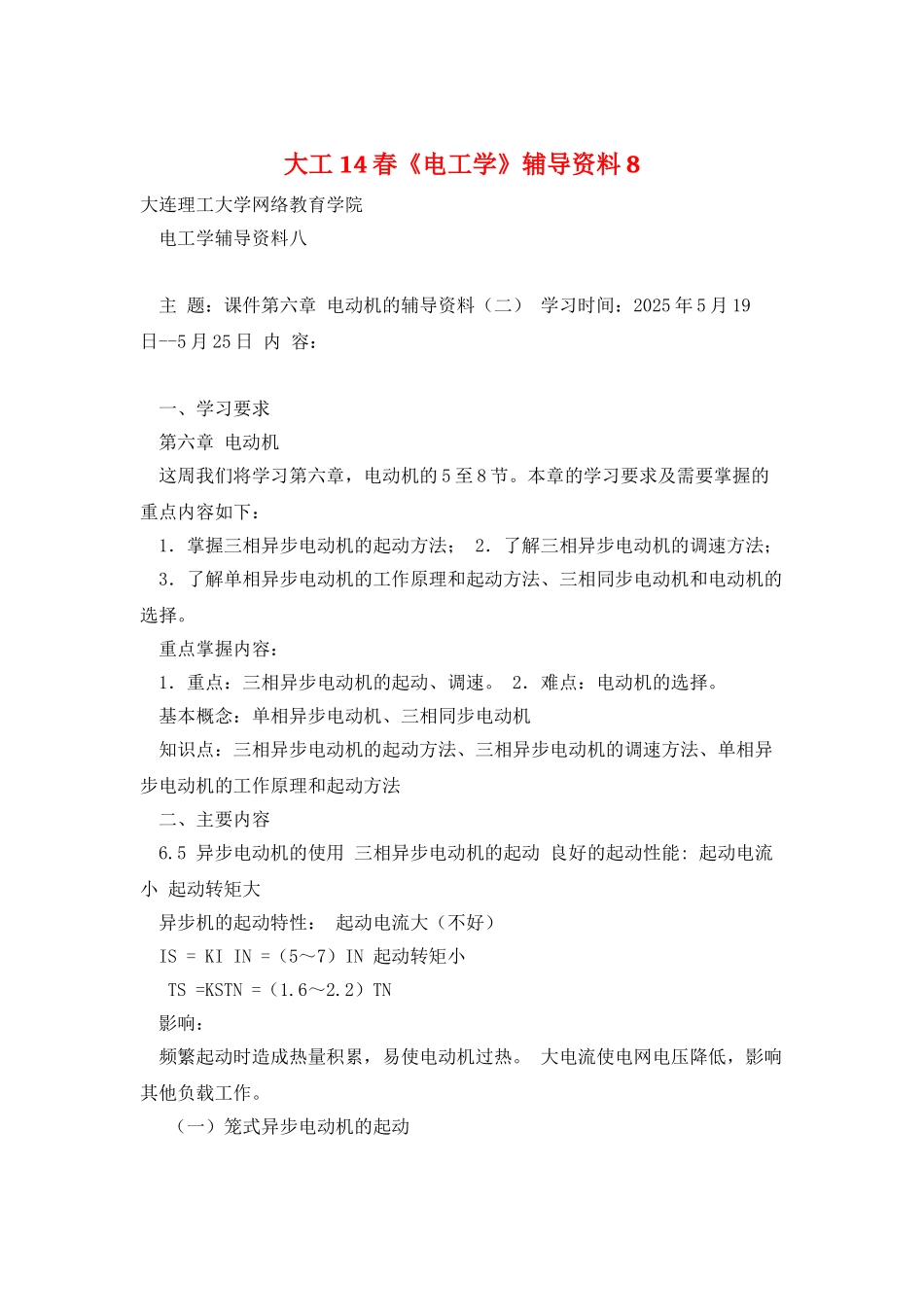

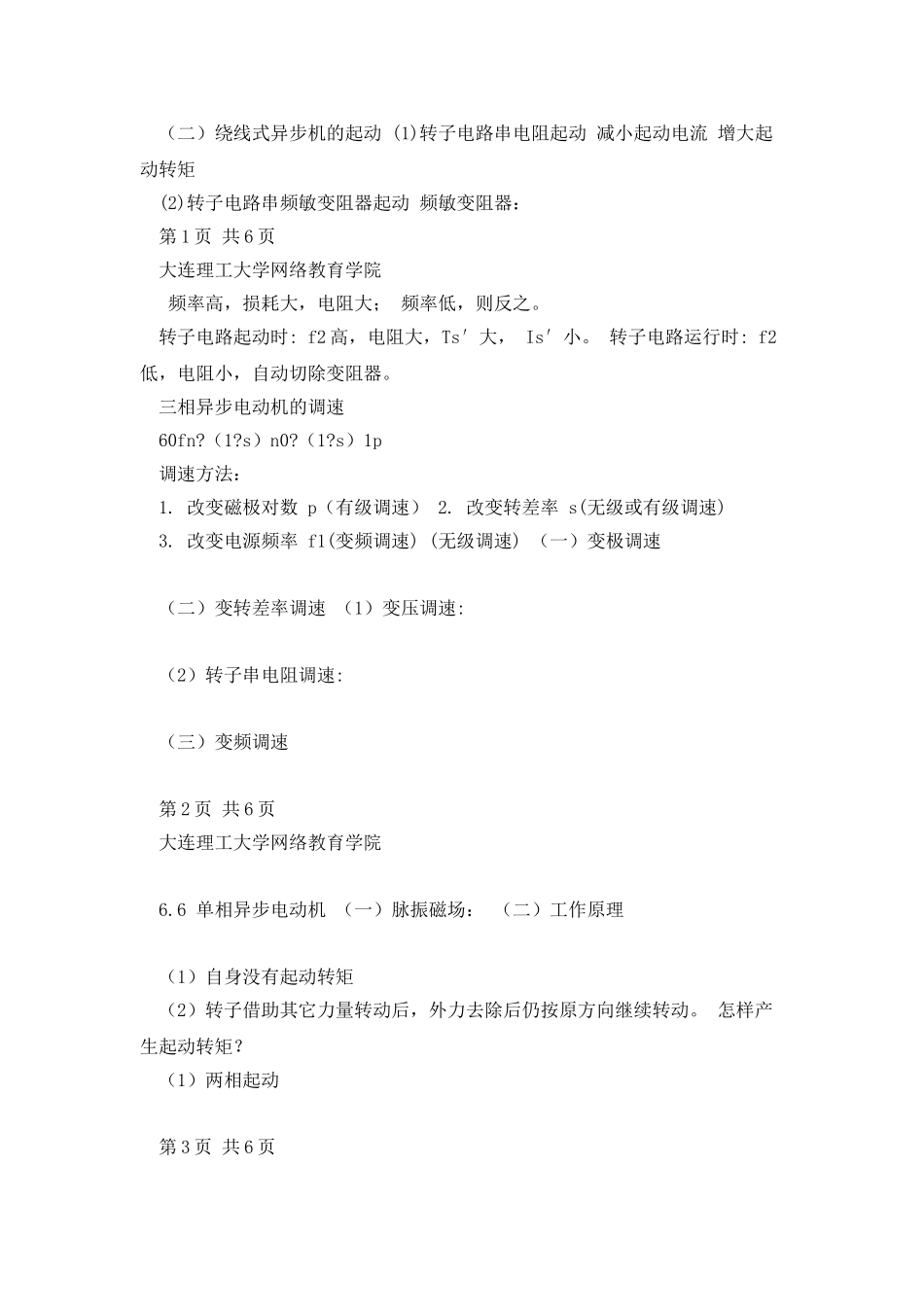

大工 14 春《电工学》辅导资料 8大连理工大学网络教育学院 电工学辅导资料八 主 题：课件第六章 电动机的辅导资料（二） 学习时间：2025 年 5 月 19日--5 月 25 日 内 容： 一、学习要求 第六章 电动机 这周我们将学习第六章，电动机的 5 至 8 节。本章的学习要求及需要掌握的重点内容如下： 1．掌握三相异步电动机的起动方法； 2．了解三相异步电动机的调速方法； 3．了解单相异步电动机的工作原理和起动方法、三相同步电动机和电动机的选择。 重点掌握内容： 1．重点：三相异步电动机的起动、调速。 2．难点：电动机的选择。 基本概念：单相异步电动机、三相同步电动机 知识点：三相异步电动机的起动方法、三相异步电动机的调速方法、单相异步电动机的工作原理和起动方法 二、主要内容 6.5 异步电动机的使用 三相异步电动机的起动 良好的起动性能: 起动电流小 起动转矩大 异步机的起动特性： 起动电流大（不好） IS = KI IN =（5～7）IN 起动转矩小 TS =KSTN =（1.6～2.2）TN 影响： 频繁起动时造成热量积累，易使电动机过热。 大电流使电网电压降低，影响其他负载工作。 （一）笼式异步电动机的起动 （二）绕线式异步机的起动 (1)转子电路串电阻起动 减小起动电流 增大起动转矩 (2)转子电路串频敏变阻器起动 频敏变阻器： 第 1 页 共 6 页 大连理工大学网络教育学院 频率高，损耗大，电阻大； 频率低，则反之。 转子电路起动时: f2 高，电阻大，Ts′大， Is′小。 转子电路运行时: f2低，电阻小，自动切除变阻器。 三相异步电动机的调速 60fn?（1?s）n0?（1?s）1p 调速方法： 1. 改变磁极对数 p（有级调速） 2. 改变转差率 s(无级或有级调速) 3. 改变电源频率 f1(变频调速) (无级调速) （一）变极调速 （二）变转差率调速 （1）变压调速: （2）转子串电阻调速: （三）变频调速 第 2 页 共 6 页 大连理工大学网络教育学院 6.6 单相异步电动机 （一）脉振磁场： （二）工作原理 （1）自身没有起动转矩 （2）转子借助其它力量转动后，外力去除后仍按原方向继续转动。 怎样产生起动转矩？ （1）两相起动 第 3 页 共 6 页 大连理工大学网络教育学院 原理：两相电流→旋转磁场→起动转矩 6.7 三相同步电动机 特点：通过改变转子 If，可以调节电动机的?。 6.8 电动机的选择 1. 种类的选择 优先选用三相笼型异步电动机...
