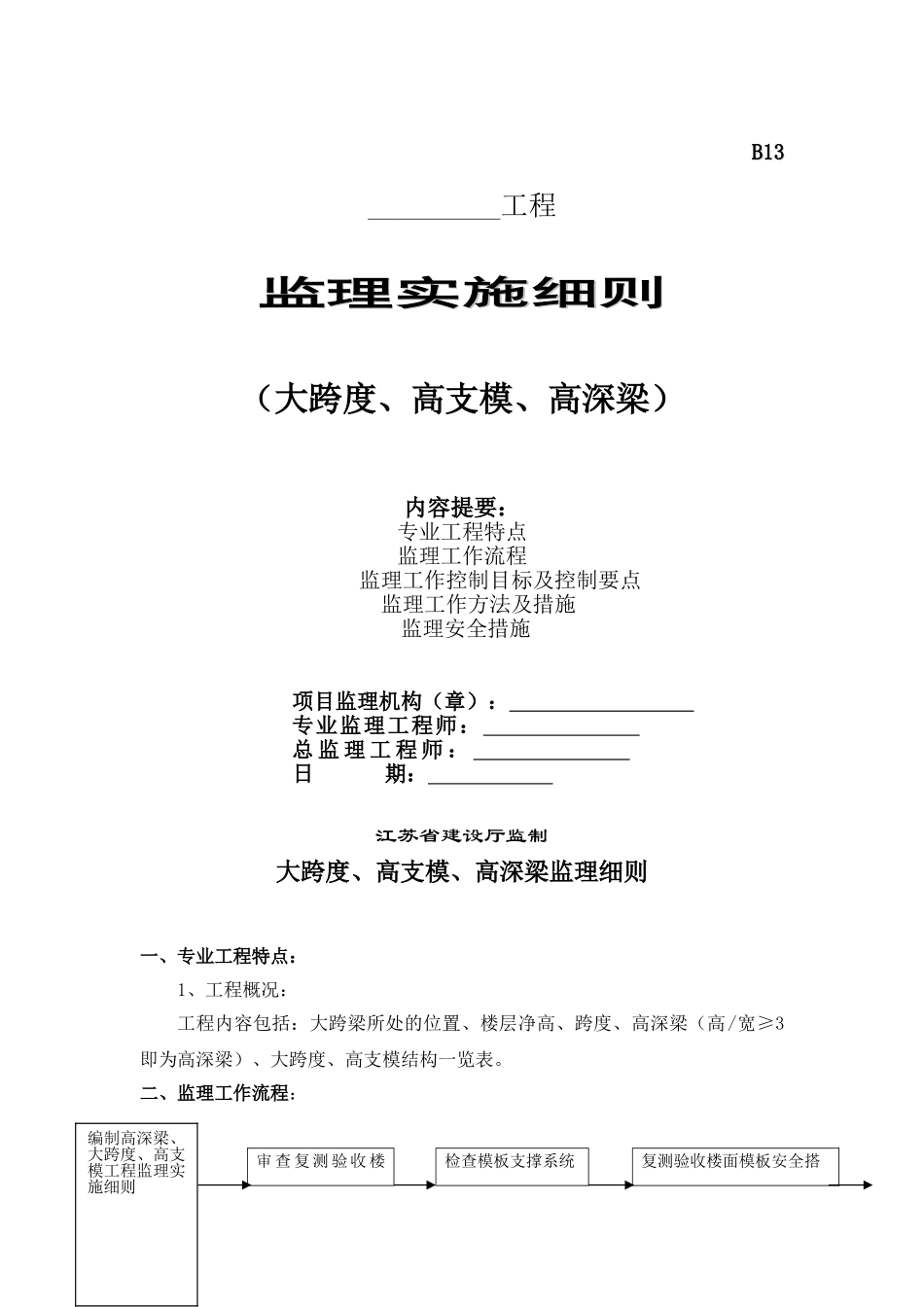

B13B13 工程监理实施细则监理实施细则（大跨度、高支模、高深梁）内容提要：专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施监理安全措施 项目监理机构（章）： 专业监理工程师： 总 监 理 工 程 师 ： 日 期： 江苏省建设厅监制大跨度、高支模、高深梁监理细则一、专业工程特点：1、工程概况：工程内容包括：大跨梁所处的位置、楼层净高、跨度、高深梁（高/宽≥3即为高深梁）、大跨度、高支模结构一览表。二、监理工作流程：审 查 复 测 验 收 楼检查模板支撑系统复测验收楼面模板安全搭编制高深梁、大跨度、高支模工程监理实施细则面 板 梁 模 板 支 撑系 统 放 线 定 位 成果 ， 复 测 验 收 支撑 系 统 放 线 、 定位立杆（及垫块）、大横杆布置、扫地杆与纵横剪刀撑布置连接设；楼板面、次梁、主梁搭设；轴线、位置关系、构件断面，标高、起拱度符合设计图纸和方案要求模板检查复测合格，签字确认，同意进行下道工序施工旁站监理混凝土浇筑过程，检查混凝土浇筑过程模板安全措施，并有专人护模楼板系统混凝土强度满足拆模要求，批准拆模申请，旁站监理监控安全拆模三、监理工作目标及控制要点： 1、审查承包方报审高深梁、大跨度、高支模施工方案，审查重点：① 模板支撑系统结构计算书：自重及施工荷载取值准确，杆件各项参数使用正确；② 主要节点力学计算准确，各杆件连接节点力的传递路线清楚，抗拉、抗压、抗滑移，计算准确，节点连接构造方案合理；③ 根据立杆接受力计算结果，需用双杆并列时采纳双杆，底板支撑处设可靠垫板；④ 支撑系统纵横向剪刀撑布置，纵横扫地杆布置合理，能保证支撑系统整体稳定；⑤ 附有准确的搭设构造图，所交代节点连接构造大样简洁可靠，便于搭拆；⑥ 搭拆安全施工要点，符合现场施工条件，各项安全措施到位；⑦ 审核模板搭设与拆模安全技术措施。2、抽查进场搭设高支模用的钢管、扣件和木模板材，重点抽查钢管、扣件质量。钢管无弯曲、缺损、瘪凹、严重锈蚀、开裂等质量问题，钢壁厚度符合方案计算书要求；扣件无裂缝、暗伤、无滑丝缺牙，表面清洁无锈蚀，螺杆与螺孔配合灵活无锈死，表面清洁无锈蚀，满足 50×90 和 50×60 要求，无开裂、翘曲等情况。3、检查复测支模放线定位，符合设计要求，立杆平面布置偏差≤3cm，横向连接杆件沿高度偏差≤±1cm。大梁、次梁轴线偏差±3mm，主、次梁断面偏差≤+5、-3mm。4、检查...
