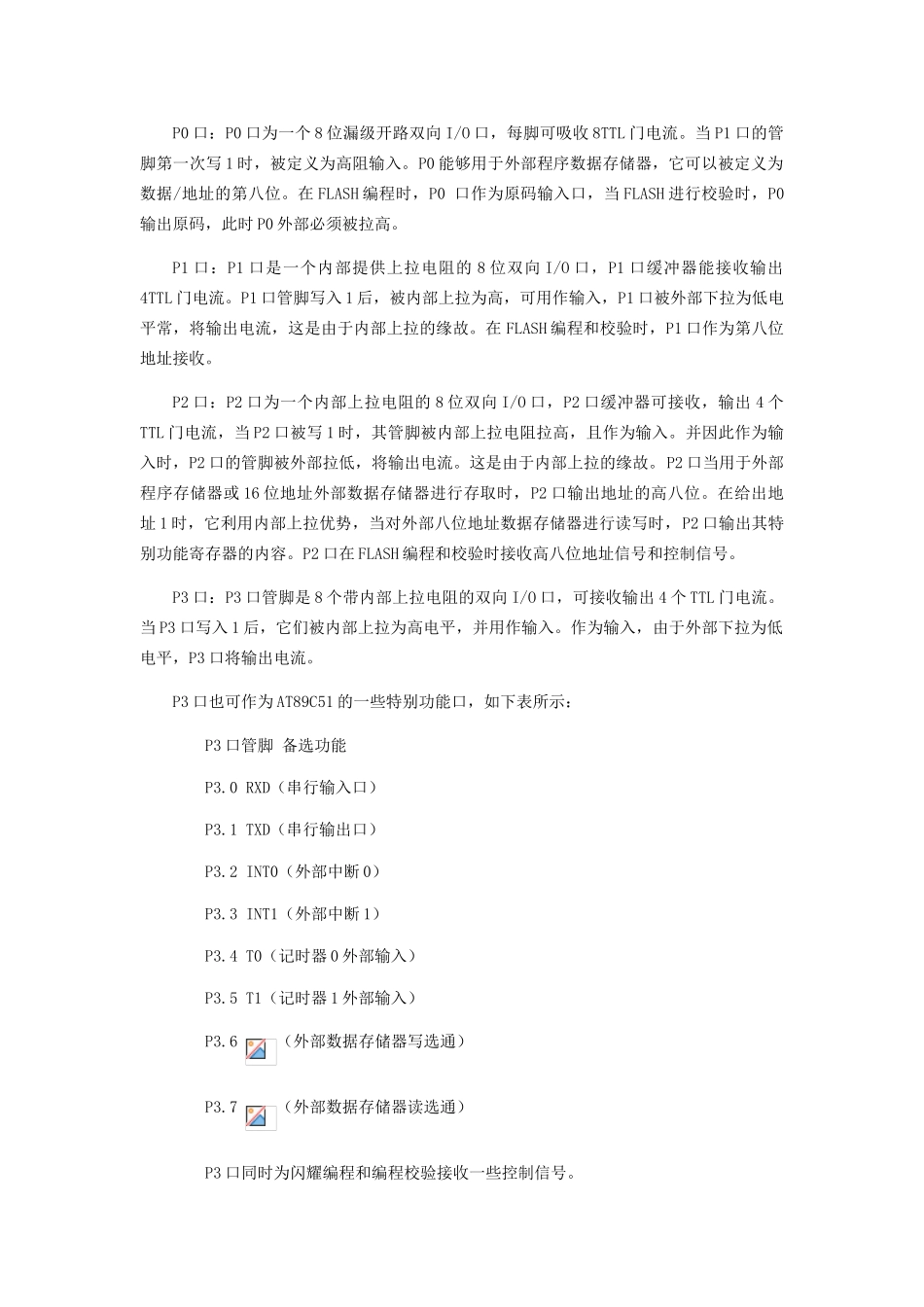

AT89C51 单片机的概述（1）AT89C51 单片机的结构AT89C51 单片机是美国 Atmel 公司生产低电压，高性能 CMOS 8 位单片机，片内含 4k bytes 的可反复擦写的只读程序存储器（EPROM）和 128 bytes 的随机存取数据存储器(RAM)，器件采纳 Atmel 公司的高密度、非易失性存取技术生产，兼容标准 MCS-51 指令系统，片内置通用 8 位中央处理器（CPU）和 Flash 存储单元，功能强大[3]。AT89C51 单片机可提供许多高性价比的应用场合，可灵活应用于各种控制领域。上图为 AT89C51 单片机的基本组成功能方块图。由图可见，在这一块芯片上，集成了一台微型计算机的主要组成部分，其中包括 CPU、存储器、可编程 I/O 口、定时器/计数器、串行口等，各部分通过内部总线相连。下面介绍几个主要部分。外时钟源 外部事件计数 外中断 控制 并行口 串行通信AT89C51 功能方块图（2）AT89C51 的管脚说明ATMEL 公司的 AT89C51 是一种高效微控制器。采纳 40 引脚双列直插封装形式。AT89C51单片机是高性能单片机，因为受引脚数目的限制，所以有不少引脚具有第二功能。VCC：供电电压。GND：接地。振荡器和时序OSC程序存储器4 KB ROM数据存储器256 B RAM/SFR定时器 / 计数器 2 ×16 AT89C51CPU64 KB 总线 扩展控制器可编程 I/O可编程全双工串行口内中断P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收 8TTL 门电流。当 P1 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在 FLASH 编程时，P0 口作为原码输入口，当 FLASH 进行校验时，P0输出原码，此时 P0 外部必须被拉高。P1 口：P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口，P1 口缓冲器能接收输出4TTL 门电流。P1 口管脚写入 1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平常，将输出电流，这是由于内部上拉的缘故。在 FLASH 编程和校验时，P1 口作为第八位地址接收。 P2 口：P2 口为一个内部上拉电阻的 8 位双向 I/O 口，P2 口缓冲器可接收，输出 4 个TTL 门电流，当 P2 口被写 1 时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2 口当用于外部程序存储器或 16 位地址外部数据存储器进行存取时，P2 口输出地址的高八位。在给出地址 1 时...
