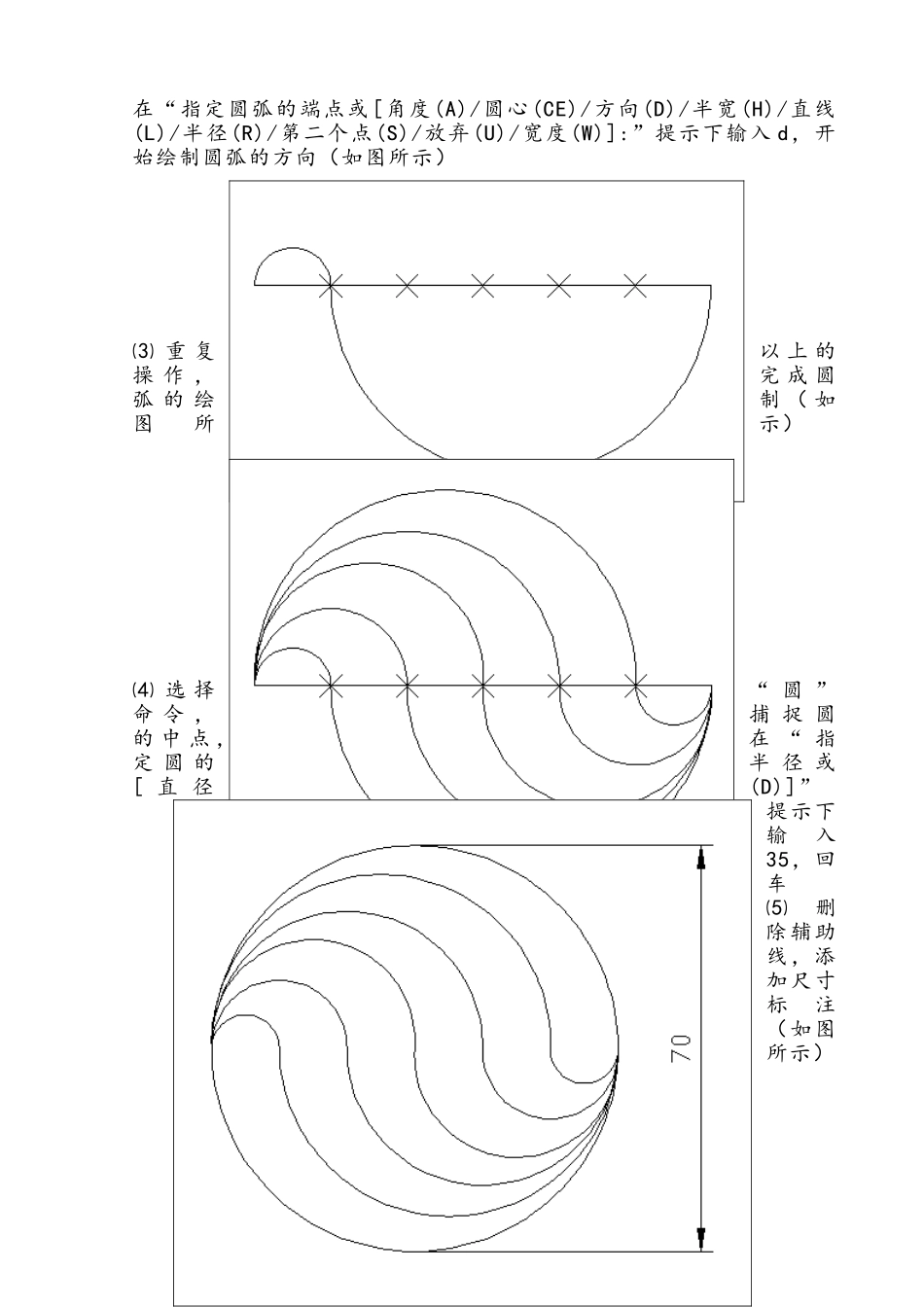

◆练习说明：1、此图中间为 6 等分，可使用定数等分命令分段；2、连续曲线可采纳多段线的圆弧命令快速绘制。◆ 操 作提示：⑴ 先 画一 条 长 为 70的 直 线 ，然后在这条直线 上 6等分（如图所示）⑵使用 “ 多段线 ” 命令，在 “ 指定起点: 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入 a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入 d，开始绘制圆弧的方向（如图所示）⑶ 重 复以 上 的操 作 ，完 成 圆弧 的 绘制 （ 如图所示）⑷ 选 择“ 圆 ”命 令 ，捕 捉 圆的 中 点 ，在 “ 指定 圆 的半 径 或 [ 直 径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题 2：环形阵列画圆弧◆练习说明：1、此图外面由 8 段相同的圆弧构成；2、使用环形阵列命令快速绘制。◆ 操 作 提示：⑴ 先 画 一个 直 径 为 35的 圆 ， 然后 向 上 复 制（ 如 图 所示）⑵ 使 用 “ 环 形阵 列 ” 命 令 ，阵 列 出 8 个 圆（如图所示）⑶ 使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷ 再 次 使 用 “ 环 形阵列”命令，阵列出8 个圆弧，添加尺寸标注（如图所示）10.3 习 题 3 ： 使 用极轴追踪绘制图形◆练习说明：1 、 此 图 主 要 练 习 多边形的绘制；2 、 在 绘 制 中 间 的 矩形 时 将 会 用 到 45°极轴追踪。◆ 操 作 提示：⑴先对“极轴追踪”进 行 设 置 ，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（ F10）”选项，在“增量角”改为 45°（改成 45°的意思是：凡是 45°的倍数都能追踪得到）（如图所示）⑶ 先画一个直径为 70 的圆，再画一个内接于圆的正 6 边形（如图所示）0⑷ 使 用 “ 对 象捕 捉 ” 命 令 ， 绘 制里 面 的 直 线 ， 并用 “ 极 轴 追 踪 ” 方式 绘 制 一 条 连 接于 线 上 的 直 线 （ 如图所示）⑸ 使 用 “ 直线 ” 命 令 连 接其 余 直 线（如图所示）⑹ 捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习 题 4 ： 使用 镜 像 、修剪命令绘制图形◆ 练 习说...
