实训一编制网络需求说明书

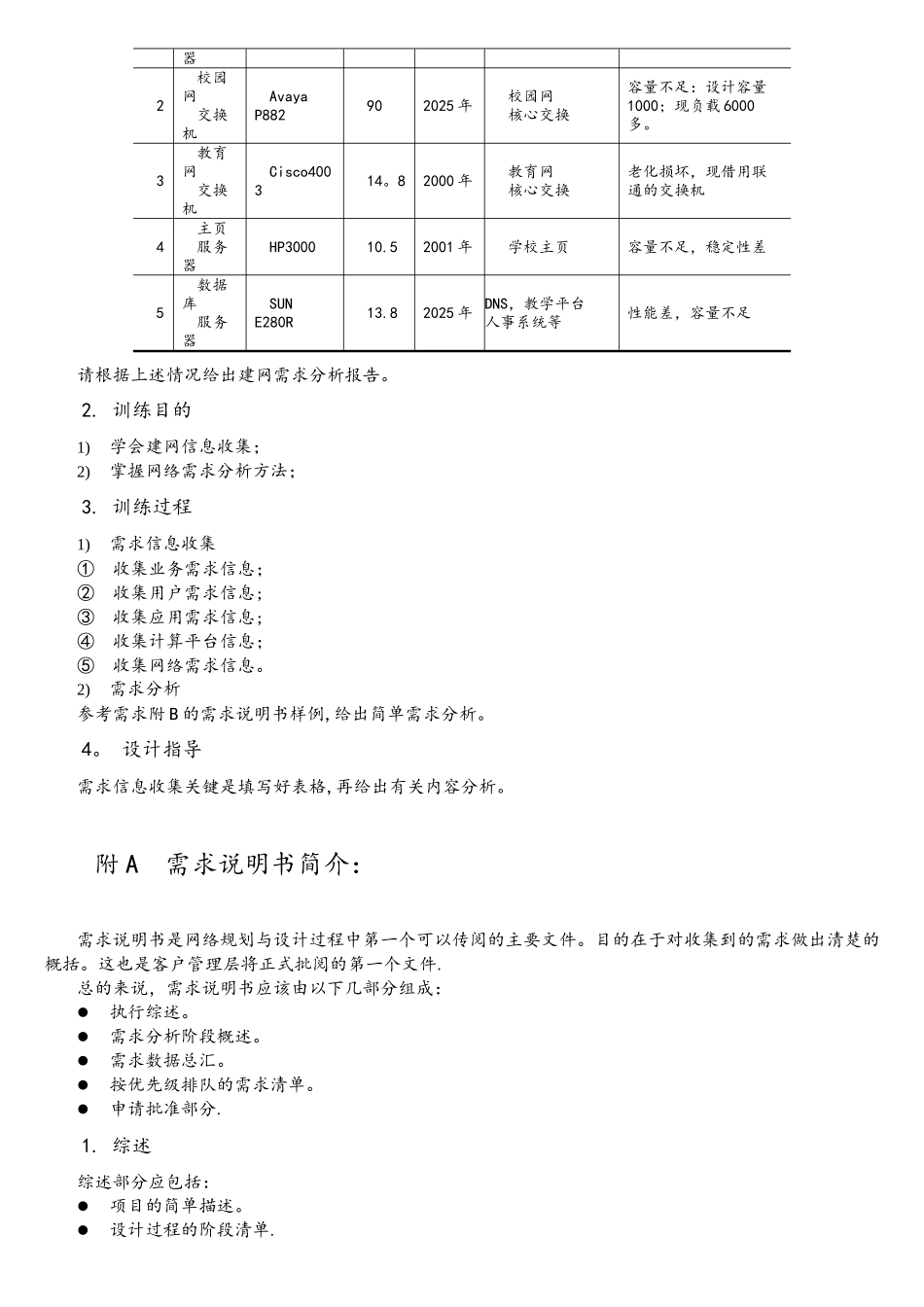

实训一 编制网络需求说明书1。 训练内容近年来，XX 学院校园网用户急增，但网络设备投入不足，没有及时更新扩容，大部分设备超期服役超负荷工作，稳定性可靠性下降，存在严重的运行安全隐患，致使网络故障频发。另外，每个设备都没冗余配置，致使故障维修恢复难度大周期长。没有用户登记、日志留存、有害信息防治、内容审计等保障信息安全功能.对学院的办公、教学、科研、学生稳定等方面都带来不利的影响。随着学院的扩招，网络用户将继续增加，若不及时更新设备,网络运行的不稳定不可靠状况还将进一步加剧,甚至完全瘫痪。目前学院网络的结构、用户数、带宽资源、经费投入、主要设备状况等情况分别汇总如下.1)网络结构见图 2-8 XX 学院网络现状拓扑图图 XX 学院网络现状拓扑图2）网络用户(见表 1)表 13)网络带宽及经费 投 入 情 况 （ 见 表2）表 24 ）主 要 设备 的 基本 情 况及 现 状(见表 3)表 3序号设备名称型号购价(万元)启用时间作用现状1教育网路由Cisco3662162000 年教育网核心路由老化损坏。外网不能访问学校主页,暂借用某公司的测试路由器.类别学生办公教学教工宿舍合计数量6450帐号 2414 个2409104教育网电信联通学校合计带宽资源100M1000M1000M--2100 M投入经费40 万740 万410 万500 万1690 万器2校园网交换机Avaya P882902025 年校园网核心交换容量不足：设计容量1000；现负载 6000多。3教育网交换机Cisco400314。82000 年教育网核心交换老化损坏，现借用联通的交换机4主页服务器HP300010.52001 年学校主页容量不足，稳定性差5数据库服务器SUN E280R13.82025 年 DNS，教学平台人事系统等性能差，容量不足请根据上述情况给出建网需求分析报告。2. 训练目的1)学会建网信息收集；2)掌握网络需求分析方法；3. 训练过程1)需求信息收集① 收集业务需求信息；② 收集用户需求信息;③ 收集应用需求信息;④ 收集计算平台信息；⑤ 收集网络需求信息。2)需求分析参考需求附 B 的需求说明书样例,给出简单需求分析。4。 设计指导需求信息收集关键是填写好表格,再给出有关内容分析。附 A 需求说明书简介：需求说明书是网络规划与设计过程中第一个可以传阅的主要文件。目的在于对收集到的需求做出清楚的概括。这也是客户管理层将正式批阅的第一个文件.总的来说，需求说明书应该由以下几部分组成：执行综述。 需求分析阶段概述。 需求数据总汇。 按优先级排队的需求清单。 ...
