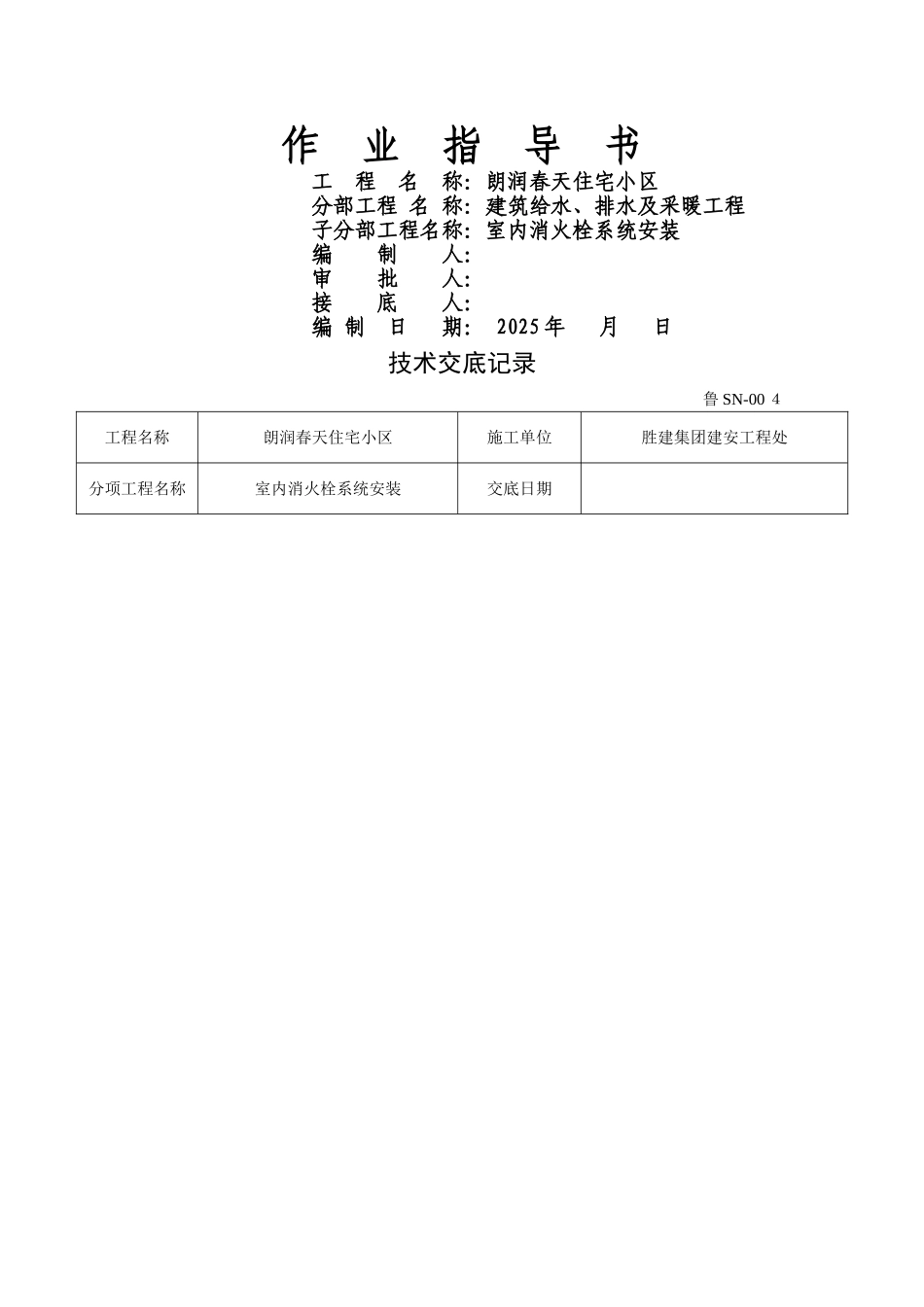

作 业 指 导 书工 程 名 称：朗润春天住宅小区分部工程 名 称：建筑给水、排水及采暖工程子分部工程名称：室内消火栓系统安装编 制 人：审 批 人：接 底 人：编 制 日 期： 2025 年 月 日技术交底记录鲁 SN-00 ４工程名称朗润春天住宅小区施工单位胜建集团建安工程处分项工程名称室内消火栓系统安装交底日期交底内容：本工程地下车库消火栓系统，采纳镀锌钢管，DN＜100 采纳丝接，DN≥100 采纳沟槽连接。一、施工准备1、技术准备⑴ 已做好图纸会审及技术交底。⑵ 根据工程进度要求，及时绘制加工图，提出加工计划。⑶ 已校核管道、预埋件得规格、数量、坐标、标高准确无误。2、材料、设备要求⑴ 管材、管件及设备等应有出厂合格证，消防专用设备及附件应有“CCC”认证证件。⑵ 管材应符合设计要求，碳素钢管不得有弯曲、锈蚀、重皮及凹凸不平等，镀锌钢管管壁内外应镀锌均匀，无锈蚀、无飞刺等。⑶ 管件要求铸造规矩、表面光洁、无裂纹。阀门开关灵活、开关严密，填料密封完好无渗漏，手轮完整无损害。⑷ 消火栓体得规格、型号要符合设计要求，箱体表面平整、光洁，无锈蚀、划伤，箱门启闭灵活，箱体方正，无变形现象，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。⑸ 消防泵进场后应进行开箱检验，设备型号、规格应与设计要求相一致，配件齐全，无缺损，进出管口得保护物应完好无损。3、作业条件⑴ 主体结构已完成。⑵ 管道安装所需要得基准线（+0、5m 或+1、0m 水平控制线）已明确。⑶ 水泵等设备安装得室内地面已完工，水泵及其她设备得混凝土基础强度应达到 75%以上，尺寸、位置与标高符合设计要求。⑷ 水池具备管道安装条件。⑸ 预埋件及预留空洞得位置、尺寸，数量符合设计要求。⑹ 现场得水、电、气源及场地设施满足施工要求。二、施工工艺2、1 工艺流程管道定位、放线→支架、吊架制作安装→干管安装→管道分区、分系统强度试验→消防设备安装→系统强度试验→管道冲洗→消火栓箱安装→系统通水调试2、2 操作工艺2、2、1 管道定位、放线⑴ 根据图纸确定得标高、位置及坡度测放位置线。⑵ 施工图纸对管道得标高与平面尺寸无标注时，应按有关规定要求定位，放线。项目专业技术负责人：交底人：接受人： 山东省建设工程质量监督总站监制技术交底记录鲁 SN-00 ４工程名称朗润春天住宅小区施工单位胜建集团建安工程处分项工程名称室内消火栓系统安装交底日期交...
