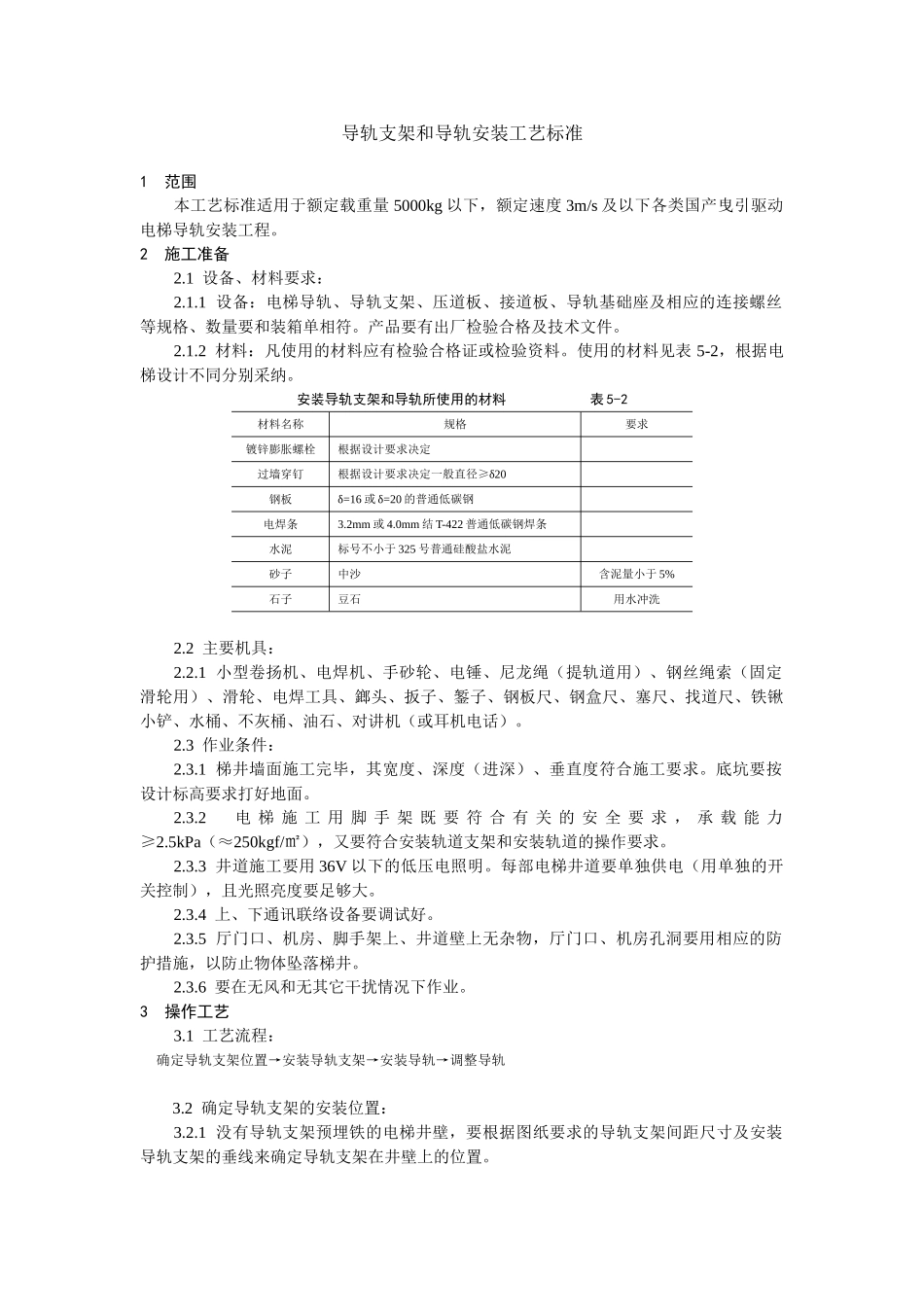

导轨支架和导轨安装工艺标准 1 范围本工艺标准适用于额定载重量 5000kg 以下，额定速度 3m/s 及以下各类国产曳引驱动电梯导轨安装工程。2 施工准备2.1 设备、材料要求：2.1.1 设备：电梯导轨、导轨支架、压道板、接道板、导轨基础座及相应的连接螺丝等规格、数量要和装箱单相符。产品要有出厂检验合格及技术文件。2.1.2 材料：凡使用的材料应有检验合格证或检验资料。使用的材料见表 5-2，根据电梯设计不同分别采纳。安装导轨支架和导轨所使用的材料表 5-2材料名称规格要求镀锌膨胀螺栓根据设计要求决定 过墙穿钉根据设计要求决定一般直径≥δ20 钢板δ=16 或 δ=20 的普通低碳钢 电焊条3.2mm 或 4.0mm 结 T-422 普通低碳钢焊条 水泥标号不小于 325 号普通硅酸盐水泥 砂子中沙含泥量小于 5%石子豆石用水冲洗 2.2 主要机具：2.2.1 小型卷扬机、电焊机、手砂轮、电锤、尼龙绳（提轨道用）、钢丝绳索（固定滑轮用）、滑轮、电焊工具、鎯头、扳子、錾子、钢板尺、钢盒尺、塞尺、找道尺、铁锹小铲、水桶、不灰桶、油石、对讲机（或耳机电话）。2.3 作业条件：2.3.1 梯井墙面施工完毕，其宽度、深度（进深）、垂直度符合施工要求。底坑要按设计标高要求打好地面。2.3.2 电 梯 施 工 用 脚 手 架 既 要 符 合 有 关 的 安 全 要 求 ， 承 载 能 力≥2.5kPa（≈250kgf/㎡），又要符合安装轨道支架和安装轨道的操作要求。2.3.3 井道施工要用 36V 以下的低压电照明。每部电梯井道要单独供电（用单独的开关控制），且光照亮度要足够大。2.3.4 上、下通讯联络设备要调试好。2.3.5 厅门口、机房、脚手架上、井道壁上无杂物，厅门口、机房孔洞要用相应的防护措施，以防止物体坠落梯井。2.3.6 要在无风和无其它干扰情况下作业。3 操作工艺3.1 工艺流程： 确定导轨支架位置→安装导轨支架→安装导轨→调整导轨 3.2 确定导轨支架的安装位置：3.2.1 没有导轨支架预埋铁的电梯井壁，要根据图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井壁上的位置。3.2.2 当图纸上没有明确规定最下一排导轨支架和最上一排导轨支架的位置时应按以下规定确定：最下一排导轨支架安装在底坑装饰地面上方 1000mm 的相应位置。最上一排道架安装在井道顶板下面不大于 500mm 的相应位置。3.2.3 在确定导轨支架位置的同时，还要考虑导轨连接板（接道板）与导轨支架不能相碰。错开的净距离不小...
