小数点浮点运算编程研究讲义

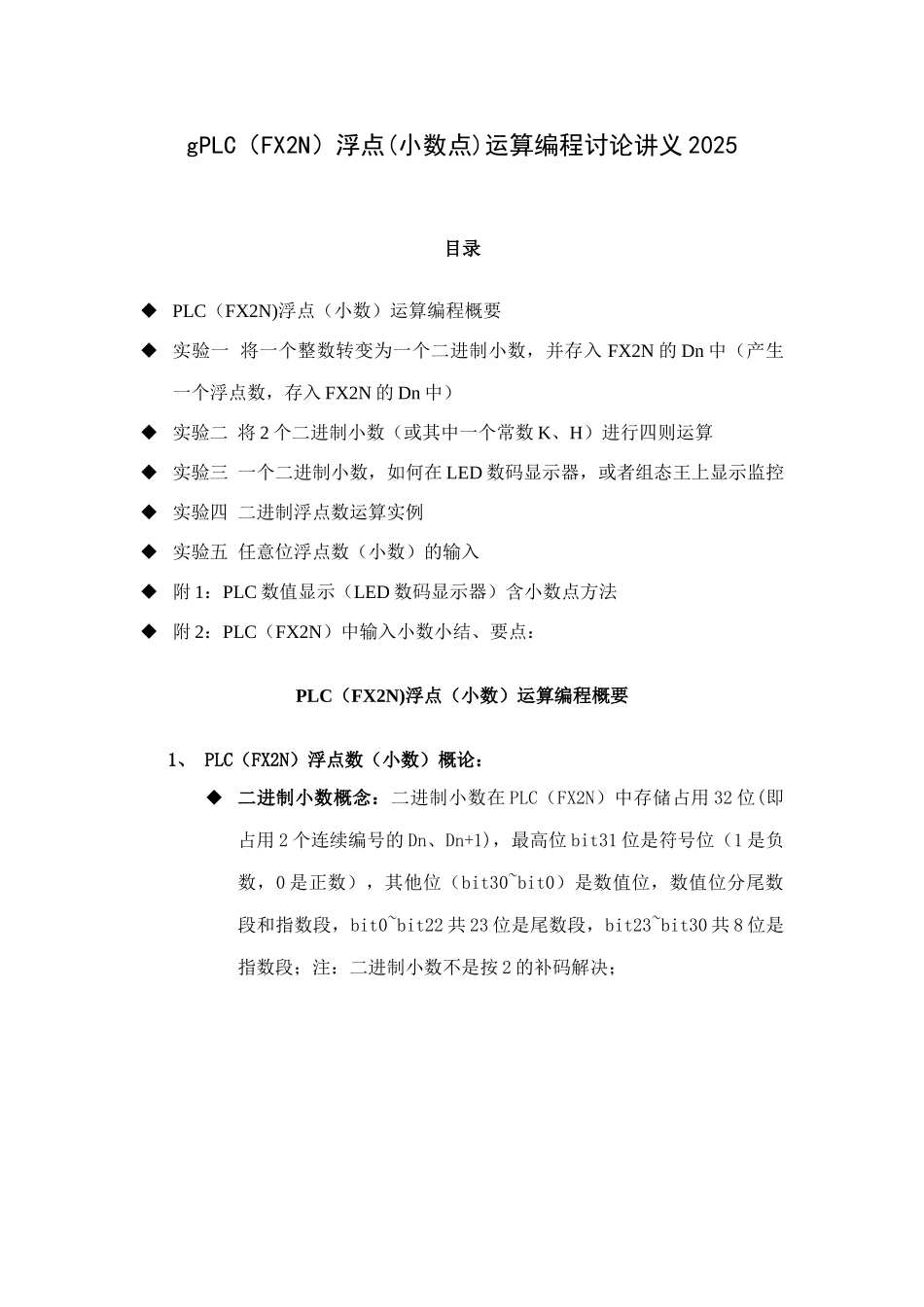

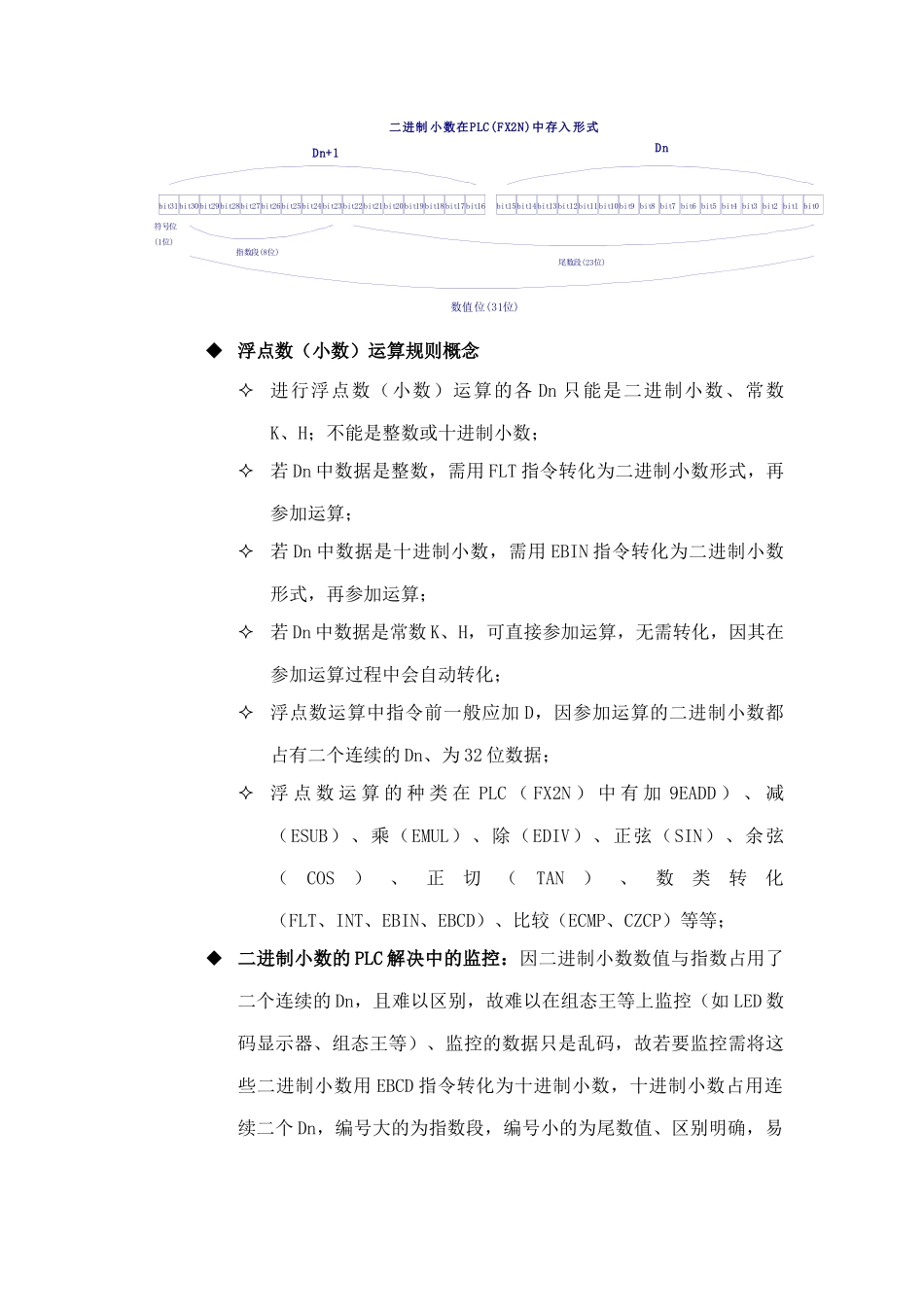

gPLC（FX2N）浮点(小数点)运算编程讨论讲义 2025目录 PLC（FX2N)浮点（小数）运算编程概要 实验一 将一个整数转变为一个二进制小数，并存入 FX2N 的 Dn 中（产生一个浮点数，存入 FX2N 的 Dn 中） 实验二 将 2 个二进制小数（或其中一个常数 K、H）进行四则运算 实验三 一个二进制小数，如何在 LED 数码显示器，或者组态王上显示监控 实验四 二进制浮点数运算实例 实验五 任意位浮点数（小数）的输入 附 1：PLC 数值显示（LED 数码显示器）含小数点方法 附 2：PLC（FX2N）中输入小数小结、要点：PLC（FX2N)浮点（小数）运算编程概要1、 PLC（FX2N）浮点数（小数）概论： 二进制小数概念：二进制小数在 PLC（FX2N）中存储占用 32 位(即占用 2 个连续编号的 Dn、Dn+1)，最高位 bit31 位是符号位（1 是负数，0 是正数），其他位（bit30~bit0）是数值位，数值位分尾数段和指数段，bit0~bit22 共 23 位是尾数段，bit23~bit30 共 8 位是指数段；注：二进制小数不是按 2 的补码解决；bit0bit1bit2bit3bit4bit5bit6bit7bit8bit9bit10bit11bit12bit13bit14bit15bit16bit17bit18bit19bit20bit21bit22bit23bit24bit25bit26bit27bit28bit29bit30bit31符号位指数段(8位)尾数段(23位)(1位)DnDn+1二进制 小数在PLC(FX2N)中存入 形式数值位(31位) 浮点数（小数）运算规则概念进行浮点数（小数）运算的各 Dn 只能是二进制小数、常数K、H；不能是整数或十进制小数；若 Dn 中数据是整数，需用 FLT 指令转化为二进制小数形式，再参加运算；若 Dn 中数据是十进制小数，需用 EBIN 指令转化为二进制小数形式，再参加运算；若 Dn 中数据是常数 K、H，可直接参加运算，无需转化，因其在参加运算过程中会自动转化；浮点数运算中指令前一般应加 D，因参加运算的二进制小数都占有二个连续的 Dn、为 32 位数据；浮 点 数 运 算 的 种 类 在 PLC （ FX2N ） 中 有 加 9EADD ） 、 减（ESUB）、乘（EMUL）、除（EDIV）、正弦（SIN）、余弦（COS）、正切（TAN）、数类转化（FLT、INT、EBIN、EBCD）、比较（ECMP、CZCP）等等； 二进制小数的 PLC 解决中的监控：因二进制小数数值与指数占用了二个连续的 Dn，且难以区别，故难以在组态王等上监控（如 LED 数码显示器、组态王等）、监控的数据只是乱码，故若要监控需将这些二进制小数用 EBCD 指...
