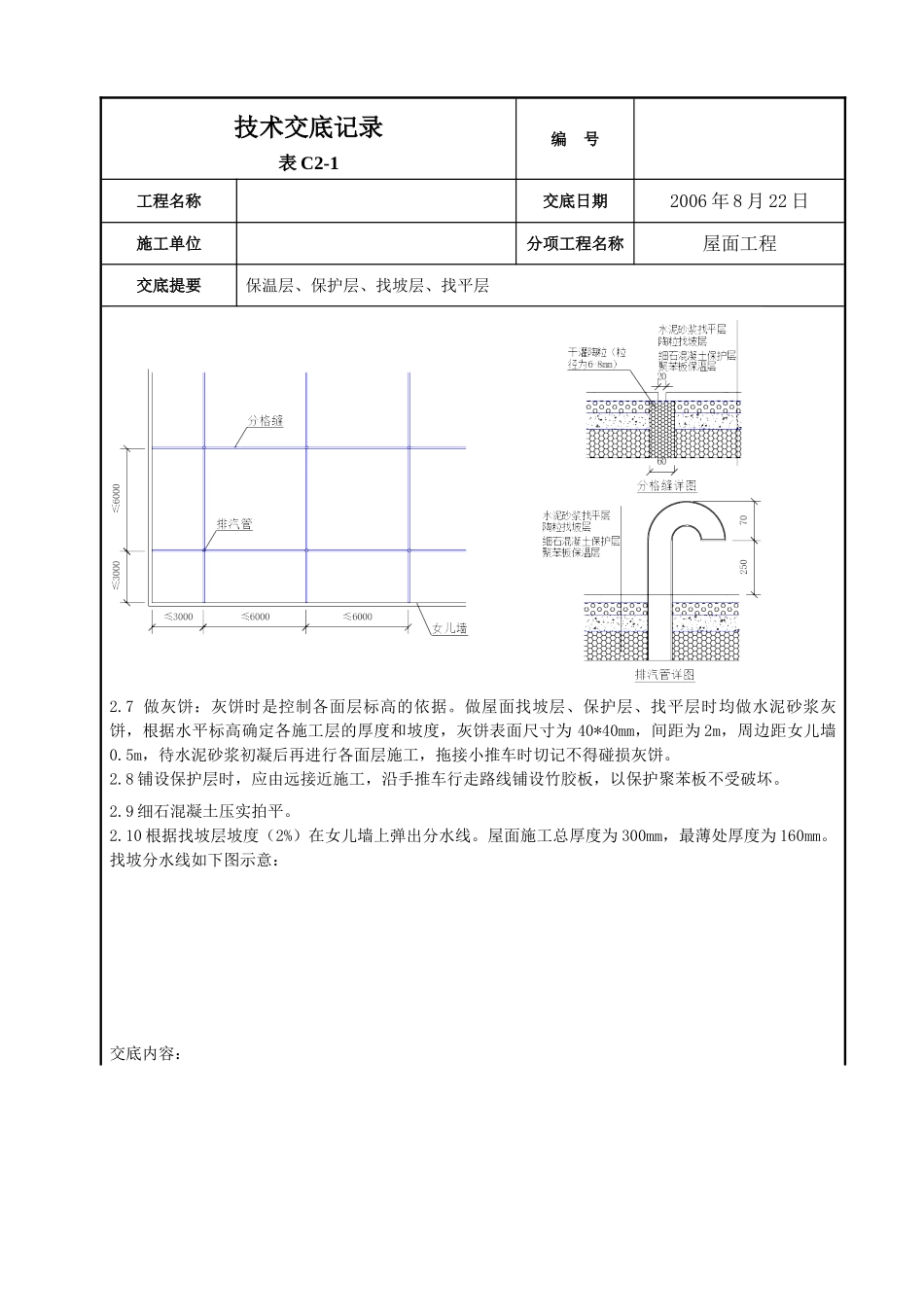

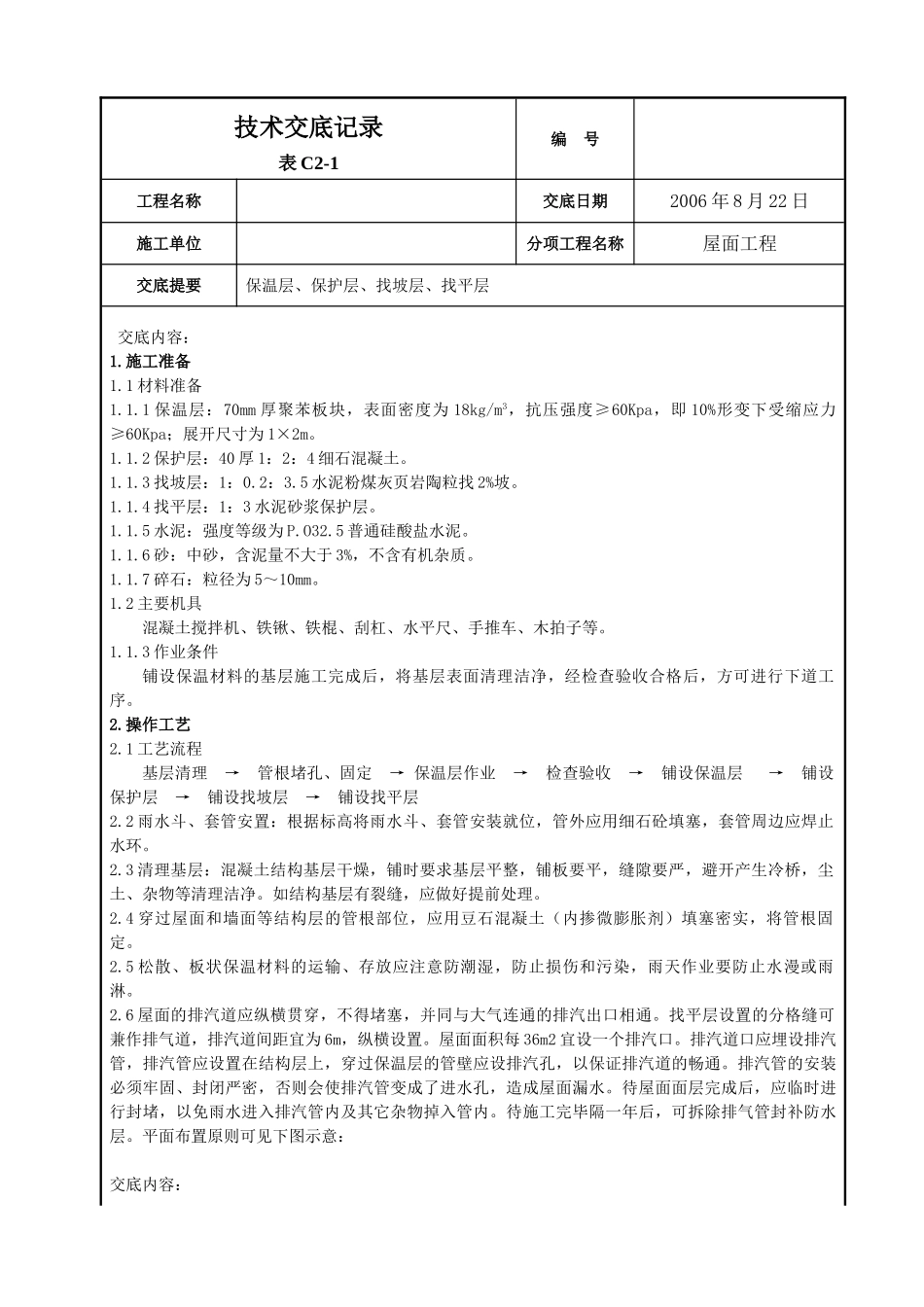

技术交底记录表 C2-1编 号工程名称交底日期2006 年 8 月 22 日施工单位分项工程名称屋面工程交底提要保温层、保护层、找坡层、找平层 交底内容： 1.施工准备1.1 材料准备1.1.1 保温层：70mm 厚聚苯板块，表面密度为 18kg/m3，抗压强度≥60Kpa，即 10%形变下受缩应力≥60Kpa；展开尺寸为 1×2m。1.1.2 保护层：40 厚 1：2：4 细石混凝土。1.1.3 找坡层：1：0.2：3.5 水泥粉煤灰页岩陶粒找 2%坡。1.1.4 找平层：1：3 水泥砂浆保护层。1.1.5 水泥：强度等级为 P.O32.5 普通硅酸盐水泥。1.1.6 砂：中砂，含泥量不大于 3%，不含有机杂质。1.1.7 碎石：粒径为 5～10mm。1.2 主要机具混凝土搅拌机、铁锹、铁棍、刮杠、水平尺、手推车、木拍子等。1.1.3 作业条件铺设保温材料的基层施工完成后，将基层表面清理洁净，经检查验收合格后，方可进行下道工序。2.操作工艺2.1 工艺流程基层清理 → 管根堵孔、固定 → 保温层作业 → 检查验收 → 铺设保温层 → 铺设保护层 → 铺设找坡层 → 铺设找平层2.2 雨水斗、套管安置：根据标高将雨水斗、套管安装就位，管外应用细石砼填塞，套管周边应焊止水环。2.3 清理基层：混凝土结构基层干燥，铺时要求基层平整，铺板要平，缝隙要严，避开产生冷桥，尘土、杂物等清理洁净。如结构基层有裂缝，应做好提前处理。2.4 穿过屋面和墙面等结构层的管根部位，应用豆石混凝土（内掺微膨胀剂）填塞密实，将管根固定。2.5 松散、板状保温材料的运输、存放应注意防潮湿，防止损伤和污染，雨天作业要防止水漫或雨淋。2.6 屋面的排汽道应纵横贯穿，不得堵塞，并同与大气连通的排汽出口相通。找平层设置的分格缝可兼作排气道，排汽道间距宜为 6m，纵横设置。屋面面积每 36m2 宜设一个排汽口。排汽道口应埋设排汽管，排汽管应设置在结构层上，穿过保温层的管壁应设排汽孔，以保证排汽道的畅通。排汽管的安装必须牢固、封闭严密，否则会使排汽管变成了进水孔，造成屋面漏水。待屋面面层完成后，应临时进行封堵，以免雨水进入排汽管内及其它杂物掉入管内。待施工完毕隔一年后，可拆除排气管封补防水层。平面布置原则可见下图示意：交底内容：技术交底记录表 C2-1编 号工程名称交底日期2006 年 8 月 22 日施工单位分项工程名称屋面工程交底提要保温层、保护层、找坡层、找平层2.7 做灰饼：灰饼时是控制各面层标高的依据。做屋面找坡层、保护层、找平层时均做水泥砂浆灰...
