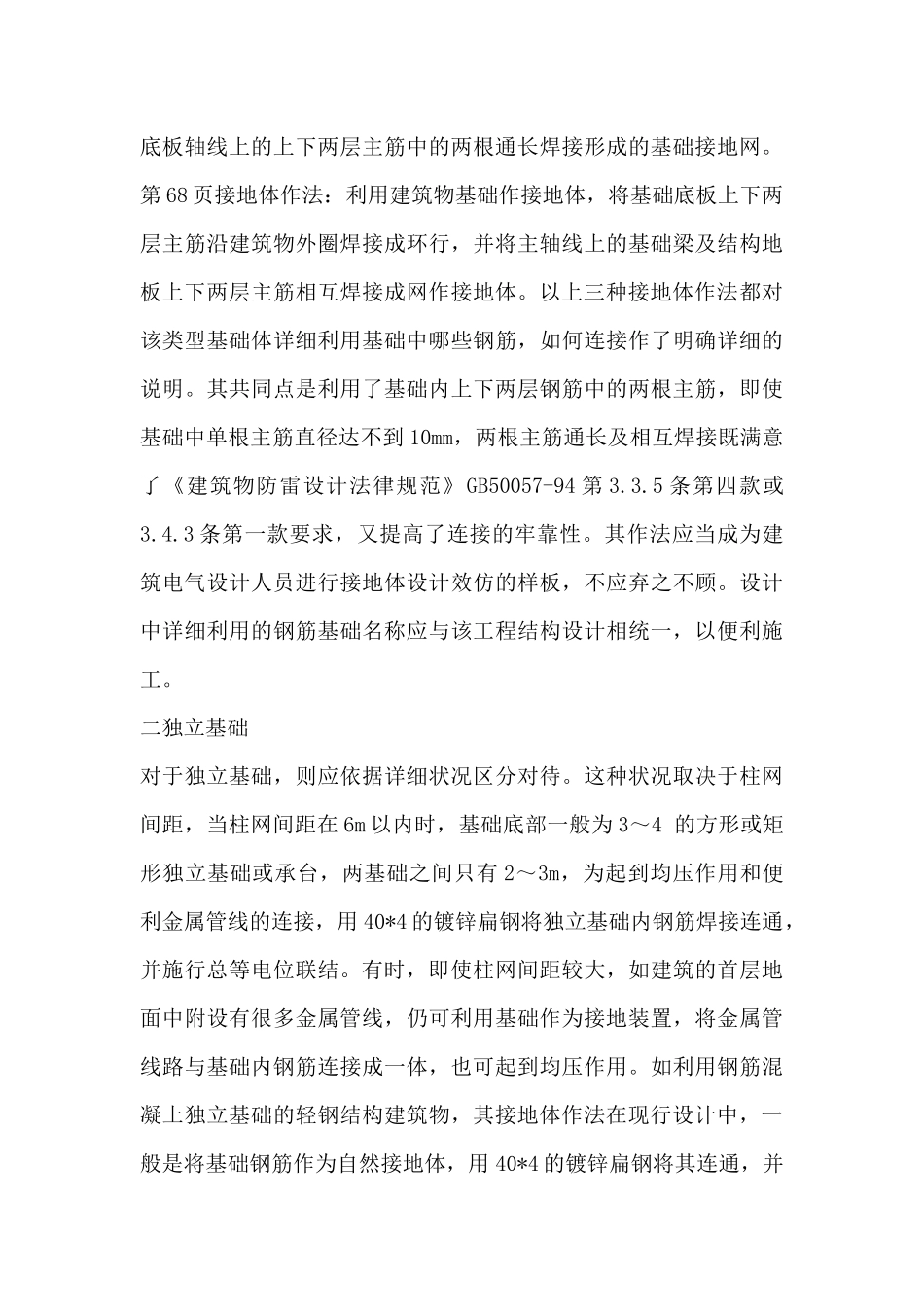

常见基础形式的接地做法总结 常见基础形式的接地做法总结 建筑物接地的必要性 所谓接地就是指电气设备以及其他设备某些可导电部分与大地做良好的电气连接。其目的有三：一、保证人身和设备的平安；二、提高产品质量；三、提高系统运行的牢靠性。 防雷接地系统是由大地、接地电极、接地引入线、地线汇流排、接地配线五部分组成的整体。其中：大地具有导电性和无限大的容电量，是良好的公共地参考电位；接地极是与大地电气接触的金属带等，用于使电流扩散入地；接地引线是在接地电极与室内地线汇流铜排之间起连接作用的部分；地线汇流排为汇合接地配线所用的母线铜排；接地配线是连接设备到地线汇流排的导线。 接地极有垂直打入地下的棒形接地极组（用扁钢或角钢）、钢板接地极组和水平辐射的带状接地极，也有用这几种形式混合组成的复合式地网的。垂直打入地下，然后用导线连接起来的方式比破土方式好。因为重填的泥土紧密性差，接地电阻大。避雷针、引下线和接地体等整个防雷接地系统，最好采纳相同的金属材料，以防止长期的电化学反应使接地线遭遇腐蚀而接地不良。尤其要避开铜与镀锌铁制件干脆接触，因为铜锌会在接触面上形成铜锌电池而很快腐蚀。当接地线从楼顶引下时，应防止靠近其他导体或与其作平行布置，即使其他导体接触、地也应当相隔 2m 以上。当接地引线必需穿金属管道时，则必需使引下线在被穿过的导线的两端与导线相连接，此金属也称为地线的连接线。 防雷接地系统的要求主要体现在以下两个方面，①接地电阻的要求：接地电阻主要包括：土壤电阻、土壤和地电极之间的接触电阻、地电极自身电阻、接地引下线电阻等，由于后几种电阻很小，一般可忽视不计，所以接地电阻主要是指土壤电阻。降低接地电阻是实现雷电流泄流的关键，雷电流通过单根引下线的全部电压降计算公式其中为电压降。②联合接地的要求：IEC（国际电工委员会）和ITU-T（国际电信联盟）的相关防雷接地设计法律规范中都不再有单独接地，而是建立公共地网以防雷，即电源地、工作地、爱护地等在公共地线上连成电气一体化，以建立零电位参考电平平台。 常见基础形式的接地做法 下面就建筑设计中常见的几种建筑物基础形式的接地做法做简洁阐述： 一筏板或箱形基础 为利于保证施工图质量和便于全国同行间进行沟通，《民用建筑工程电气施工图设计深度图样》04DX003 为国内民用建筑工程建筑电气施工图的编制供应了示范画法，第 13、41 页和第 68 页对利用此种类型...
