干挂石材施工方案

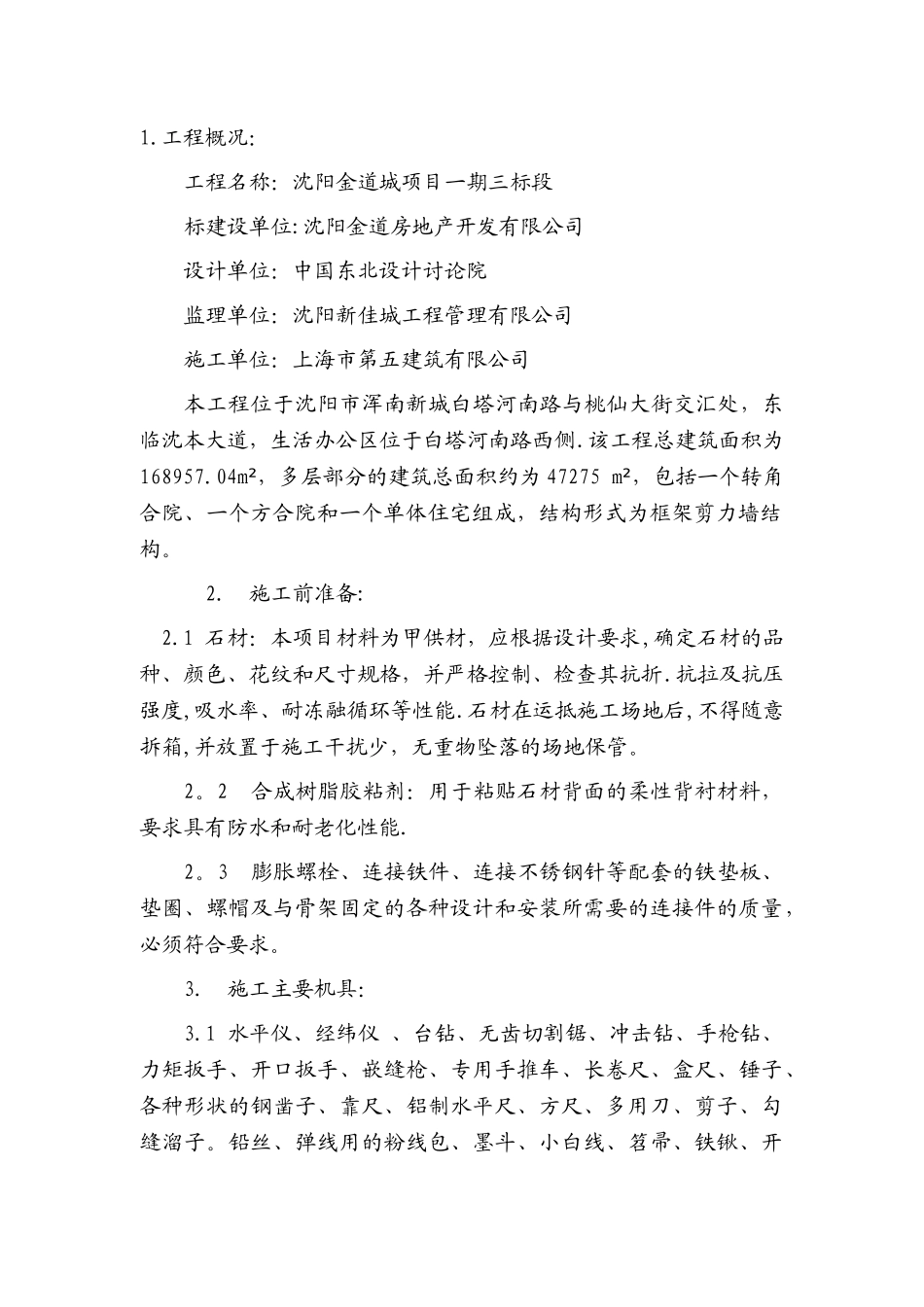

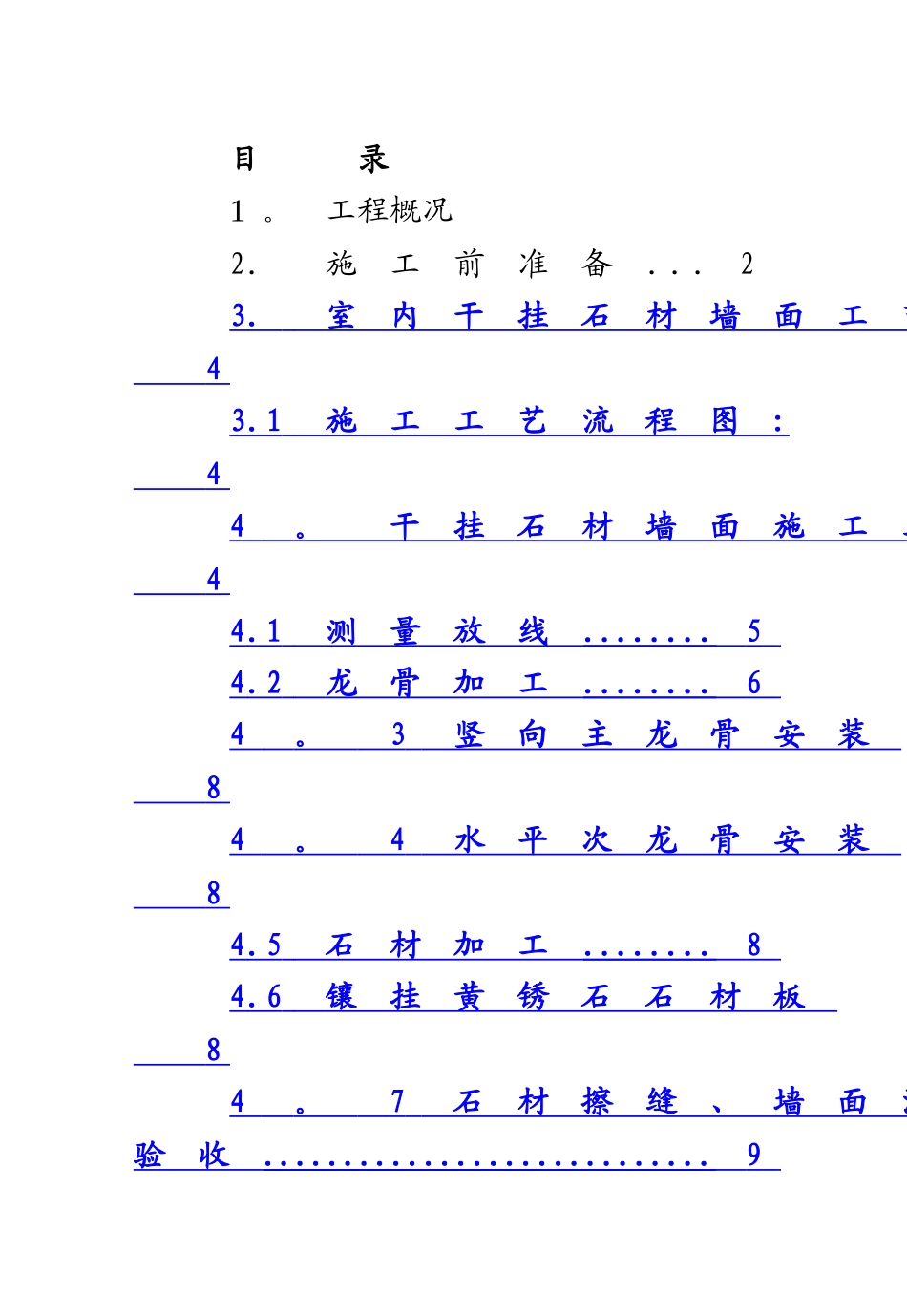

目 录1 。 工程概况2. 施工前准备. . .23 . 室内干挂石材墙面工艺流程框图 4 3 .1 施工工艺流程图 : 4 4 。 干挂石材墙面施工工艺 4 4 .1 测量放线 ........ 5 4 .2 龙骨加工 ........ 6 4 。 3 竖向主龙骨安装 8 4 。 4 水平次龙骨安装 8 4 .5 石材加工 ........ 8 4 .6 镶挂黄锈石石材板 8 4 。 7 石材擦缝、墙面清理、 验收 ............................ 9 5 . 质量保证项目 1 01.工程概况：工程名称：沈阳金道城项目一期三标段标建设单位:沈阳金道房地产开发有限公司设计单位：中国东北设计讨论院监理单位：沈阳新佳城工程管理有限公司施工单位：上海市第五建筑有限公司本工程位于沈阳市浑南新城白塔河南路与桃仙大街交汇处，东临沈本大道，生活办公区位于白塔河南路西侧.该工程总建筑面积为168957.04m²，多层部分的建筑总面积约为 47275 m²，包括一个转角合院、一个方合院和一个单体住宅组成，结构形式为框架剪力墙结构。 2. 施工前准备:2.1 石材：本项目材料为甲供材，应根据设计要求,确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折.抗拉及抗压强度,吸水率、耐冻融循环等性能.石材在运抵施工场地后,不得随意拆箱,并放置于施工干扰少，无重物坠落的场地保管。2。2 合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能.2。3 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。3. 施工主要机具：3.1 水平仪、经纬仪 、台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。4. 作业条件:4.1 检查石材的质量、规格、品种、数量、色差、力学性能和物理性能是否符合设计要求，并进行表面处理工作，对色差较大的进行甄别归类,或者予以剔除。4.2 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前应先做样板,经质检部门鉴定合格后，方可组织班组施工。3. 室内干挂石材墙面工艺流程框图3.1 施工工艺流程图：墙.柱节点平面大样图：4。 干挂石材墙面施工工艺4.1 ...
