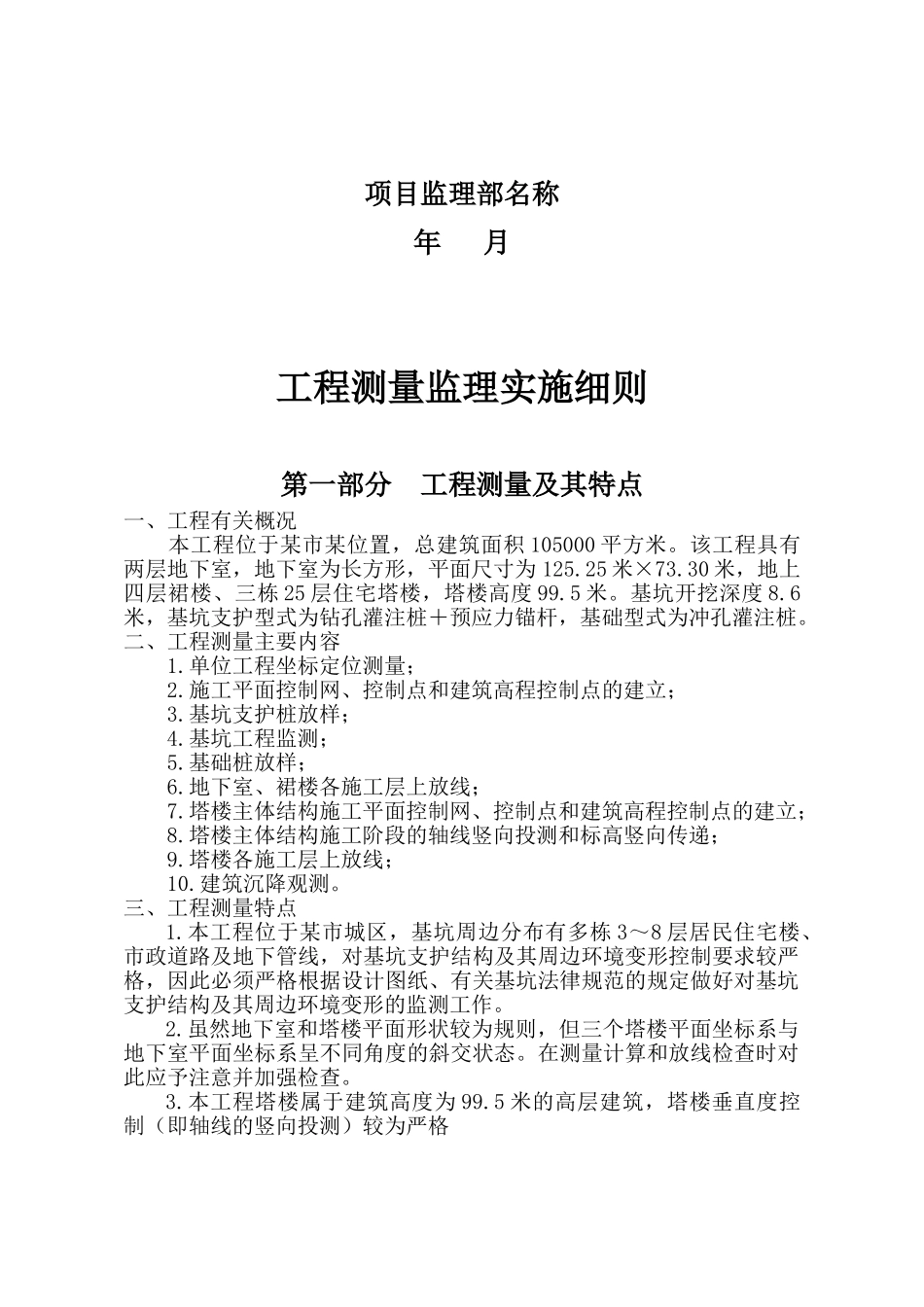

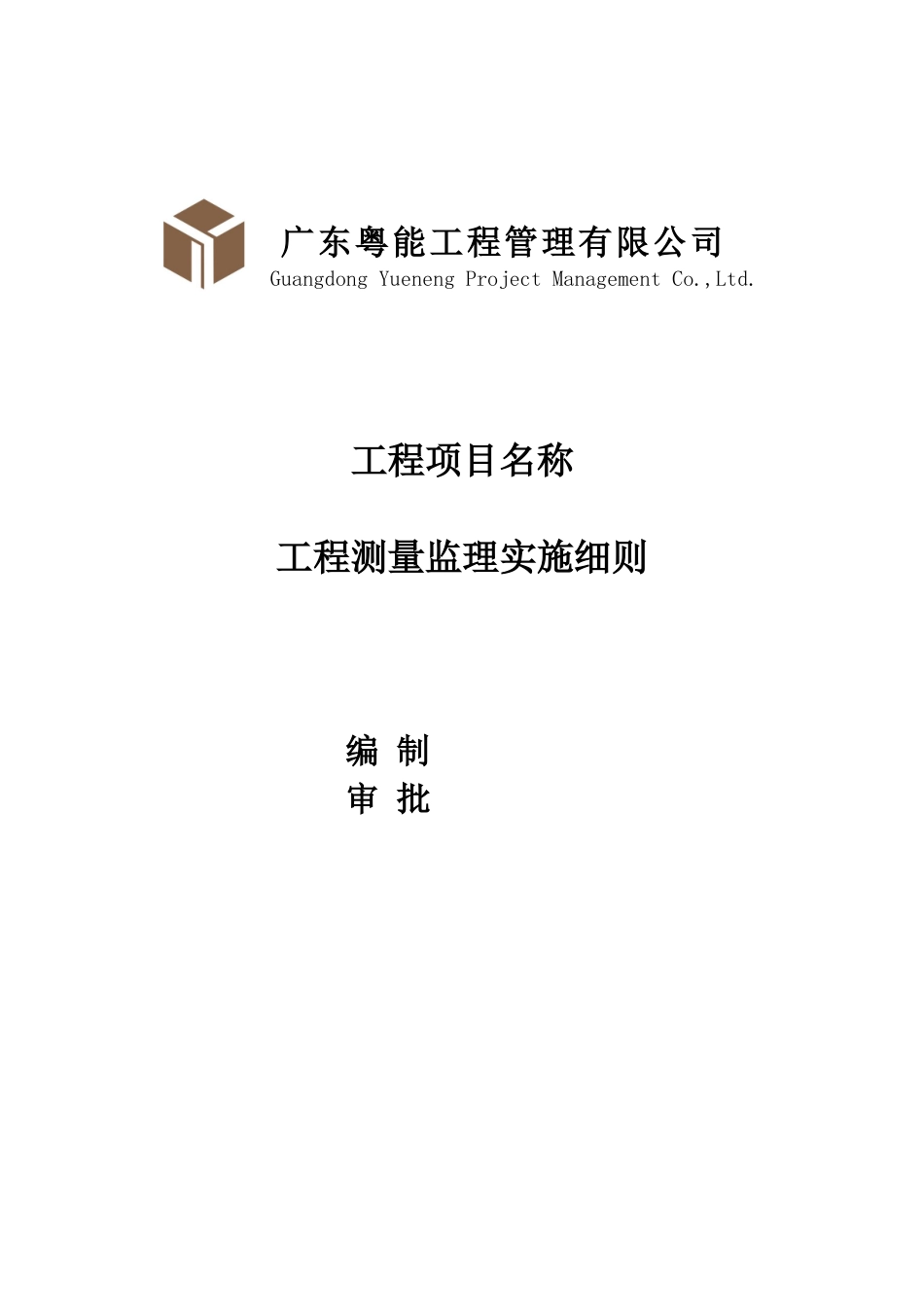

广东粤能工程管理有限公司 Guangdong Yueneng Project Management Co.,Ltd.工程项目名称工程测量监理实施细则 编 制 审 批项目监理部名称年 月 工程测量监理实施细则第一部分 工程测量及其特点一、工程有关概况 本工程位于某市某位置，总建筑面积 105000 平方米。该工程具有两层地下室，地下室为长方形，平面尺寸为 125.25 米×73.30 米，地上四层裙楼、三栋 25 层住宅塔楼，塔楼高度 99.5 米。基坑开挖深度 8.6米，基坑支护型式为钻孔灌注桩＋预应力锚杆，基础型式为冲孔灌注桩。二、工程测量主要内容 1.单位工程坐标定位测量； 2.施工平面控制网、控制点和建筑高程控制点的建立； 3.基坑支护桩放样； 4.基坑工程监测； 5.基础桩放样； 6.地下室、裙楼各施工层上放线； 7.塔楼主体结构施工平面控制网、控制点和建筑高程控制点的建立； 8.塔楼主体结构施工阶段的轴线竖向投测和标高竖向传递； 9.塔楼各施工层上放线； 10.建筑沉降观测。三、工程测量特点1.本工程位于某市城区，基坑周边分布有多栋 3～8 层居民住宅楼、市政道路及地下管线，对基坑支护结构及其周边环境变形控制要求较严格，因此必须严格根据设计图纸、有关基坑法律规范的规定做好对基坑支护结构及其周边环境变形的监测工作。2.虽然地下室和塔楼平面形状较为规则，但三个塔楼平面坐标系与地下室平面坐标系呈不同角度的斜交状态。在测量计算和放线检查时对此应予注意并加强检查。3.本工程塔楼属于建筑高度为 99.5 米的高层建筑，塔楼垂直度控制（即轴线的竖向投测）较为严格第二部分 监理工作依据的主要工程法律规范、规章文件一、《建筑基坑工程监测技术法律规范》（GB50497-2025）二、《工程测量法律规范》（GB50026-2025）三、《建筑变形测量法律规范》（JGJ8-2025）第三部分 监理工作的主要方法、措施与流程一、参加、协助对单位工程坐标定位测量。 参加并对单位工程坐标定位测量过程进行检查，签署《单位工程坐标定位测量记录》。二、审查施工单位编制的施工测量方案。 根据工程项目的具体情况，施工测量方案包含在有关施工组织设计（方案）内或单独编制。三、要求施工单位报送其测量人员的资格证、上岗证并进行检查。四、要求施工单位报送其测量工具设备的检定证书并进行检查。五、检查复核建筑施工平面控制网、控制点和建筑高程控制点。六、在施工过程中对施工单位的测量放线过程进行检查，对测量放线结果进行检查复核，及时签署《工...
