建筑智能化工程施工监理实施细则1VIP专享

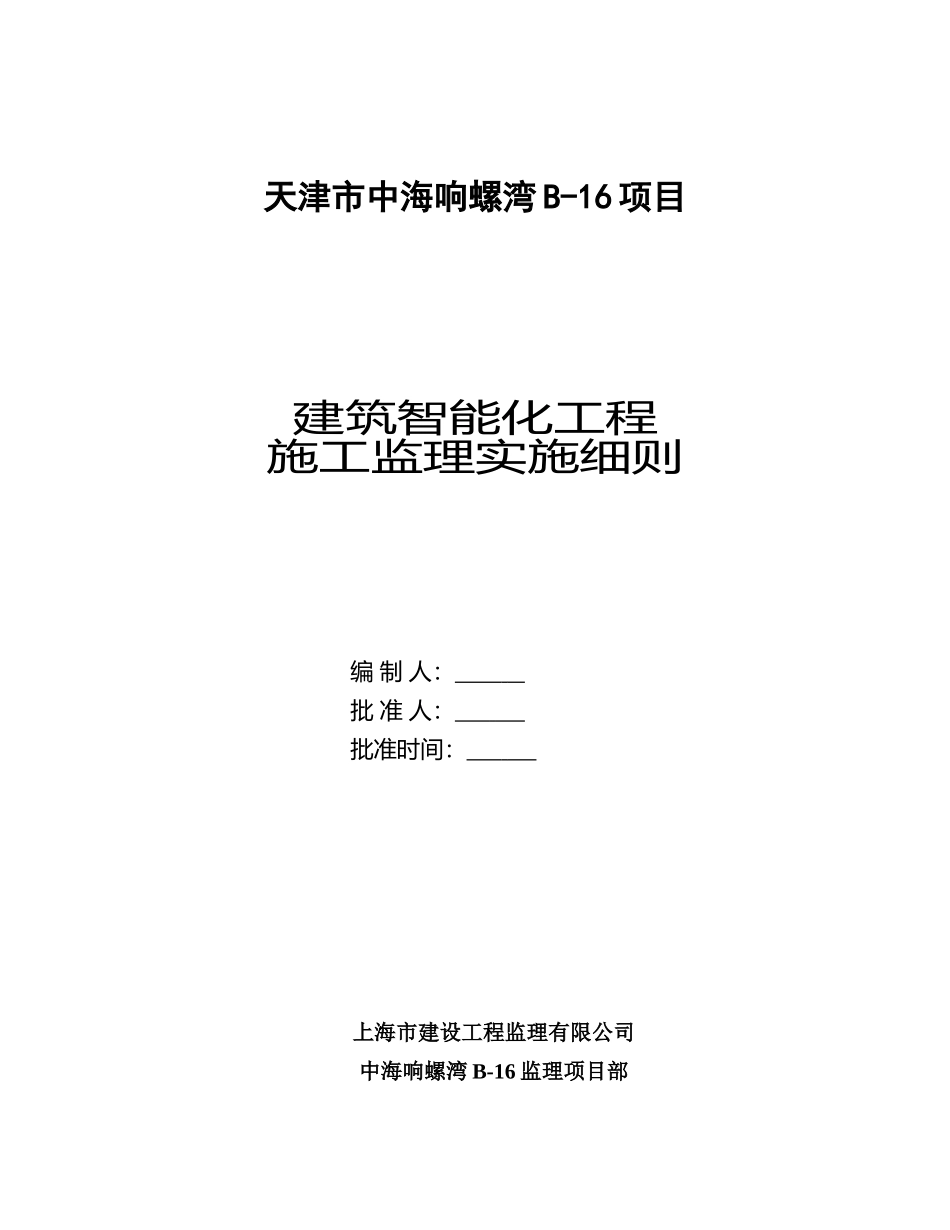

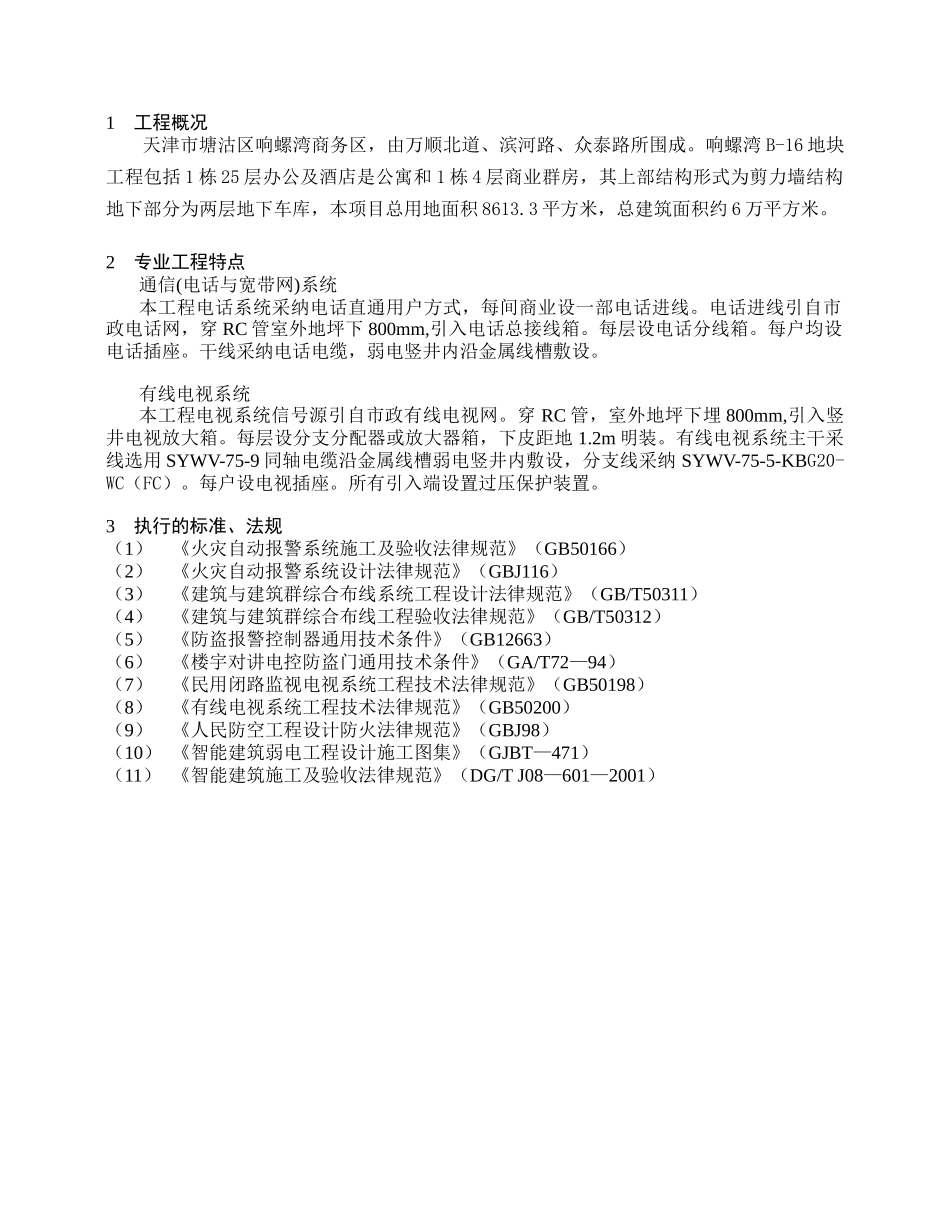

天津市中海响螺湾 B-16 项目建筑智能化工程施工监理实施细则编 制 人： 批 准 人： 批准时间： 上海市建设工程监理有限公司中海响螺湾 B-16 监理项目部目 录1、工程概况2、专业工程特点3、执行的标准、法规4、监理工作流程（框图）5、监理工作的控制要点及目标值6、监理工作的方法及措施7、旁站监理项目内容、方法及要求8、现场监理检查记录表式1工程概况天津市塘沽区响螺湾商务区，由万顺北道、滨河路、众泰路所围成。响螺湾 B-16 地块工程包括 1 栋 25 层办公及酒店是公寓和 1 栋 4 层商业群房，其上部结构形式为剪力墙结构地下部分为两层地下车库，本项目总用地面积 8613.3 平方米，总建筑面积约 6 万平方米。2专业工程特点通信(电话与宽带网)系统本工程电话系统采纳电话直通用户方式，每间商业设一部电话进线。电话进线引自市政电话网，穿 RC 管室外地坪下 800mm,引入电话总接线箱。每层设电话分线箱。每户均设电话插座。干线采纳电话电缆，弱电竖井内沿金属线槽敷设。有线电视系统本工程电视系统信号源引自市政有线电视网。穿 RC 管，室外地坪下埋 800mm,引入竖井电视放大箱。每层设分支分配器或放大器箱，下皮距地 1.2m 明装。有线电视系统主干采线选用 SYWV-75-9 同轴电缆沿金属线槽弱电竖井内敷设，分支线采纳 SYWV-75-5-KBG20-WC（FC）。每户设电视插座。所有引入端设置过压保护装置。3执行的标准、法规（1）《火灾自动报警系统施工及验收法律规范》（GB50166）（2）《火灾自动报警系统设计法律规范》（GBJ116）（3）《建筑与建筑群综合布线系统工程设计法律规范》（GB/T50311）（4）《建筑与建筑群综合布线工程验收法律规范》（GB/T50312）（5）《防盗报警控制器通用技术条件》（GB12663）（6）《楼宇对讲电控防盗门通用技术条件》（GA/T72—94）（7）《民用闭路监视电视系统工程技术法律规范》（GB50198）（8）《有线电视系统工程技术法律规范》（GB50200）（9）《人民防空工程设计防火法律规范》（GBJ98）（10） 《智能建筑弱电工程设计施工图集》（GJBT—471）（11） 《智能建筑施工及验收法律规范》（DG/T J08—601—2001）4监理工作流程（框图）参加智能化方案及图纸会审参加设计交底（审核）智能化工程承包单位资质审核智能化工程施工组织设计或施工方案审核施工单位技术管理体系、质保体系施工前检查环境要求：土建施工情况；土建工艺（机房面积、预留洞）；施工电源；地板铺设等器材检...
