建筑测量监理实施细则VIP专享

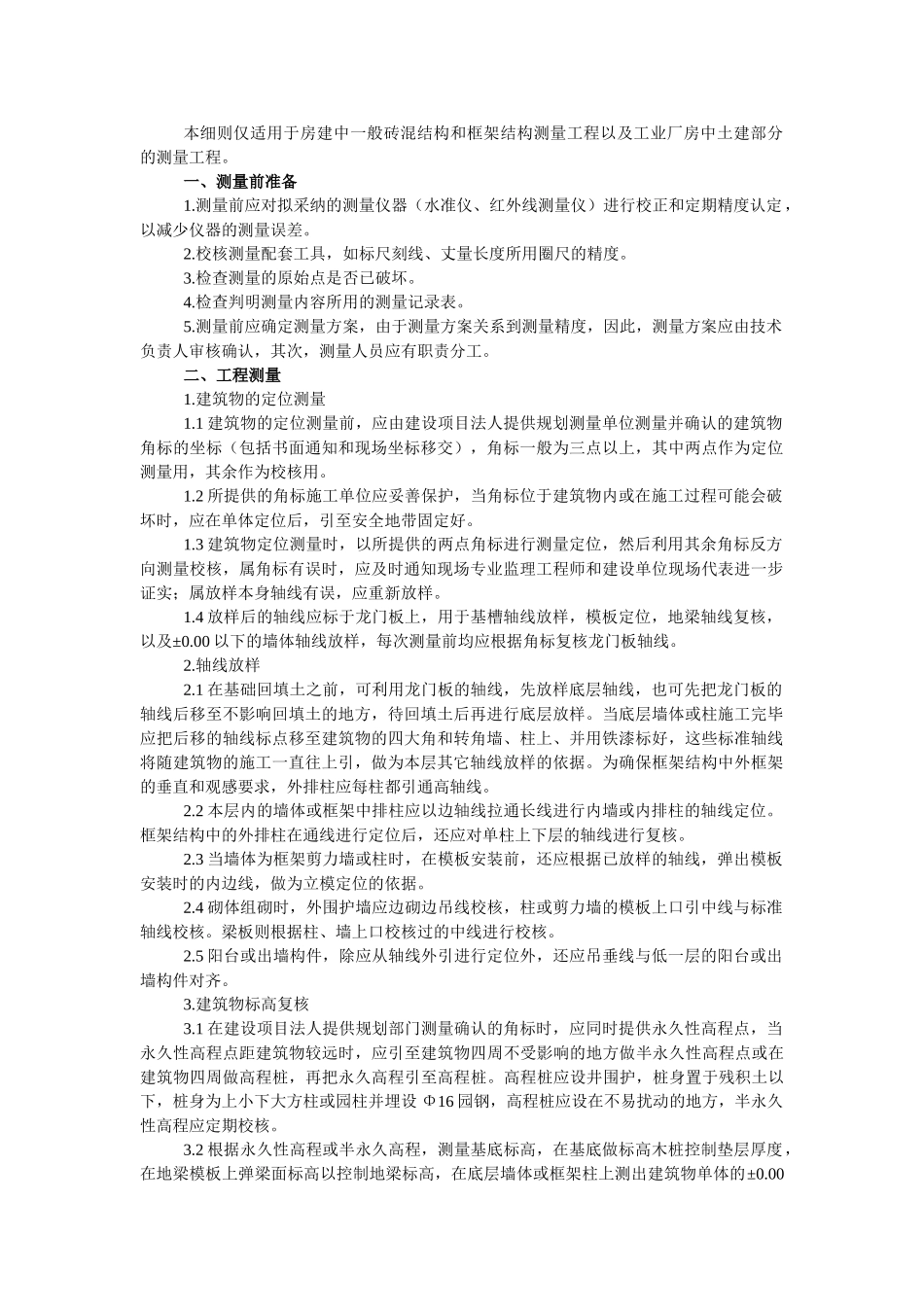

厦门软件园二期工程厦门高诚信建设监理有限公司厦 门 软 件 园 二 期 工 程建 筑 测 量监 理 实 施 细 则编制人： 日期：审批人： 日期：建筑测量监理实施细则本细则仅适用于房建中一般砖混结构和框架结构测量工程以及工业厂房中土建部分的测量工程。一、测量前准备1.测量前应对拟采纳的测量仪器（水准仪、红外线测量仪）进行校正和定期精度认定，以减少仪器的测量误差。2.校核测量配套工具，如标尺刻线、丈量长度所用圈尺的精度。3.检查测量的原始点是否已破坏。4.检查判明测量内容所用的测量记录表。5.测量前应确定测量方案，由于测量方案关系到测量精度，因此，测量方案应由技术负责人审核确认，其次，测量人员应有职责分工。二、工程测量1.建筑物的定位测量1.1 建筑物的定位测量前，应由建设项目法人提供规划测量单位测量并确认的建筑物角标的坐标（包括书面通知和现场坐标移交），角标一般为三点以上，其中两点作为定位测量用，其余作为校核用。1.2 所提供的角标施工单位应妥善保护，当角标位于建筑物内或在施工过程可能会破坏时，应在单体定位后，引至安全地带固定好。1.3 建筑物定位测量时，以所提供的两点角标进行测量定位，然后利用其余角标反方向测量校核，属角标有误时，应及时通知现场专业监理工程师和建设单位现场代表进一步证实；属放样本身轴线有误，应重新放样。1.4 放样后的轴线应标于龙门板上，用于基槽轴线放样，模板定位，地梁轴线复核，以及±0.00 以下的墙体轴线放样，每次测量前均应根据角标复核龙门板轴线。2.轴线放样2.1 在基础回填土之前，可利用龙门板的轴线，先放样底层轴线，也可先把龙门板的轴线后移至不影响回填土的地方，待回填土后再进行底层放样。当底层墙体或柱施工完毕应把后移的轴线标点移至建筑物的四大角和转角墙、柱上、并用铁漆标好，这些标准轴线将随建筑物的施工一直往上引，做为本层其它轴线放样的依据。为确保框架结构中外框架的垂直和观感要求，外排柱应每柱都引通高轴线。2.2 本层内的墙体或框架中排柱应以边轴线拉通长线进行内墙或内排柱的轴线定位。框架结构中的外排柱在通线进行定位后，还应对单柱上下层的轴线进行复核。2.3 当墙体为框架剪力墙或柱时，在模板安装前，还应根据已放样的轴线，弹出模板安装时的内边线，做为立模定位的依据。2.4 砌体组砌时，外围护墙应边砌边吊线校核，柱或剪力墙的模板上口引中线与标准轴线校核。梁板则根据柱、墙上口校核过的中线...
