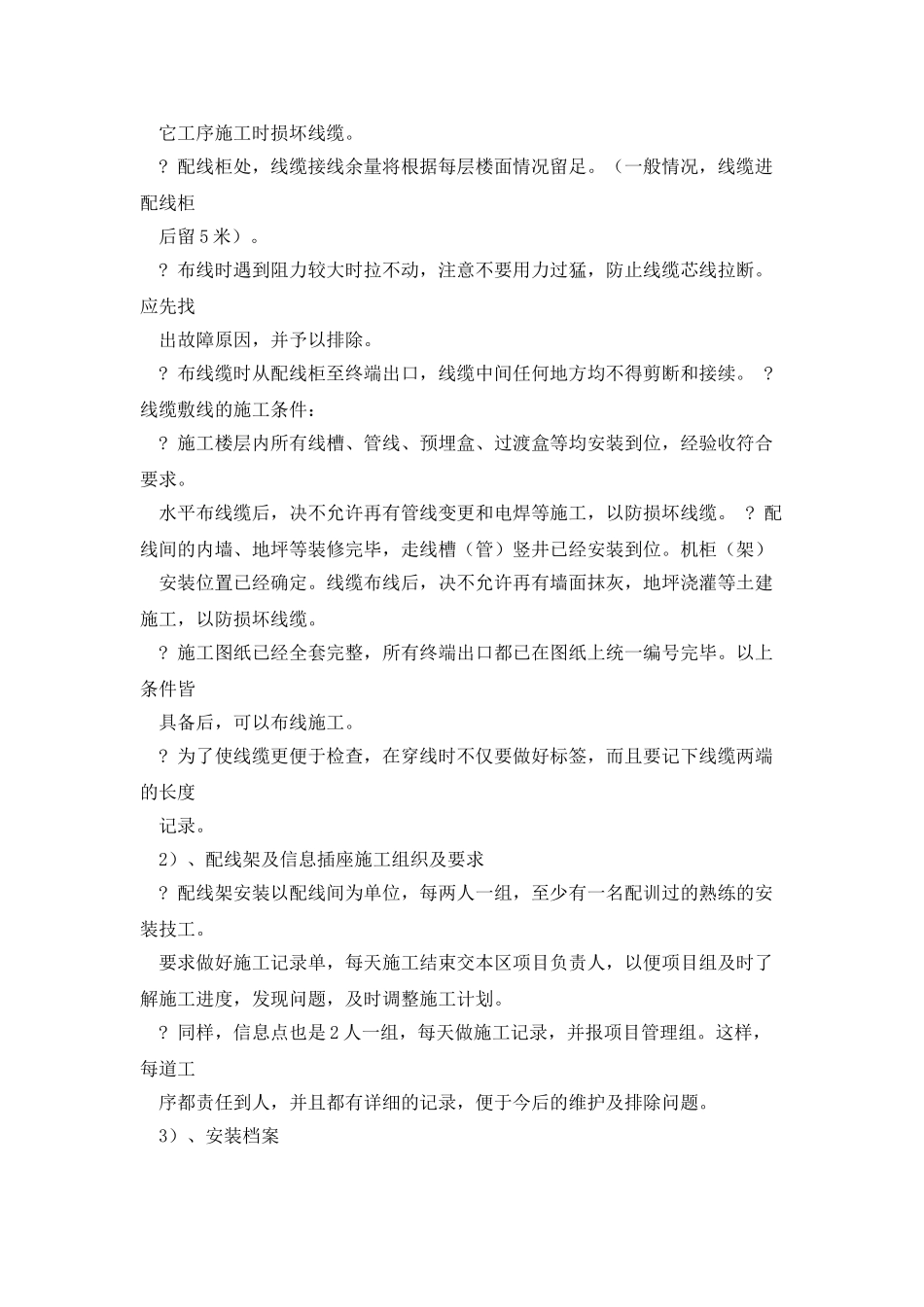

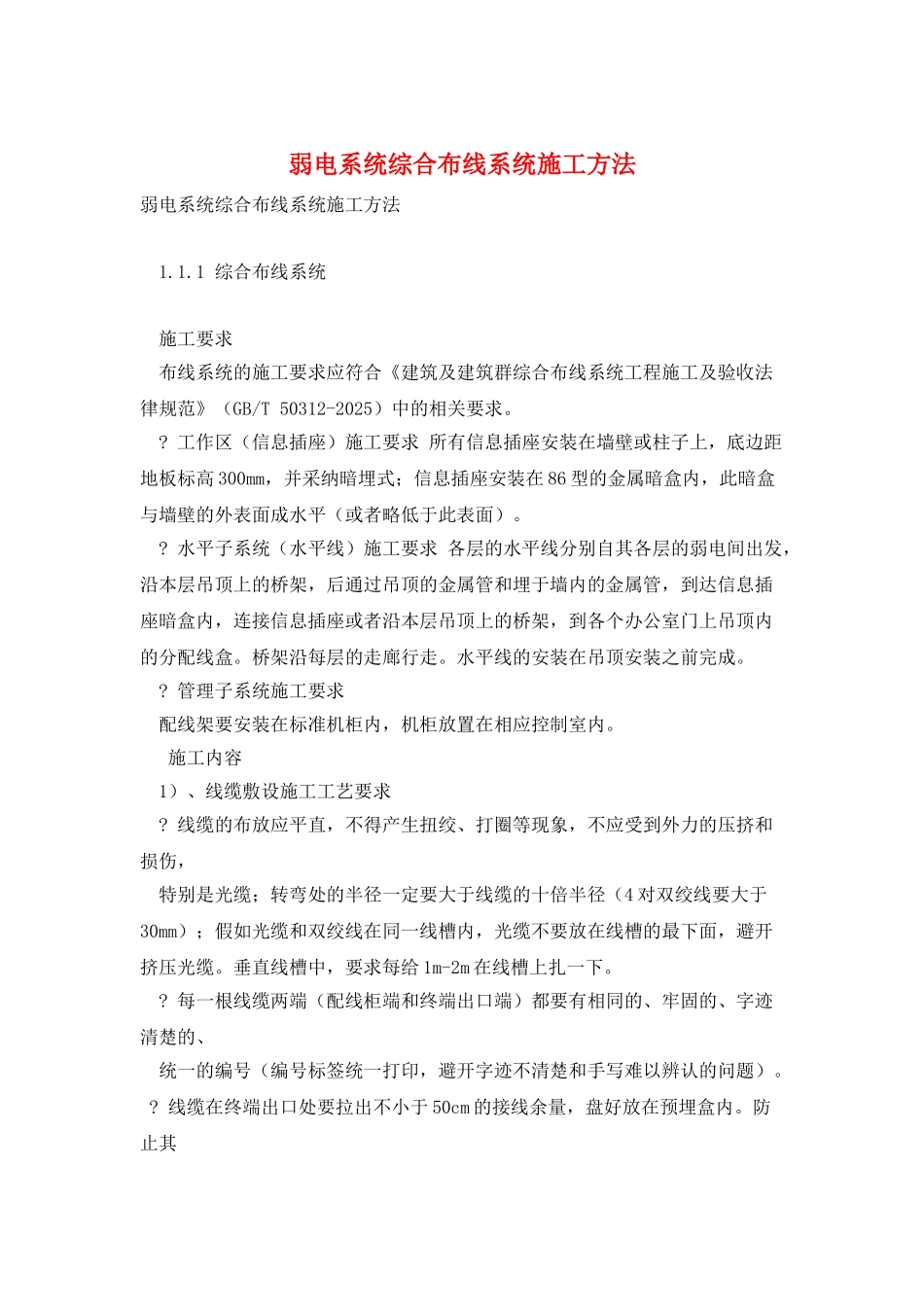

弱电系统综合布线系统施工方法弱电系统综合布线系统施工方法 1.1.1 综合布线系统 施工要求 布线系统的施工要求应符合《建筑及建筑群综合布线系统工程施工及验收法律规范》（GB/T 50312-2025）中的相关要求。 ? 工作区（信息插座）施工要求 所有信息插座安装在墙壁或柱子上，底边距地板标高 300mm，并采纳暗埋式；信息插座安装在 86 型的金属暗盒内，此暗盒与墙壁的外表面成水平（或者略低于此表面）。 ? 水平子系统（水平线）施工要求 各层的水平线分别自其各层的弱电间出发，沿本层吊顶上的桥架，后通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内，连接信息插座或者沿本层吊顶上的桥架，到各个办公室门上吊顶内的分配线盒。桥架沿每层的走廊行走。水平线的安装在吊顶安装之前完成。 ? 管理子系统施工要求 配线架要安装在标准机柜内，机柜放置在相应控制室内。 施工内容 1）、线缆敷设施工工艺要求 ? 线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤， 特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4 对双绞线要大于30mm）；假如光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避开挤压光缆。垂直线槽中，要求每给 1m-2m 在线槽上扎一下。 ? 每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、 统一的编号（编号标签统一打印，避开字迹不清楚和手写难以辨认的问题）。 ? 线缆在终端出口处要拉出不小于 50cm 的接线余量，盘好放在预埋盒内。防止其 它工序施工时损坏线缆。 ? 配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜 后留 5 米）。 ? 布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找 出故障原因，并予以排除。 ? 布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。 ? 线缆敷线的施工条件： ? 施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。 水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。 ? 配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架） 安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。 ? 施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。以上条件皆 具备后，可以布线施工。 ? 为了使线缆更便于检查...
