恒压供水控制系统

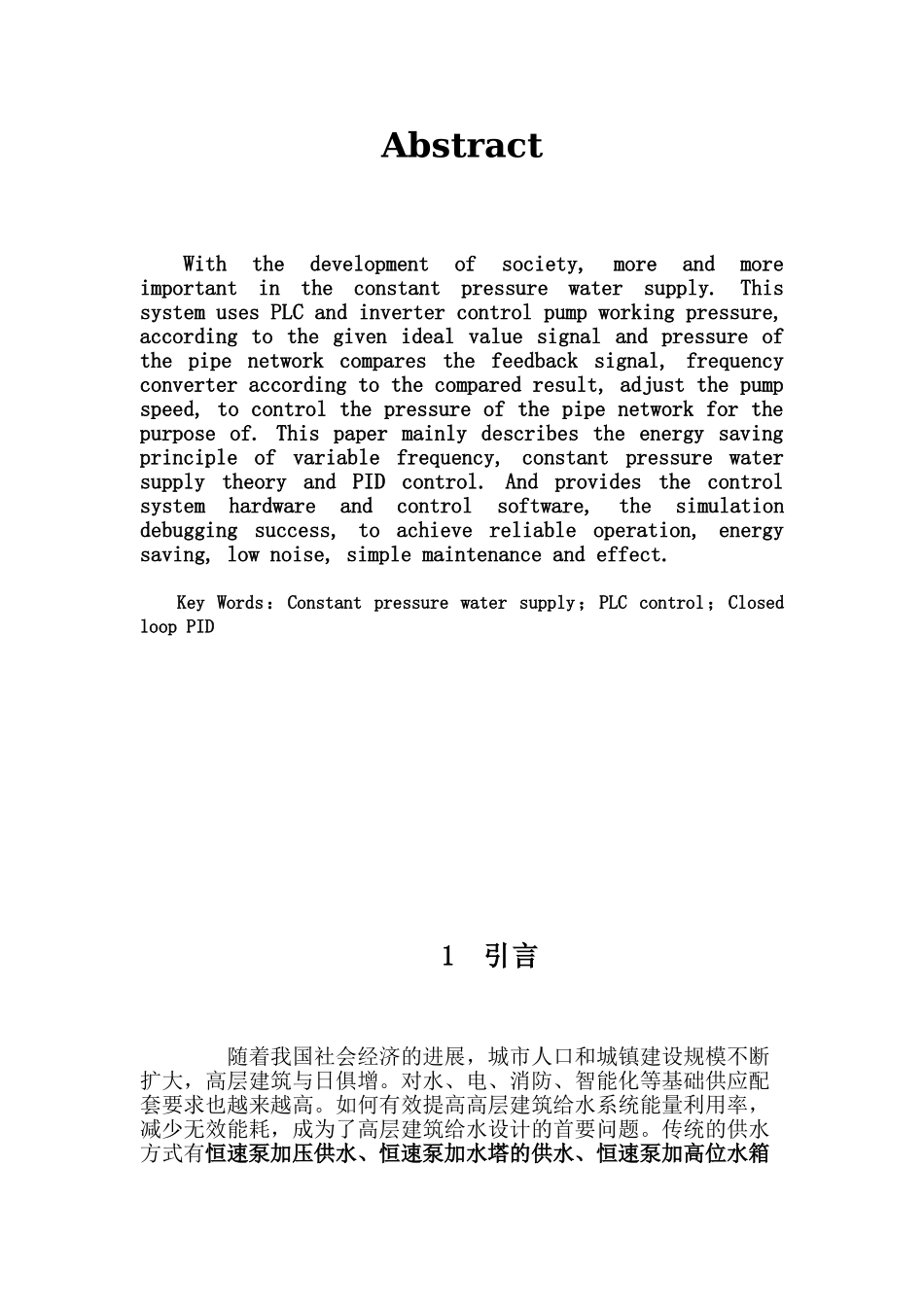

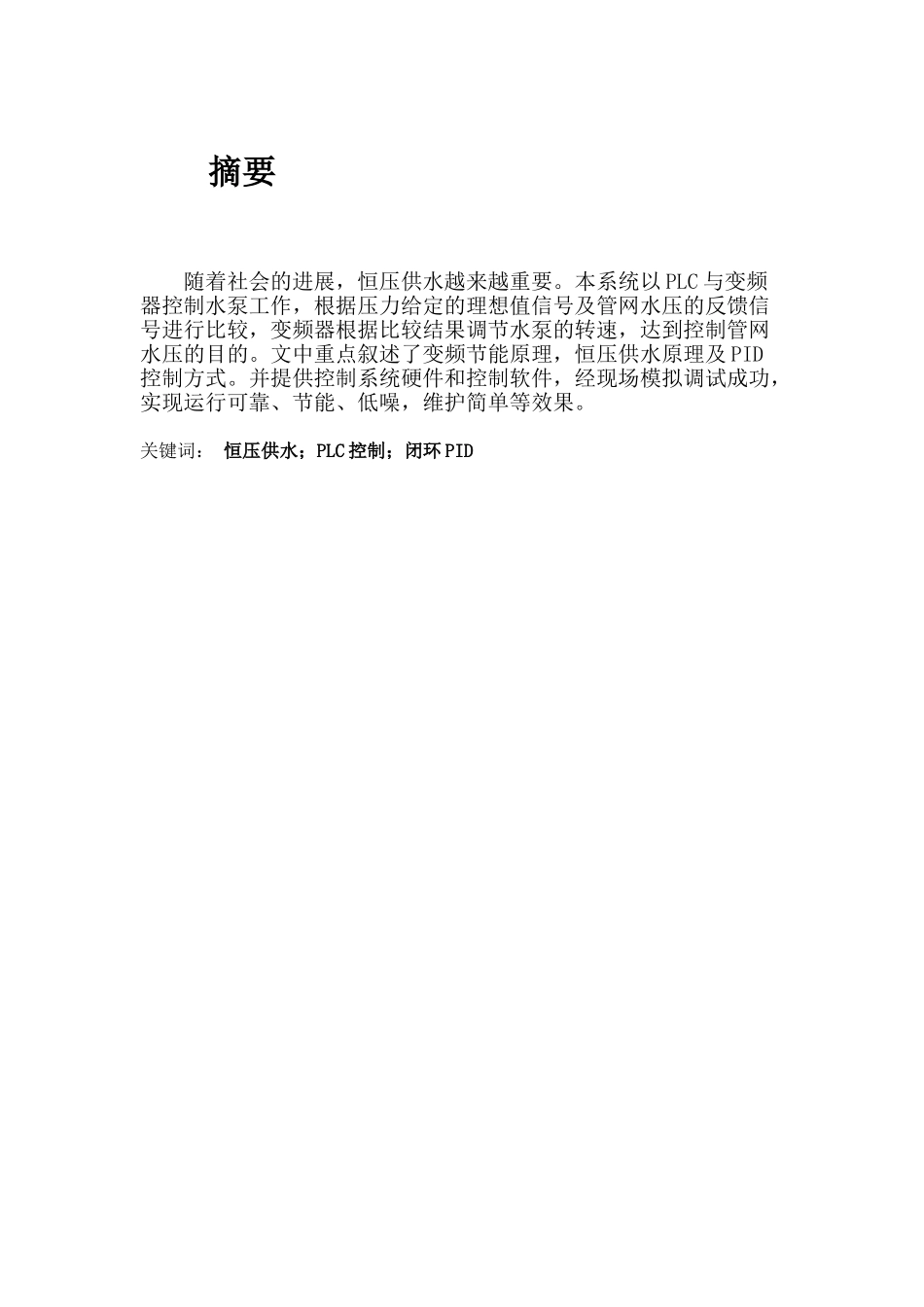

摘要随着社会的进展，恒压供水越来越重要。本系统以 PLC 与变频器控制水泵工作，根据压力给定的理想值信号及管网水压的反馈信号进行比较，变频器根据比较结果调节水泵的转速，达到控制管网水压的目的。文中重点叙述了变频节能原理，恒压供水原理及 PID控制方式。并提供控制系统硬件和控制软件，经现场模拟调试成功，实现运行可靠、节能、低噪，维护简单等效果。关键词： 恒压供水；PLC 控制；闭环 PIDAbstractWith the development of society, more and more important in the constant pressure water supply. This system uses PLC and inverter control pump working pressure, according to the given ideal value signal and pressure of the pipe network compares the feedback signal, frequency converter according to the compared result, adjust the pump speed, to control the pressure of the pipe network for the purpose of. This paper mainly describes the energy saving principle of variable frequency, constant pressure water supply theory and PID control. And provides the control system hardware and control software, the simulation debugging success, to achieve reliable operation, energy saving, low noise, simple maintenance and effect.Key Words：Constant pressure water supply ；PLC control；Closed loop PID1 引言 随着我国社会经济的进展，城市人口和城镇建设规模不断扩大，高层建筑与日俱增。对水、电、消防、智能化等基础供应配套要求也越来越高。如何有效提高高层建筑给水系统能量利用率，减少无效能耗，成为了高层建筑给水设计的首要问题。传统的供水方式有恒速泵加压供水、恒速泵加水塔的供水、恒速泵加高位水箱的供水和恒速泵-气压罐供水方式。虽然这些供水方式比较简单，但是由于其占地面积大、自动化程度低、耗能不合理、适应性差、维护不方便等原因不仅造成水资源和电资源的浪费，而且还会带来水质的二次污染。因此，我国目前更多的采纳变频恒压供水系统。变频恒压供水系统集变频技术、电气技术、现代控制技术于一体的变频恒压供水系统，不仅可以显著提高供水系统的稳定性和可靠性，而且也有利于实现供水系统的集中管理与监控。此外，变频恒压供...
