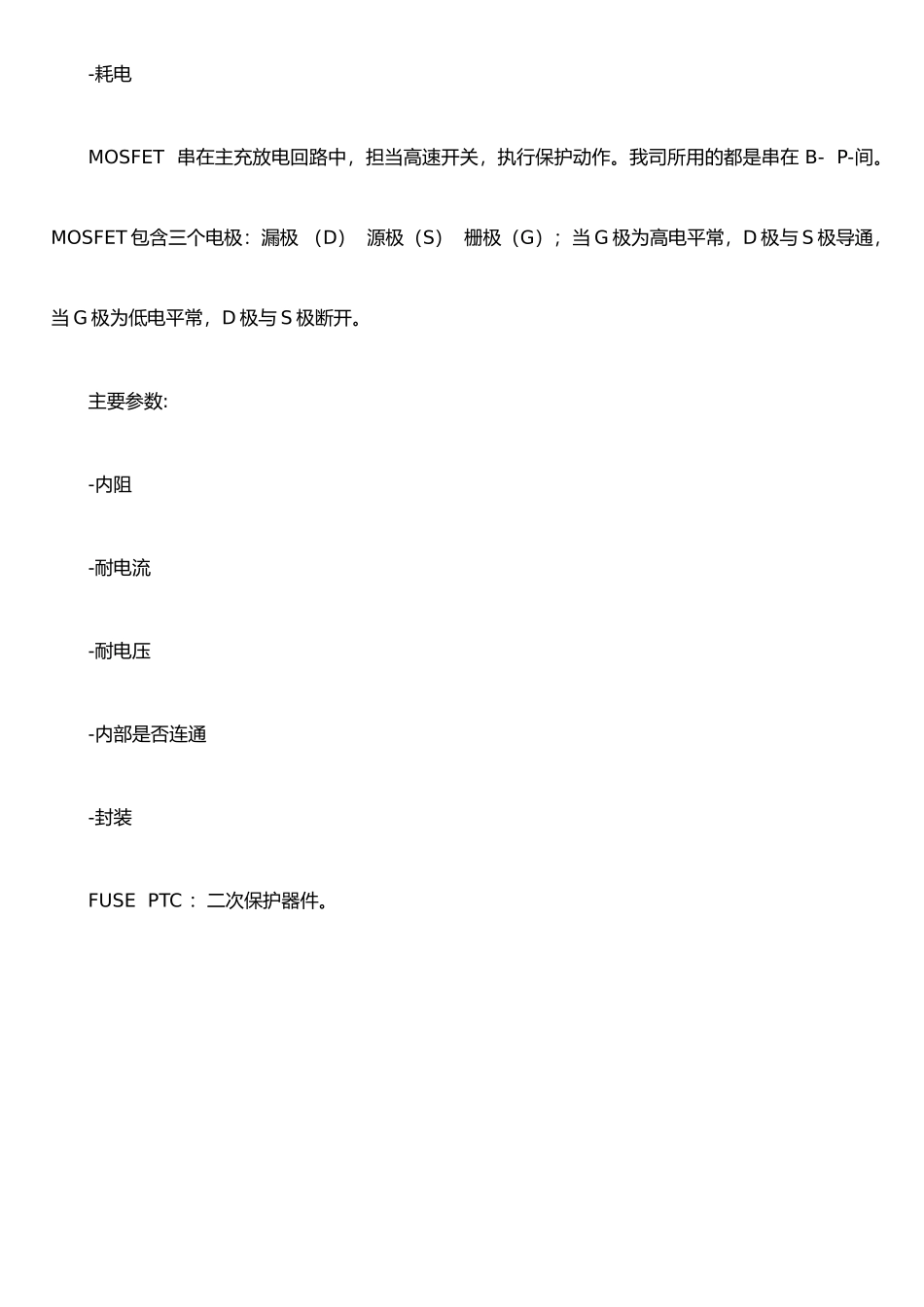

保护板知识讲解1、保护板的主要保护功能：过充电保护功能过放电保护功能过电流保护电流 包括过流 1 过流 2短路保护2、主要器件IC 它由精确的比较器来获得保护可靠的保护参数，主要参数：-过充电压-过充恢复电压-过放电压-过放恢复电压-过流检测电压-短路保护电压-耗电MOSFET 串在主充放电回路中，担当高速开关，执行保护动作
我司所用的都是串在 B- P-间
MOSFET 包含三个电极：漏极 （D） 源极（S） 栅极（G）；当 G 极为高电平常，D 极与 S 极导通，当 G 极为低电平常，D 极与 S 极断开
主要参数:-内阻-耐电流-耐电压-内部是否连通-封装FUSE PTC ：二次保护器件

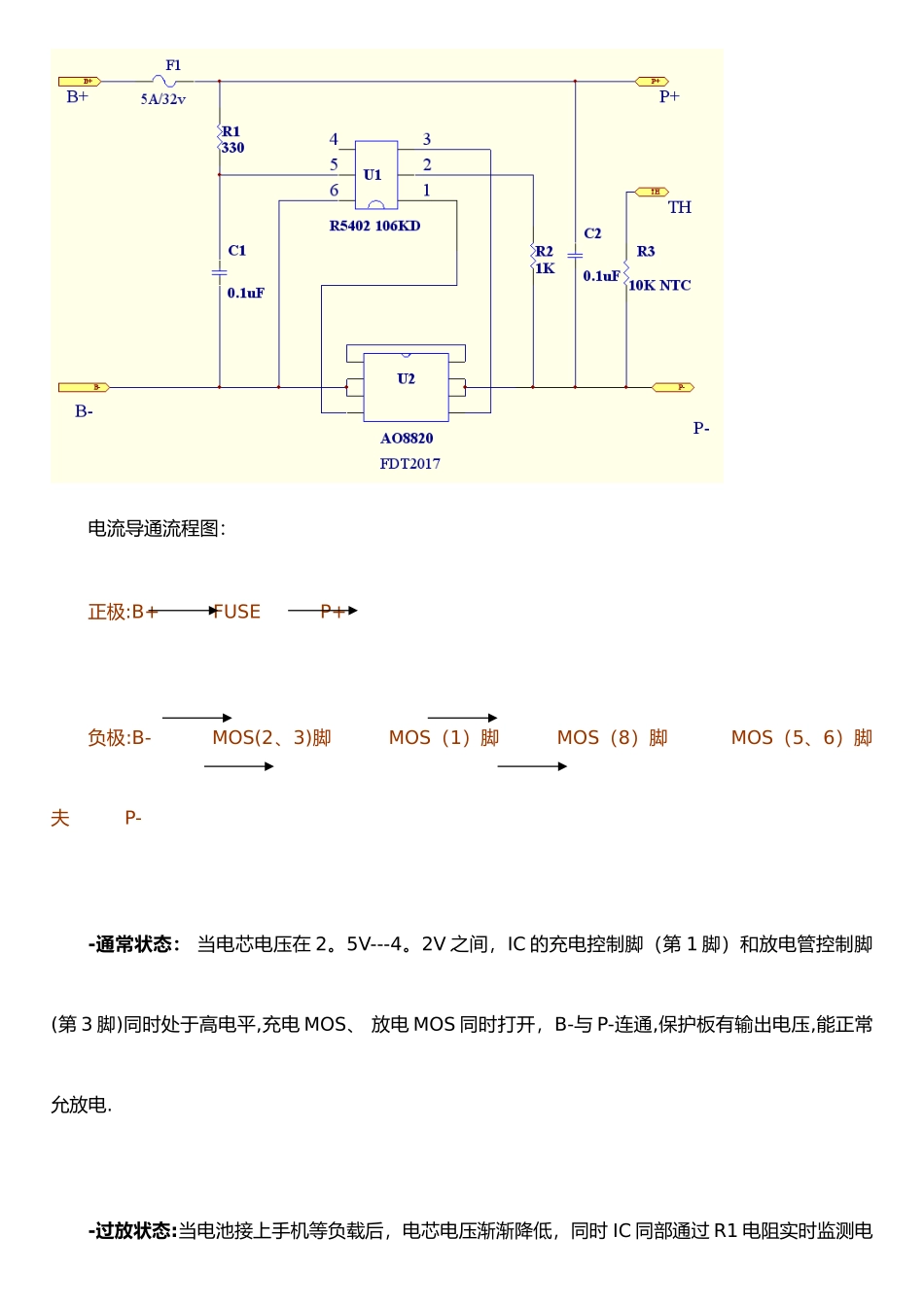

电流导通流程图：正极:B+ FUSE P+负极:B- MOS(2、3)脚 MOS（1）脚 MOS（8）脚 MOS（5、6）脚夫 P--通常状态： 当电芯电压在 2
5V---4
2V 之间，IC 的充电控制脚（第 1 脚）和放电管控制脚(第 3 脚)同时处于高电平,充电 MOS、 放电 MOS 同时打开，B-与 P-连通,保护板有输出电压,能正常允放电
-过放状态:当电池接上手机等负载后，电芯电压渐渐降低，同时 IC 同部通过 R1 电阻实时监测电芯电压，当电芯电压降到 IC 的过放保护电压时，IC 放电控制脚（第 1 脚）输出电压为 0V，即低电平,放电 MOS 关闭,无输出电压
-过充状态：当电池通过充电器充电时，随着充电时间的增加，电芯电压越来越高，当电芯电压升高到过充保护电压时，IC 将认为电芯处于过充电电压状态，IC 的充电控制脚（第 3 脚）输出为低电平，即 0V；此时充电 MOS 管关闭，B-与 P-处于断开状态，充电回路切断，充电停止
保护板处于过充状态并一直保持
等到 P+ P-之间接上负载后，因此时虽然充电管处于关闭状态，但其内部的二极管的正方向与放电回路的方向相
