扬州大学楼宇自动化系统毕业设计样本VIP专享

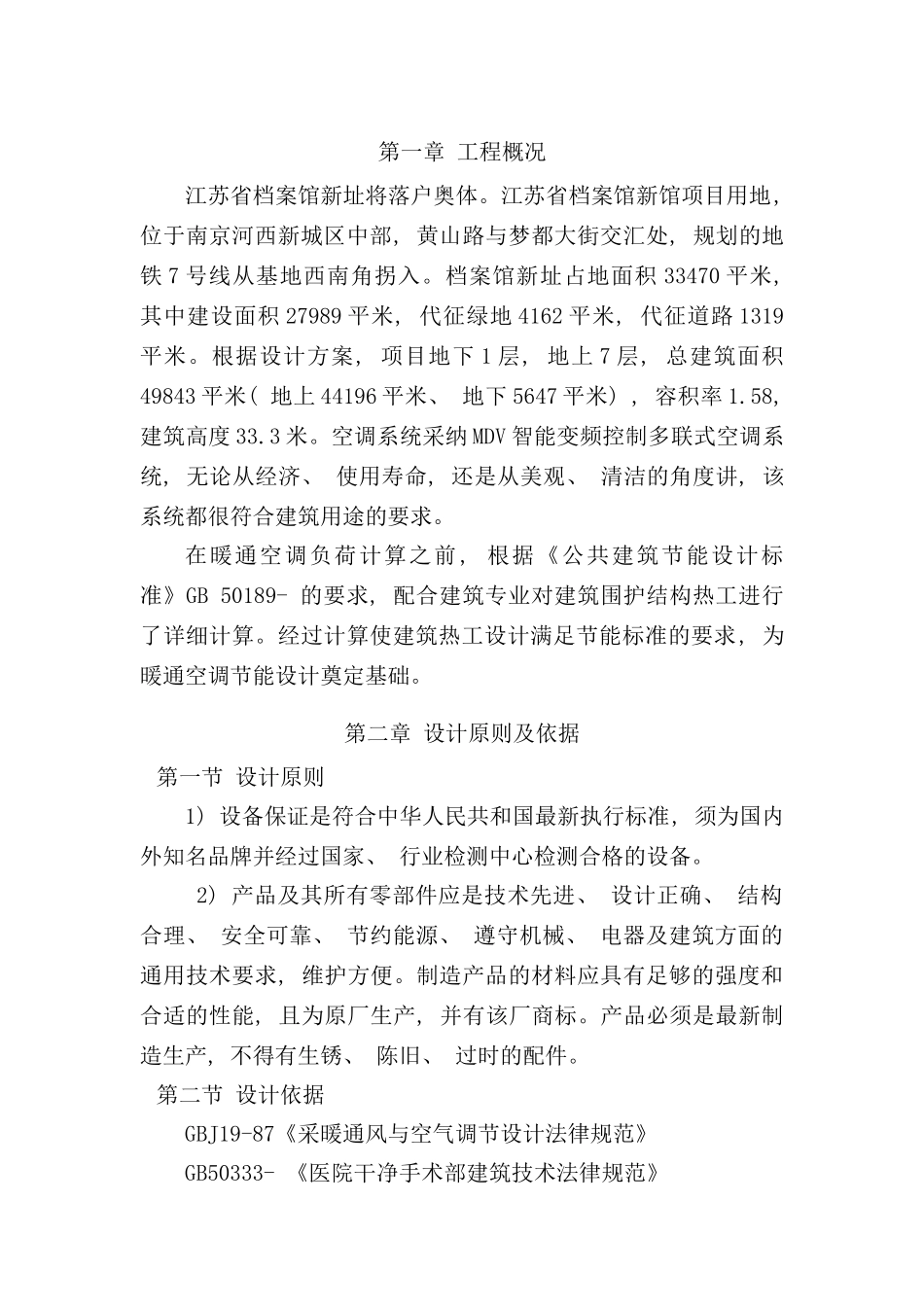

第一章 工程概况江苏省档案馆新址将落户奥体。江苏省档案馆新馆项目用地, 位于南京河西新城区中部, 黄山路与梦都大街交汇处, 规划的地铁 7 号线从基地西南角拐入。档案馆新址占地面积 33470 平米, 其中建设面积 27989 平米, 代征绿地 4162 平米, 代征道路 1319平米。根据设计方案, 项目地下 1 层, 地上 7 层, 总建筑面积49843 平米( 地上 44196 平米、 地下 5647 平米) , 容积率 1.58, 建筑高度 33.3 米。空调系统采纳 MDV 智能变频控制多联式空调系统, 无论从经济、 使用寿命, 还是从美观、 清洁的角度讲, 该系统都很符合建筑用途的要求。在暖通空调负荷计算之前 , 根据《公共建筑节能设计标准》GB 50189- 的要求, 配合建筑专业对建筑围护结构热工进行了详细计算。经过计算使建筑热工设计满足节能标准的要求, 为暖通空调节能设计奠定基础。第二章 设计原则及依据第一节 设计原则1) 设备保证是符合中华人民共和国最新执行标准, 须为国内外知名品牌并经过国家、 行业检测中心检测合格的设备。 2) 产品及其所有零部件应是技术先进、 设计正确、 结构合理、 安全可靠、 节约能源、 遵守机械、 电器及建筑方面的通用技术要求, 维护方便。制造产品的材料应具有足够的强度和合适的性能, 且为原厂生产, 并有该厂商标。产品必须是最新制造生产, 不得有生锈、 陈旧、 过时的配件。第二节 设计依据GBJ19-87《采暖通风与空气调节设计法律规范》GB50333- 《医院干净手术部建筑技术法律规范》GB50019- 《采暖通风与空气调节设计法律规范》JGJ/T16-92《民用建筑电气设计法律规范》GB/T50314- 《智能建筑设计标准》GB2050311- 《综合布线系统工程法律规范》GB50312- 《综合布线工程验收法律规范》。第三章 中央空调系统第一节 中央空调系统原理与结构中央空调系统由冷热源系统和空气调节系统组成。有主机和末段系统。按负担室内热湿负荷所用的介质可分为全空气系统 、 全水系统 、 空气-水系统 、 冷剂系统 。按空气处理设备的集中程度可分为集中式和半集中式。按被处理空气的来源可分为封闭式、 直流式 、 混合式(一次回风 二次回风)。主要组成设备有空调主机(冷热源) 风柜 风机盘管等等.制冷系统为空气调节系统提供所需冷量, 用以抵消室内环境的冷负荷; 制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。制冷系统是中央空调系统至关重要的部分, 其采纳种...
